| ▶ 제품번호 : | VLS HS-20MG VLS HS-20MG-UM VLS HS-100MG VLS HS-100MG-UM VLS HS-500MG VLS HS-500MG-UM VLS CS-20NG |
| ▶ 제품명 : | HS-Series AFM & CS AFM XYZ Calibration Standards |
스텝 높이는 20, 100 또는 500nm입니다.

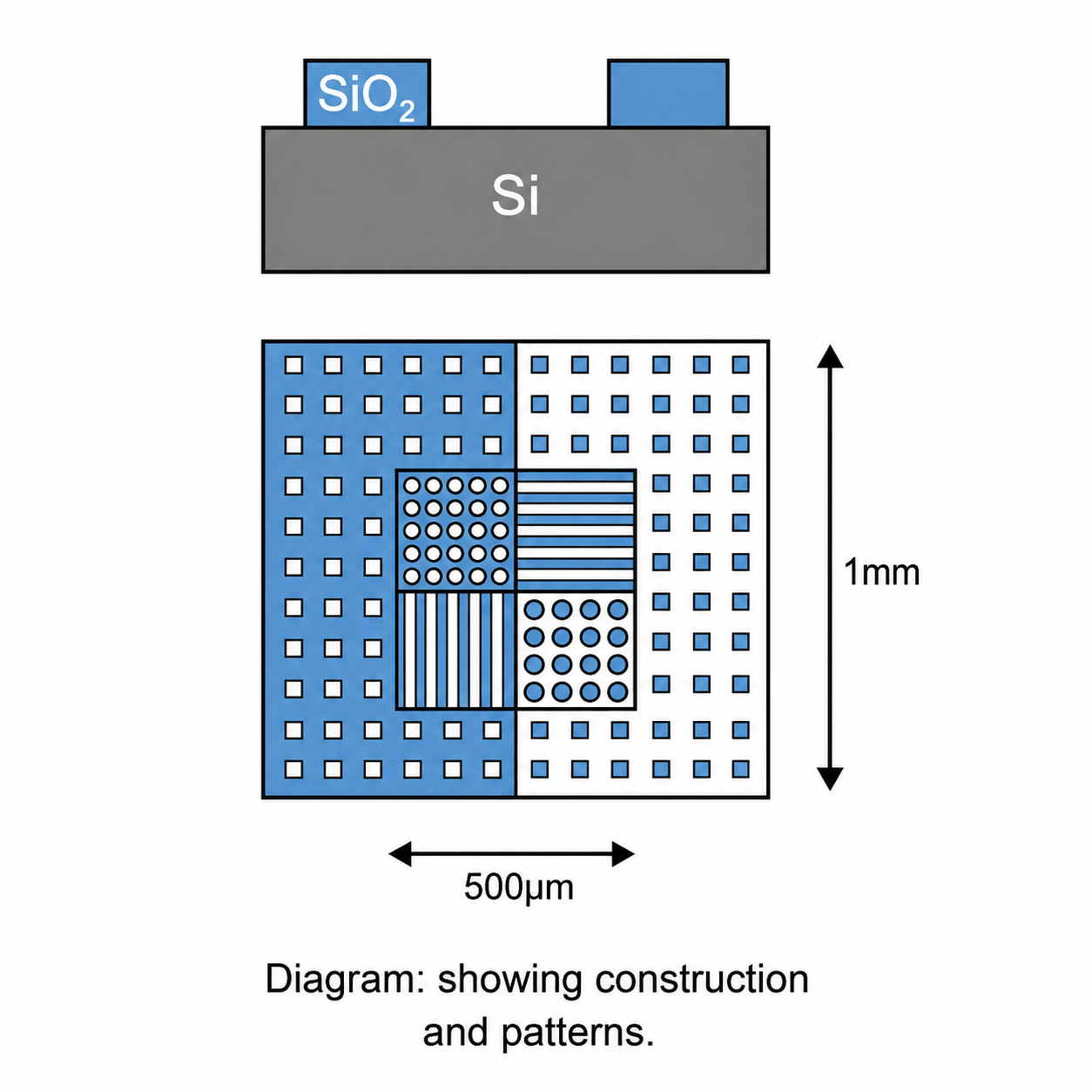

HS 시리즈 보정 표준은 AFM 시스템을 쉽고 신뢰할 수 있는 방식으로 보정할 수 있습니다. 주로 정확한 Z축 보정을 위해 설계된 이 표준은 40-100um 범위의 대형 스캐너를 위한 X축 및 Y축 보정도 제공합니다. 구조 대칭은 샘플을 회전시키고 다시 정렬할 필요 없이 x축과 Y축 보정 사이에서 보정을 가능하게 합니다. HS 시리즈는 5x5mm 실리콘 칩 위에 이산화규소 구조 배열을 갖추고 있습니다. 제조 공정은 칩 전반에 걸쳐 구조의 우수한 균일성을 보장합니다. 공칭 값이 20nm, 100nm, 500nm인 세 가지 스텝 높이가 있습니다. 실제 값은 전달된 보정 표준과 함께 제공될 것입니다. 다양한 형태와 피치를 가진 구조물 배열이 칩에 통합되어 있습니다. 1 x 1mm의 더 큰 정사각형에는 10um 피치의 정사각형 기둥과 구멍이 있습니다. 500 x 500 ?m의 작은 중앙 사각형에는 원형 기둥과 구멍, 그리고 5um 피치의 X 방향과 Y 방향의 선이 포함되어 있습니다.
HS-500MG - 개별 상자 라벨에 손으로 쓴 값의 3% 높이 정확도.
HS-20MG - 2% 높이 정확도, 모든 배열에 대해 100나노미터 피치(가로) 정확도
HS-100MG - 3% 높이 정확도, 모든 배열에 대해 100나노미터 피치 정확도
HS-500MG - 3% 높이 정확도, 모든 배열에 대해 100나노미터 피치 정확도 제공
CS-20NG - 높이 정확도 2%, 5마이크로미터 및 10마이크로미터 피치 배열의 경우 100나노미터 피치 정확도, 500나노미터 피치 배열의 경우 10나노미터 피치 정확도
실리콘 칩은 고품질의 전기 전도성 에폭시를 사용하여 12mm 표준 AFM 디스크에 장착되지 않거나 장착할 수 있습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| HS-20MG | AFM 보정 표준, 스텝 높이 20nm, 장착됨 | 각각 |
| HS-20MG-UM | AFM 보정 표준, 스텝 높이 20nm, 마운트 해제 | 각각 |
| HS-100MG | AFM 보정 표준, 스텝 높이 100nm, 장착됨 | 각각 |
| HS-100MG-UM | AFM 보정 표준, 스텝 높이 100nm, 마운트 해제 | 각각 |
| HS-500MG | AFM 보정 표준, 스텝 높이 500nm, 장착됨 | 각각 |
| HS-500MG-UM | AFM 보정 표준, 스텝 높이 500nm, 마운트 해제 | 각각 |
예산 센서 AFM 프로브
CS AFM XYZ 보정 표준

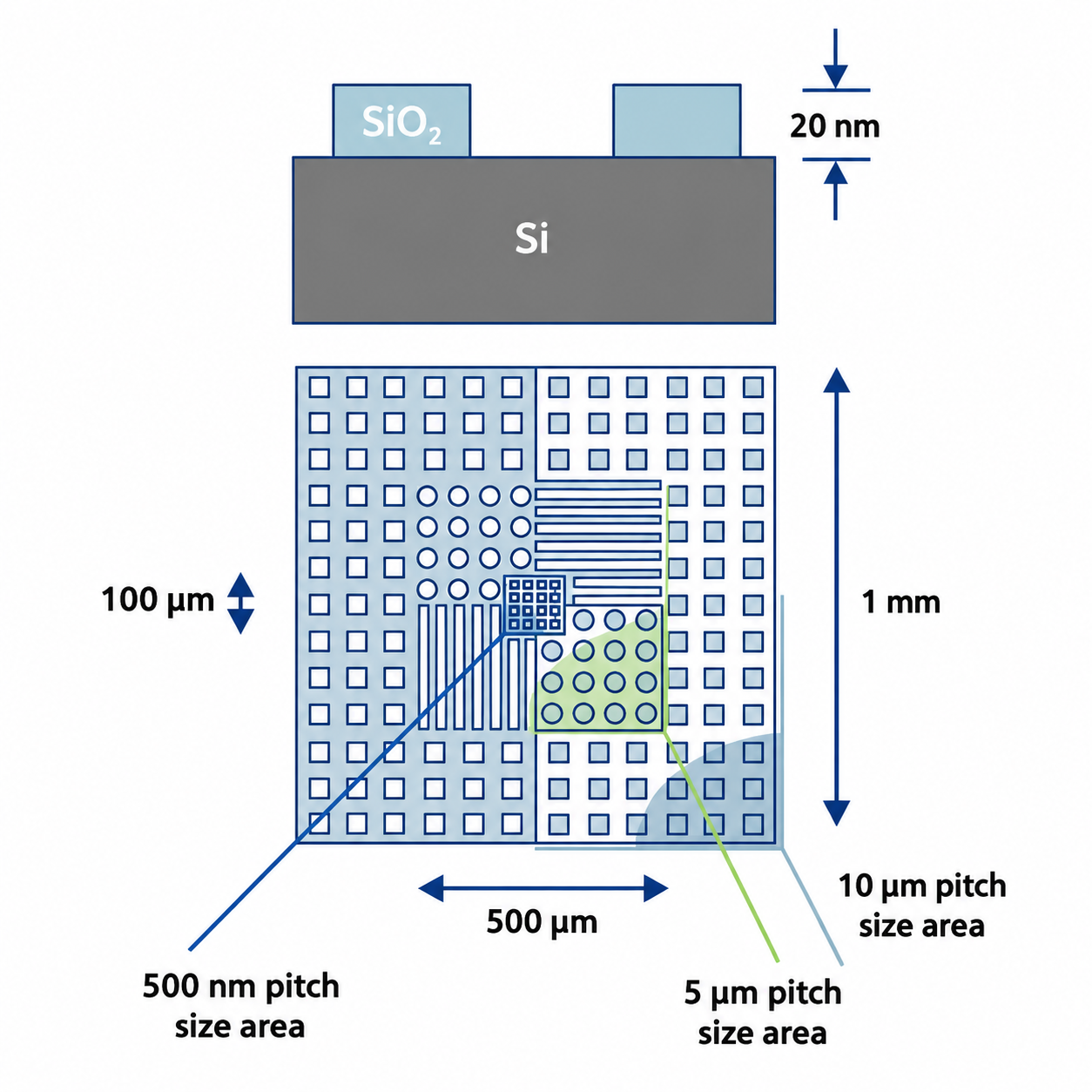

CS-20NG는 나노미터 수준까지 AFM 시스템을 안정적으로 보정할 수 있는 고급 XYZ 보정 그리드를 나타냅니다. XYZ 보정 표준은 5 x 5mm 실리콘 칩에 이산화규소 구조를 특징으로 합니다. 보정 영역은 칩의 중앙에 있으며 AFM의 광학 시스템으로 쉽게 찾을 수 있습니다. 구조물의 계단 높이는 20nm 범위입니다. 실제 높이 값은 제공된 보정 표준과 함께 제공됩니다. CS-20NG는 동일한 20nm 높이를 가진 세 가지 다른 x-y 배열 크기를 가지고 있습니다. 큰 1 x 1mm 정사각형에는 10 ?m 피치의 정사각형 기둥과 구멍이 있습니다. 가운데 사각형에는 5 ?m 높이의 원형 기둥, 구멍 및 선이 있습니다. 작은 중앙 부분에는 500nm 피치의 원형 구멍이 있습니다. CS-20NG는 측면 및 수직 AFM 스캐너 보정에 모두 적합합니다. 구조 대칭은 샘플을 X-보정과 Y-보정 사이에서 회전시킬 필요 없이 한 단계로 보정을 가능하게 합니다.
수직 정확도는 실제 값의 2%로 ±0.4nm에 해당합니다. 5 ?m 및 10 ?m 패턴의 측면 피치 정확도는 0.1 ?m입니다. 500nm 피치 영역의 경우 측면 정확도는 10nm입니다.
XYZ 보정 표준은 장착되지 않거나 선택적으로 일반적인 AFM 또는 SEM 시편 마운트에 장착됩니다.
마운트 A-R
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| CS-20NG | FM XYZ 보정 표준, 12mm AFM 디스크에 장착됨 | 각각 |
| CS-20NG-A | AFM XYZ 보정 표준, A-마운트 | 각각 |
| CS-20NG-B | AFM XYZ 보정 표준, B-마운트 | 각각 |
| CS-20NG-C | AFM XYZ 보정 표준, C-마운트 | 각각 |
| CS-20NG-D | AFM XYZ 보정 표준, D-마운트 | 각각 |
| CS-20NG-E | AFM XYZ 보정 표준, E-마운트 | 각각 |
| CS-20NG-F | AFM XYZ 보정 표준, F-마운트 | 각각 |
| CS-20NG-G | AFM XYZ 보정 표준, 고객 용품 장착 | 각각 |
| CS-20NG-K | AFM XYZ 보정 표준, K-마운트 | 각각 |
| CS-20NG-L | AFM XYZ 보정 표준, L-마운트 | 각각 |
| CS-20NG-M | AFM XYZ 보정 표준, M-마운트 | 각각 |
| CS-20NG-O | AFM XYZ 보정 표준, O-마운트 | 각각 |
| CS-20NG-P | AFM XYZ 보정 표준, P-마운트 | 각각 |
| CS-20NG-Q | AFM XYZ 보정 표준, Q 마운트 | 각각 |
| CS-20NG-R | AFM XYZ 보정 표준, R-마운트 | 각각 |
| CS-20NG-AFM | AFM XYZ 보정 표준, AFM 마운트 | 각각 |
| CS-20NG-S | AFM XYZ 보정 표준, S-마운트 | 각각 |
KPFM-EFM 보정 표준
정전기력 및 켈빈 프로브 원자력 현미경 모드에 대한 테스트 및 보정 표준. 샘플은 산화물로 덮인 실리콘 위에 증착된 알루미늄 및 금 라인 배열로 구성됩니다. 얇은 구리선이 Al 및 Au 접촉 패드에 연결되어 있어 라인 사이에 특정 전기장을 적용할 수 있습니다.
- 1. 8, 20, 40um 피치의 라인 배열
- 2. 선 높이 약 35nm

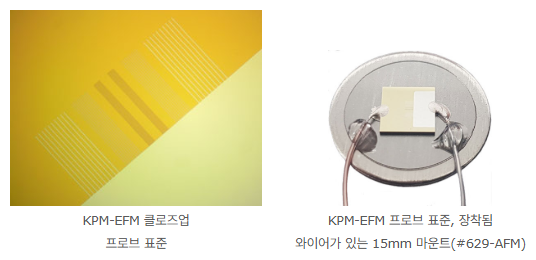

- 3. 장착된 버슨은 표준 15mm AFM 디스크의 15mm 유리에 장착되어 있으며, 얇은 구리선이 다이 양쪽의 Al 및 Au 본드 패드에 연결되어 있습니다
- 4. 언마운트 버전은 다이 전용이며 기판이나 와이어가 없습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 629 | 켈빈 프로브(KPFM) 및 전자기력(EFM) 프로브 표준, 마운트 해제됨 | 각각 |
| 629-AFM | 켈빈 프로브(KPFM) 및 전자기력(EFM) 프로브 표준, 와이어가 장착된 15mm 마운트에 장착됨 | 각각 |
