2D 홀로그램 배열 표준

정밀한 홀로그램 패턴으로 수평면에서 정밀한 보정을 제공하여 매우 높은 해상도와 144nm 및 300nm 피치의 나노미터 규모 측정을 가능하게 합니다.

AFM, STM, 오거, FIB 및 SEM을 위한 144nm 초고해상도 2D 보정 표준

• 주기: 144nm 피치, 2차원 배열. 정확도 ±1nm. 실제 피치는 보정 인증서를 참조하세요.
• 표면: 실리콘의 알루미늄 돌기, 4x3mm 다이. 범프 높이(약 90nm)와 폭(약 75nm)은 보정되지 않았습니다.
• 사용성: 보정된 패턴이 칩 전체를 덮습니다. 이전 스캔으로 인해 변경되거나 오염된 영역을 재사용하지 않고도 수만 번의 측정을 수행할 수 있는 충분한 사용 가능한 영역이 있습니다.
• AFM : 접촉 시 사용, 간헐적 접촉(TappingMode™ ) 및 이미지 크기가 250nm에서 10mm인 기타 모드. 12mm 강철 디스크에 장착되지 않거나 장착할 수 있습니다.

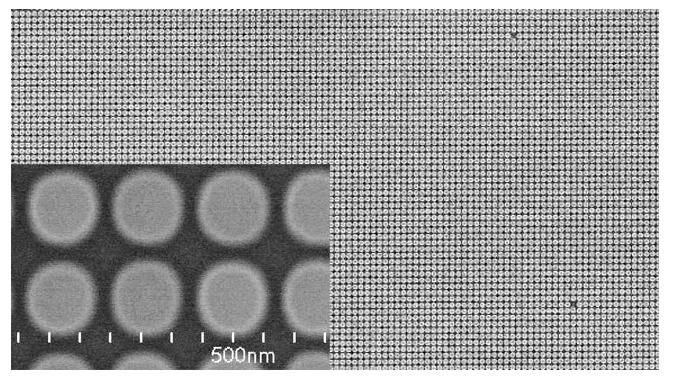

• SEM : 이 시편은 모든 가속 전압에서 잘 작동합니다. 일반적으로 장착되지 않은 상태로 제공됩니다. 선택한 SEM 마운트 선택 A-R 스텁에 장착할 수 있습니다.
• 모델 2D: 이 보정 참조 표본에는 추적 불가능한 제조업체 인증서가 함께 제공됩니다. 이것은 배치 측정을 기준으로 한 평균 기간을 나타냅니다. 샘플 인증서 참조.
• 모델 2DUTC: 이 추적 가능한 인증된 표준은 선택된 등급입니다. 각 표준은 PTB에서 보정된 유사한 표본과 비교하여 개별적으로 측정됩니다. (PTB, Physikalisch-Technischen Bundesanstalt는 NIST의 독일 대응 표본입니다) 단일 피치 값의 불확실성은 일반적으로 ±1.4nm(95% 신뢰 구간)입니다. 멀티 피치 측정은 정밀도 면에서 N 개선의 일반적인 제곱근을 제공합니다.

모델 2DUTC 샘플 인증서(PDF 111KB)

사용하기 쉬운

144nm의 2D 홀로그램 어레이는 특히 사용하기 쉬운 독특한 특성 때문에 권장됩니다. 이 패턴은 내구성이 뛰어나 접촉 모드에서 스캔이 가능하므로 보정 및 측정이 더 빠릅니다. 이것은 사용 편의성을 위해 필요한 다음과 같은 모든 특성을 가진 유일한 고해상도 2D 보정 표준입니다:

• X축과 Y축의 동시 보정을 위한 2차원 배열
• 피치 << 500nm
• 돌기 배열은 프로브 끝이 약간 둔하더라도 이미지 대비가 높다는 것을 의미합니다
• 접촉 모드 스캔에서 높은 대비
• 패턴이 다이 전체를 덮고 있어 스캔 영역을 찾을 필요가 없습니다

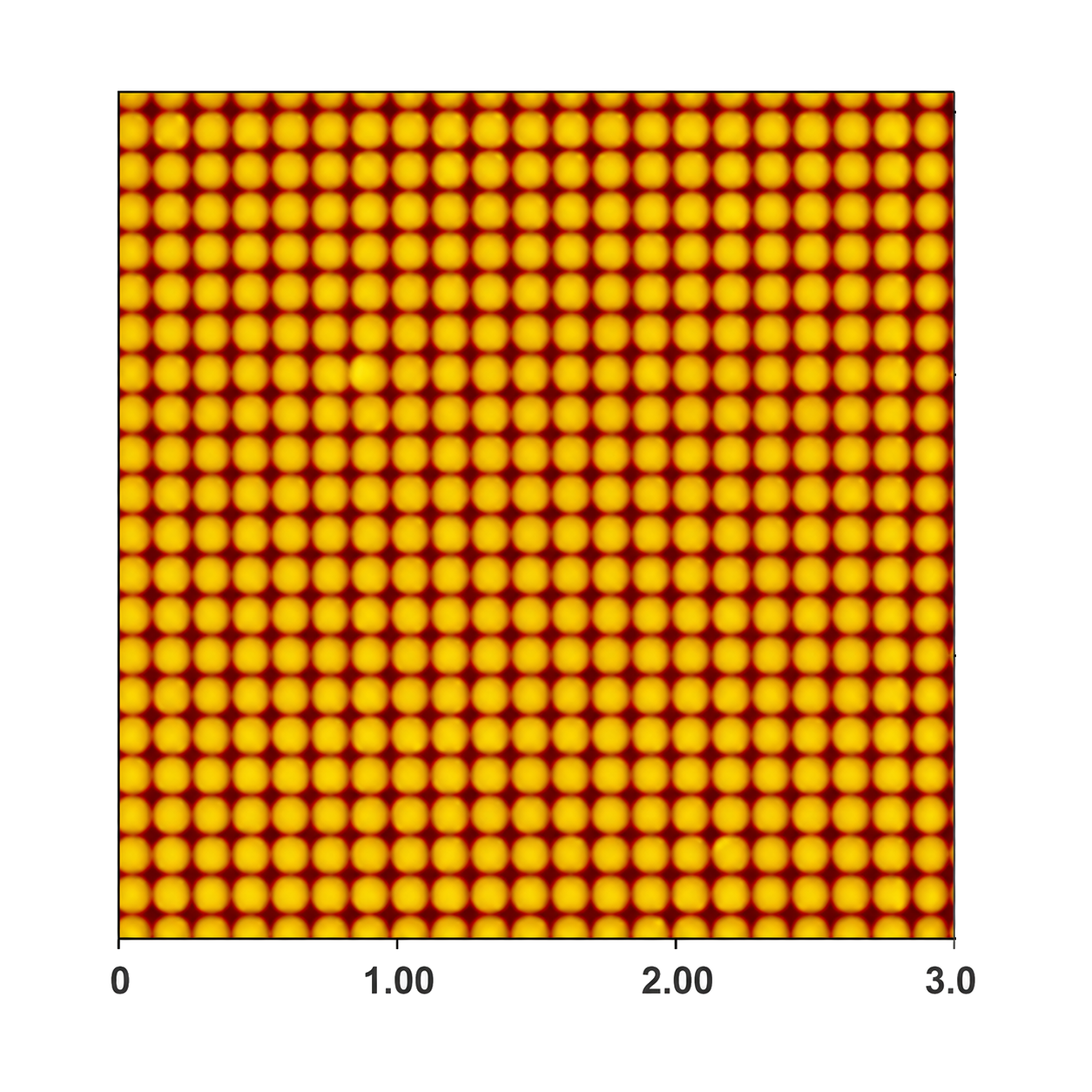

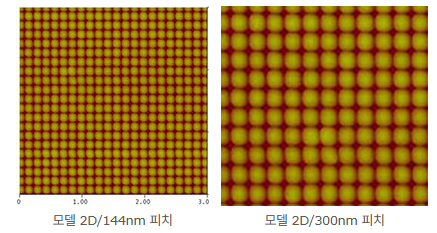

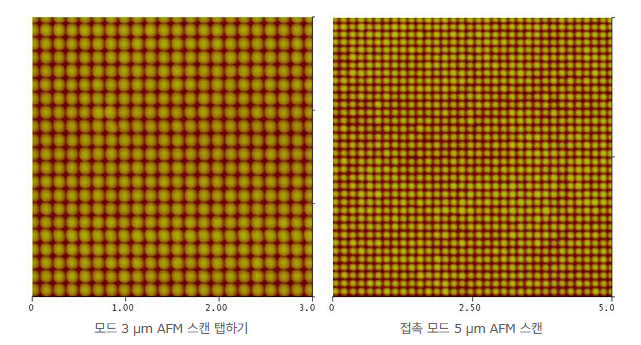

AFM 이미지
