고정밀 다이아몬드 스크라이빙 도구

High Precision Diamond Scribing Tools

참고: 유리의 점수선은 웨이퍼 클리빙/유리 브레이킹 플라이어를 사용하면 쉽게 부러질 수 있습니다.



고정밀 다이아몬드 스크라이빙 도구

교체 가능한 팁 다이아몬드 스크라이버	육각형 알루미늄 손잡이 다이아몬드 스크라이브	파인 포인트 다이아몬드 스크라이버	고정밀 핀 바이스 핸들
디럭스 다이아몬드 스크라이빙 펜	텅스텐 카바이드 펜 스크라이버	전도성 은 그리스

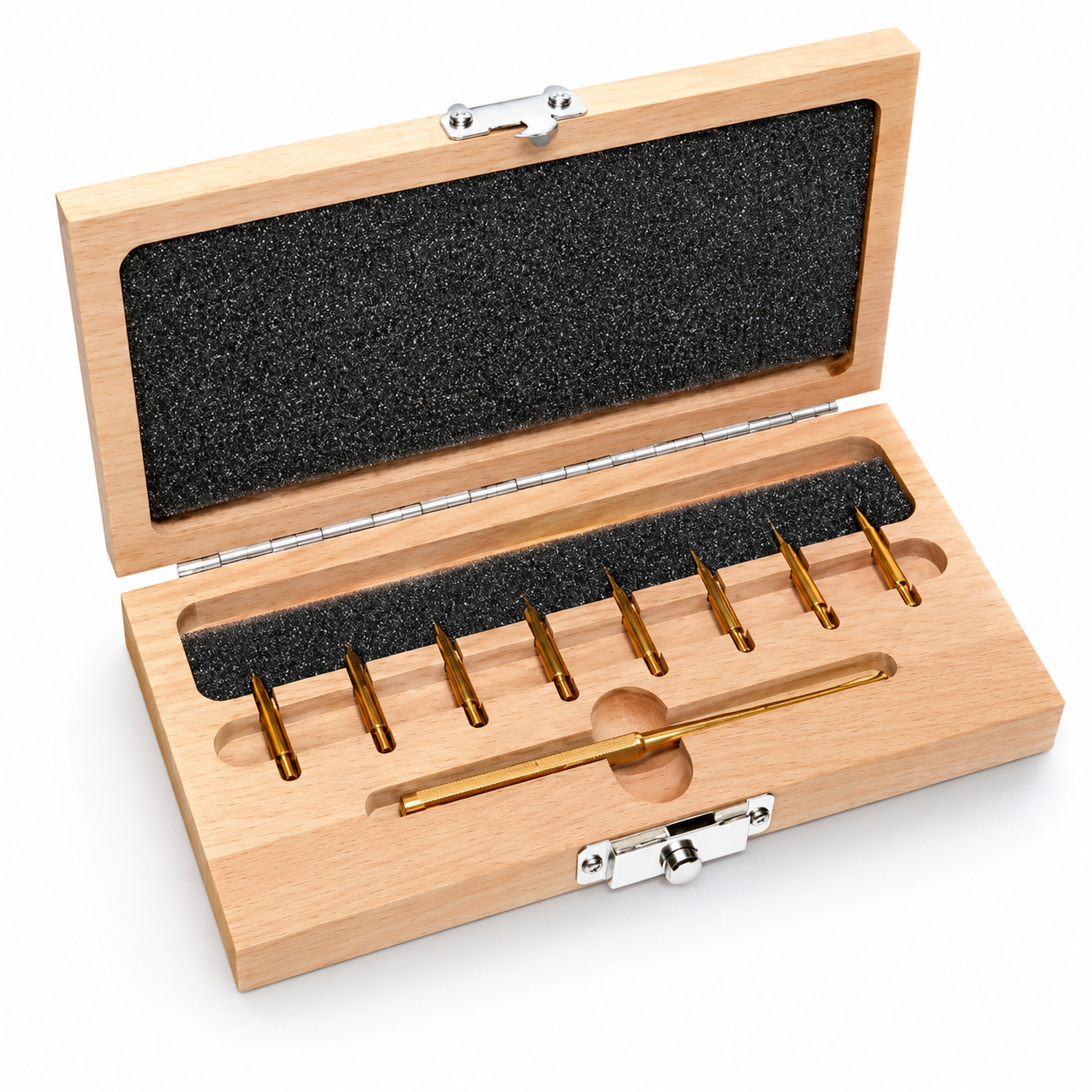

다이아몬드 스크라이브 세트

handle with eight replaceable, threaded tips and a hardwood storage case

이 전문적인 스크라이빙 도구들은 전자 산업에서 섬세한 부품을 스크라이빙하거나 정밀한 작업을 요구하는 다른 스크라이빙 작업에 사용됩니다. 모든 스크라이빙 도구는 뛰어난 성능을 위해 경도 지향적이고 품질이 우수한 산업용 다이아몬드를 사용합니다. 60° 포함 각도는 표준입니다. 다이아몬드 구성: 모든 다이아몬드 베이스는 직경 0.25mm(.01")이며 최종 팁 반경은 5?m입니다. 다이아몬드의 깊이(팁에서 베이스까지)는 0.15mm(0.006")입니다. 스레드는 8-32입니다.
참고: 도구는 다양한 축 직경과 팁 길이를 가진 직선 또는 구부러진 팁 구성으로 제공되지만 실제 다이아몬드의 크기는 동일합니다.
나무 상자에는 제공되는 모든 팁이 하나씩 포함되어 있습니다(자세한 내용은 아래를 참조하세요).

미국산

제품 번호.	묘사	구성 단위
54410	다이아몬드 스크라이브 세트	각각

54411 팁이 있는 손잡이

	프로드 #	치수
	54412	축: 0.81mm(0.032") 직경; Tip: 0.50mm (0.020") dia. x 1.5mm (0.060") length
	54413	축: 0.81mm(0.032") 직경.; 30° 각도; Tip: 0.50mm (0.020") dia. x 1.5mm (0.060") length
	54414	축: 0.81mm(0.032") 직경; Fine Tip: 0.25mm (0.010") dia. x 1.5mm (0.060") length
	54415	축: 0.81mm(0.032") 직경.; 30° 각도; 미세 팁: 0.25mm(0.010") 직경 x 1.5mm(0.060") 길이
	54416	축: 0.81mm(0.032") 직경; Tip: 0.50mm (0.020") dia. 길이 x 5mm (0.200") 고밀도 구성 요소에 도달하거나 그 사이에 도달하는 데 유용합니다.
	54417	축: 0.81mm(0.032") 직경.; 30° 각도; Tip: 0.50mm (0.020") dia. 길이 x 5mm (0.200") 좁은 장소에 도달하는 데 유용합니다.
	54418	헤비 듀티 샤프트: 1.27mm(0.050인치) 직경; 팁: 0.84mm(0.033") 직경 x 3.18mm(0.125") 길이
	54419	헤비 듀티 샤프트: 1.27mm(0.050인치) 직경.; 30° 각도; 팁: 0.84mm(0.033") 직경 x 3.18mm(0.125") 길이

미국산

제품 번호.	묘사	구성 단위
54411	공구 손잡이, 길이 4.75인치(120mm), 가벼운 알루미늄, 양극 산화 처리	각각
54412	스트레이트 팁 스크라이브, 직경 0.50mm(0.020") x 팁 길이 1.5mm(0.060")	각각
54413	구부러진 팁 스크라이브, 직경 0.50mm(0.020") x 팁 길이 1.5mm(0.060")	각각
54414	스트레이트 파인 팁 스크라이브, 직경 0.25mm(0.010") x 팁 길이 1.5mm(0.060")	각각
54415	구부러진 미세 팁 스크라이브, 직경 0.25mm(0.010") x 팁 길이 1.5mm(0.060")	각각
54416	직선 확장 팁 스크라이브, 직경 0.50mm(0.020") x 5.0mm(0.200") 팁 길이	각각
54417	구부러진 연장 팁 스크라이브, 직경 0.50mm(0.020인치) x 5mm(0.200인치) 팁 길이	각각
54418	스트레이트 헤비 듀티 팁 스크라이브, 직경 0.84mm(0.033") x 3.18mm(0.125") 팁 길이	각각
54419	구부러진 헤비 듀티 팁 스크라이브, 직경 0.84mm(0.033") x 3.18mm(0.125") 팁 길이	각각
다양한 다른 유형의 팁은  Micro-Tools 를 참조하세요

연마된 다이아몬드 팁이 있는 육각형 알루미늄 손잡이

이 범용 낙서 도구들은 다양한 산업 및 실험실 용도에 적합합니다. 이 고품질 휴대용 도구들 각각은 1.57mm(0.062") 직경의 강철 팁 샤프트에 진공 접착된 연마된 품질의 산업용 다이아몬드를 갖추고 있습니다. 스크라이버는 금속부터 실리콘, 플라스틱, 유리에 이르기까지 다양한 재료에 미세한 선을 그립니다. 유리에 있는 점수선은 웨이퍼 클리빙/유리 브레이킹 플라이어를 사용하면 쉽게 부러질 수 있습니다.
이 스크라이버들의 독특한 고정밀 팁은 더 작은 작업 영역에 대한 접근성을 높이고 스크라이빙되는 내용을 지속적으로 볼 수 있게 해줍니다. 매우 낮은 허용 오차가 필요한 애플리케이션에 이상적입니다.

General Advice for Selecting a Diamond Scribe

미국산

제품 번호.	묘사	구성 단위
54482	다이아몬드 스크라이버 헤드 각도: 30°; 다이아몬드 팁 포함 각도: 60°; 전체 길이: 11.5cm (4.5인치)	각각

미국산

제품 번호.	묘사	구성 단위
54483	다이아몬드 스크라이버 헤드 각도: 30°; 다이아몬드 팁 포함 각도: 90°; 전체 길이: 17cm (6.69인치)	각각

미국산

제품 번호.	묘사	구성 단위
54484	다이아몬드 스크라이버 헤드: 직선; 다이아몬드 팁 포함 각도: 90°; 전체 길이: 17.1cm (6.75인치)	각각

파인 포인트 다이아몬드 스크라이버(직선 또는 구부러짐)

응용 분야로는 현미경 하에서의 스크라이빙, 정밀 스크라이빙 및 박막 회로 수리, 마이크로 회로, 소형 회로 기판 또는 집적 회로 등이 있습니다. 이 미세한 점 스크라이브(반지름 0.005")는 회로를 청소하거나 다듬거나 새 선을 끊거나 쌓는 데에도 사용할 수 있습니다. 전체 길이는 120mm(4.72인치)이며 다이아몬드의 각도는 60°입니다. 팁 샤프트 직경은 0.8mm(1/16인치) x 8mm(5/16인치)입니다.

미국산

제품 번호.	묘사	구성 단위
54466	파인 포인트 다이아몬드 스크라이버, 스트레이트	각각
54467	파인 포인트 다이아몬드 스크라이버, 구부러진 30°	각각

고정밀 핀 바이스 핸들 및 정밀 접지 다이아몬드 스크라이버

Handle and Scribes sold separately

이 고정밀 핀 바이스 손잡이는 최고급 소재로 제작되었습니다. 가볍고 다용도로 사용할 수 있으며, 정밀 공구 강철 드로바가 있어 콜렛 척 클램핑이 가능합니다. 8mm(0.31") 너비의 알루미늄 육각형 배럴 100mm(4") 길이, 전체 길이는 115mm(4.53")로 완전히 조립되어 있으며, 손잡이가 있는 손가락 그립이 있어 핸들링과 도구 조작에서 긍정적인 정밀 제어가 가능합니다. 다이아몬드 스타일러스 척킹을 위해 표준 콜릿 척 보어 직경 2mm(0.078")와 소형 콜릿 어댑터 보어 직경 0.8mm(0.030")가 제공됩니다(다이아몬드 스타일러스는 위 사진에 나와 있지만 별도로 주문해야 합니다, 아래 13663 및 13664 참조).

정밀 접지 다이아몬드 스크라이브(핸들 위에 장착됨) 60° 각도, 각각 0.25mm 및 0.5mm 팁 직경, 그리고 0.8mm 직경의 장착 샤프트가 포함되어 있습니다. 양쪽 지름의 팁 반경 0.0005" (0.013mm).

미국산

제품 번호.	묘사	구성 단위
13662	정밀 핀 바이스 핸들(서브 포함)	각각
13663	다이아몬드 스크라이브, 0.25mm 팁 직경, 60°, 손잡이 포함	각각
13664	다이아몬드 스크라이브, 0.50mm 팁 직경, 60°, 손잡이 포함	각각
13662-10	13662용 교체용 소형 콜렛 어댑터	각각

디럭스 다이아몬드 스크라이빙 펜

디럭스 다이아몬드 스크라이빙 펜
다이아몬드 스크라이브 리필

내구성이 뛰어난 크롬 펜 하우징에 고품질의 정밀 다이아몬드 스크라이빙 도구. 나사형 정밀 메커니즘이 원활하게 작동하며 다이아몬드 장착(품질 좋은 산업용 다이아몬드 팁)이 노출 시 견고하게 부착되어 흔들림이 없습니다. 트위스트형 배럴은 다이아몬드 팁을 노출시키거나 후퇴시킵니다. 리필 가능합니다. 다이아몬드를 갈아서 60° 포함된 각도로 랩합니다. 전체 길이는 133mm이고, 무게는 26그램입니다.

General Advice for Selecting a Diamond Scribe

미국산

제품 번호.	묘사	구성 단위
54468	디럭스 다이아몬드 스크라이빙 펜	각각
54469	다이아몬드 리필	각각

다이아몬드 스크라이버 펜

강철 샤프트가 있는 플라스틱 펜 모양의 손잡이; 다이아몬드 팁. 유리 슬라이드, 금속 스크라이브, 웨이퍼 파손 점수, 유리 및 유리 나이프 표시. 팁 포함 각도: 90°; 축 직경: 3.15mm (0.124"); 손잡이에서 다이아몬드까지의 축 길이: 5.9mm (0.232"); 다이아몬드 직경, 노출: 1.14mm (0.045"); 다이아몬드 길이, 노출: 0.86mm (0.034"); 캡 없이 전체 길이: 155.6mm (6.125"). 참고: 점수 매기기 후 웨이퍼 클리빙/유리 브레이킹 플라이어를 사용하면 유리 또는 웨이퍼를 쉽게 부러뜨릴 수 있습니다

General Advice for Selecting a Diamond Scribe

미국산

제품 번호.	묘사	구성 단위
54463	다이아몬드 스크라이버	각각

텅스텐 카바이드 펜 스크라이버

텅스텐 카바이드 펜 스크라이버는 매력적인 펜 스타일로 날카로운 텅스텐 카바이드 팁을 제공합니다. 팁은 유리, 세라믹, 플라스틱을 영구적으로 스크리닝하는 데 사용할 수 있습니다. 텅스텐 카바이드 팁은 안전과 보관을 위해 펜 안으로 빨아들입니다. 펜 스크라이버의 지름은 9.8mm, 길이는 137mm(0.386" x 5.4")입니다.

제품 번호.	묘사	구성 단위
825	텅스텐 카바이드 펜 스크라이버	각각

글래스크리브

볼펜처럼 주머니에 넣을 수 있는 클립. 유리, 세라믹 및 플라스틱에 스크라이브할 수 있는 접이식 텅스텐 카바이드 팁. 팁 포함 각도: 40°; 축 직경: 1.55mm (0.061인치); 팁 길이(각진 면적): 2.13mm (0.084인치); 펜 본체에서 축 길이: 4.24mm (0.167인치); 전체 길이 133mm (5-1/4인치).

미국산

제품 번호.	묘사	구성 단위
829	유리판 텅스텐 카바이드 스크라이버	각각

광섬유 절단 도구

the precision hand-held instruments can be used for scoring and cleaving all types of optical fiber

리트랙터블 다이아몬드 클리버는 포켓 걸쇠가 있는 고품질 금속 케이스에 보관되어 있습니다. 분쇄 및 연마된 천연 다이아몬드는 90°의 포함 각도와 30°의 릴리프 각도를 가지고 있습니다. 탄화물 절단기는 단단한 탄화물 막대로 만들어졌습니다. 두 개의 각진 면이 약 4mm 길이의 매우 날카로운 칼날과 교차합니다. 세 번째 각도는 파손을 방지하기 위해 끝 부분에 래핑되어 있습니다. 탄화물은 회전하지 않는 육각형 모양의 양극 산화 알루미늄 홀더에 장착됩니다.

사양:

• 54452-2 (다이아몬드) 1.5 x 3mm (0.06 x 0.12") 전체 길이, 133mm (5-1/4")
• 54452-4 (carbide) 2.0 x 10mm (0.08 x 0.4" Overall Length, 120mm (4-3/4")

다이아몬드 팁 디테일

제품 번호.	묘사	구성 단위
54452-2	광섬유 클리버, 다이아몬드	각각

제품 번호.	묘사	구성 단위
54452-4	광섬유 클리버, 카바이드	각각

사파이어 번싱 도구

outperforms any stone for finest burnishing

새로운 사파이어 번싱 도구는 미니어처 피벗 포인트, 샤프트, 프로브와 같은 미세한 악기 부품을 섬세하게 번싱하는 데 필수적입니다. 재료는 경질 강철, 탄화물, 유리 및 세라믹일 수 있습니다. 그것은 또한 부드러운 재료와 단단한 재료를 제거하는 데 사용될 수 있습니다.
정밀 접지 사파이어(노출된 5개 표면 모두에 접지)는 비롤링(도구가 벤치에서 굴러 떨어지지 않는) 육각형 금 양극 산화 알루미늄 홀더에 장착되어 있습니다. 플라스틱 보관 및 배송 용기에 담겨 판매되며, 용기당 하나의 도구로 제공됩니다.
사양: 재질: 접지 사파이어; 사파이어 크기: 1.5 x 2.3 x 14mm 노출 사파이어 (0.06 x 0.09 x 0.56")
장착: 구조용 에폭시; 전체 길이: 120mm(4.72인치)

제품 번호.	묘사	구성 단위
54446	사파이어 번싱 도구	각각
