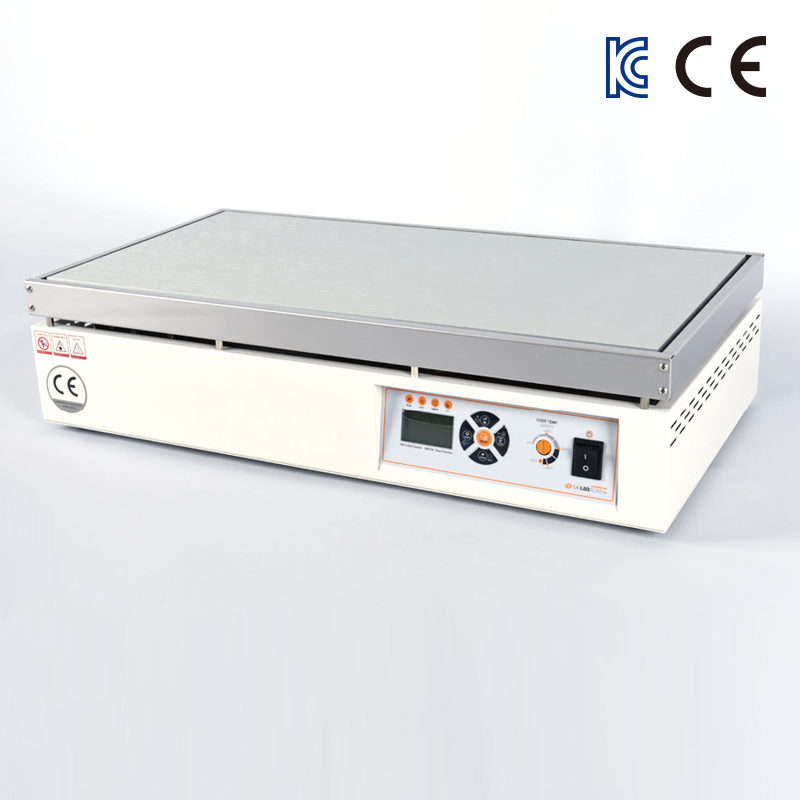

정밀 대형 핫 플레이트 Precision Jumbo Hotplate
![cff346bcd76d7f79455b9d6d26f2539d_1637649280_3245.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637649280_3245.jpg)
![cff346bcd76d7f79455b9d6d26f2539d_1637649310_8444.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637649310_8444.jpg)
![cff346bcd76d7f79455b9d6d26f2539d_1637649359_7062.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637649359_7062.jpg)
![cff346bcd76d7f79455b9d6d26f2539d_1637649361_9981.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637649361_9981.jpg)
![cff346bcd76d7f79455b9d6d26f2539d_1637649364_4514.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637649364_4514.jpg)

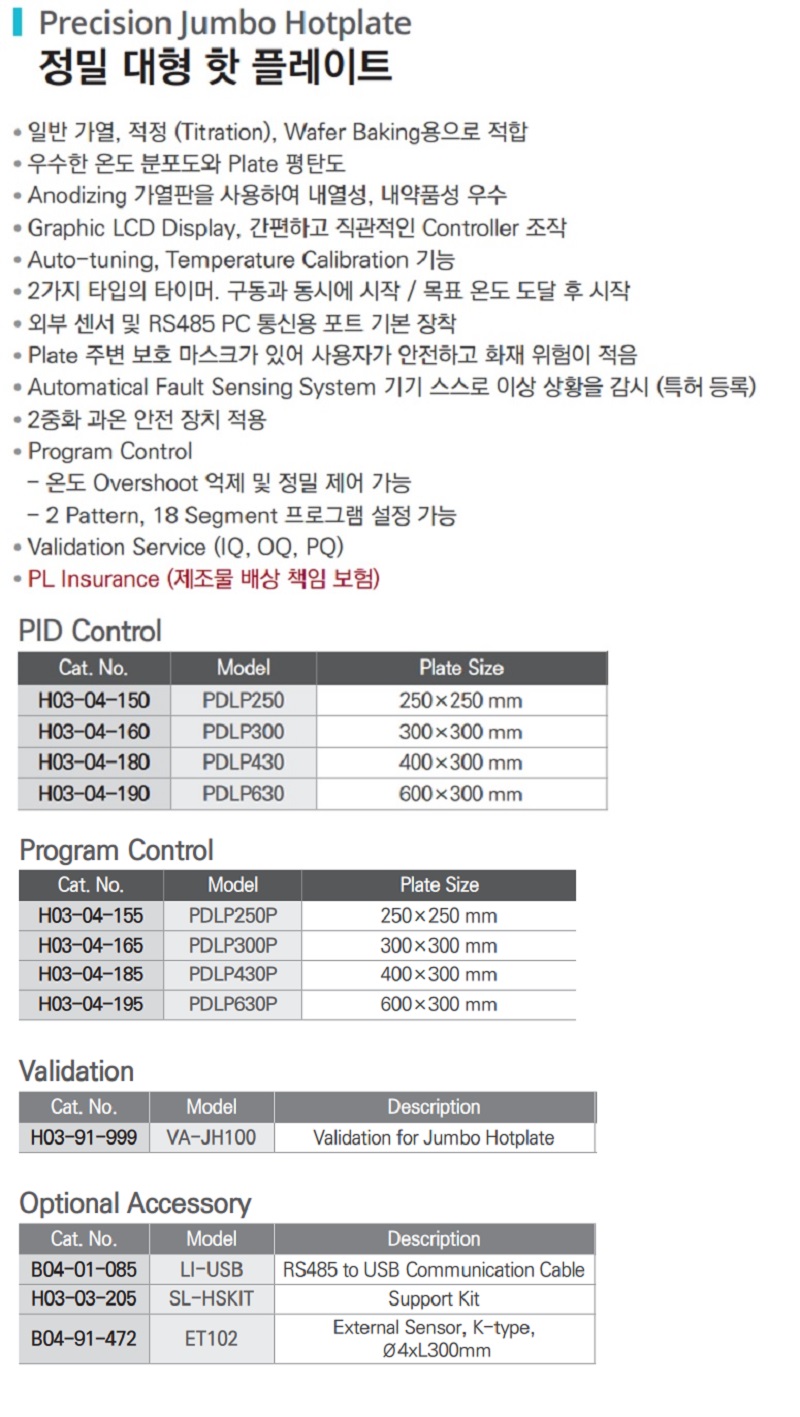

■ 주요특징
■ 일반 가열, 적정(Titration), Wafer Baking용으로 적합
■ 우수한 온도 분포도와 Plate 평탄도
■ Anodizing 가열판을 사용하여 내열성, 내약품성 우수

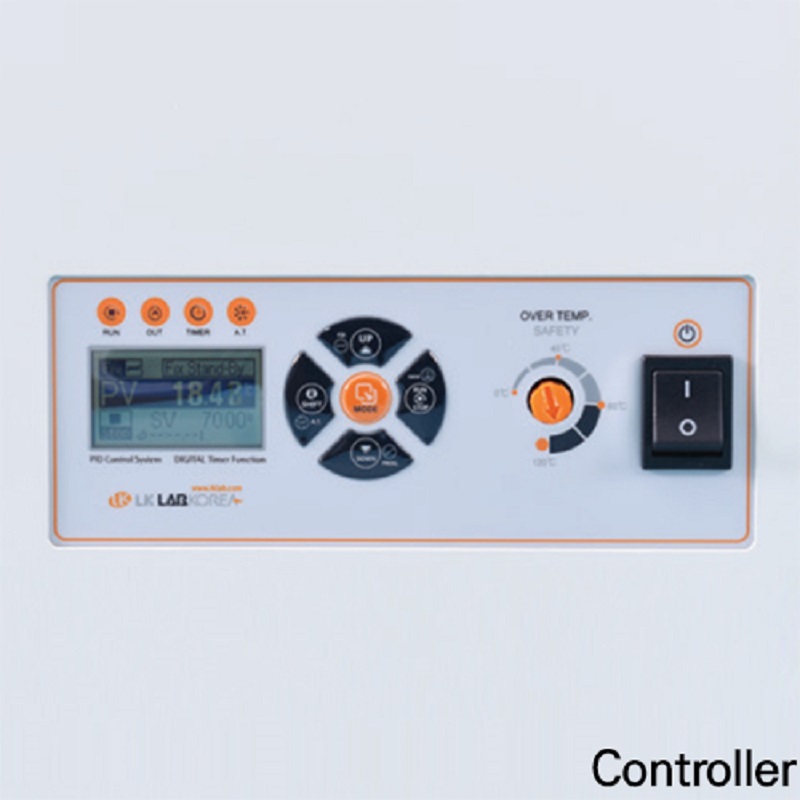

■ Graphic LCD Display, 간편하고 직관적인 Controller 조작
■ Auto-tuning, Temperature Calibration 기능
■ 2 가지 타입의 타이머. 구동과 동시에 시작, 목표 온도 도달 후 시작

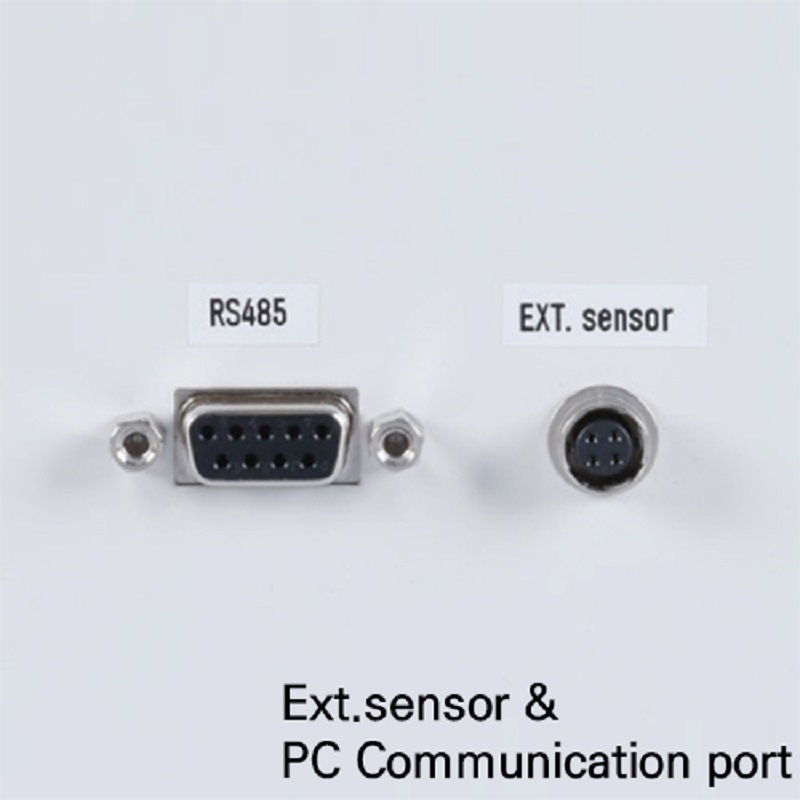

■ 외부 센서 및 RS485 PC 통신용 포트 기본 장착
■ Plate 주변 보호 마스크가 있어 사용자가 안전하고 화재 위험이 적음
■ Automatical Fault Sensing System 기기 스스로 이상 상황을 감시 (특허 등록)
■ 2중화 과온 안전 장치 적용
■ Program Control
- 온도 Overshoot 억제 및 정밀 제어 가능
- 2 Pattern, 18 Segment 프로그램 설정 가능
■ PL Insurance (제조물 배상 책임 보험)
■ Validation Service (IQ, OQ, PQ)
![cff346bcd76d7f79455b9d6d26f2539d_1637648924_9012.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637648924_9012.jpg)
![cff346bcd76d7f79455b9d6d26f2539d_1637648925_9988.jpg](/uploaded/webedit/2111/cff346bcd76d7f79455b9d6d26f2539d_1637648925_9988.jpg)
PID ControlCat. No | Model | Plate Size |
---|
H03-04-150 | PDLP250 | w250×d250 mm |
H03-04-160 | PDLP300 | w300×d300 mm |
H03-04-180 | PDLP430 | w400×d300 mm |
H03-04-190 | PDLP630 | w600×d300 mm |
Program ControlCat. No | Model | Plate Size |
---|
H03-04-155 | PDLP250P | w250×d250 mm |
H03-04-165 | PDLP300P | w300×d300 mm |
H03-04-185 | PDLP430P | w400×d300 mm |
H03-04-195 | PDLP630P | w600×d300 mm |
ValidationCat. No | Model | Description |
---|
H03-91-999 | VA-JH100 | Validation for Jumbo Hotplate |

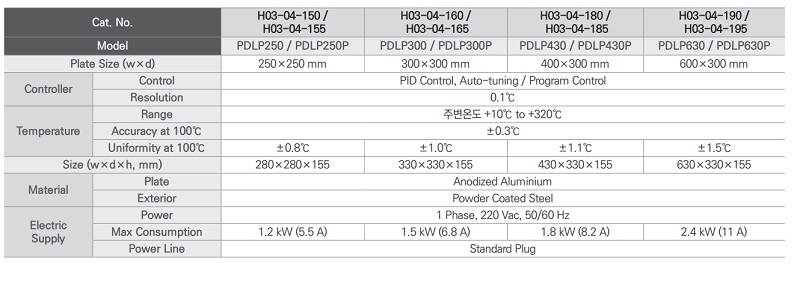

Cat. No. | H03-04-150 / H03-04-155 | H03-04-160 / H03-04-165 | H03-04-180 / H03-04-185 | H03-04-190 / H03-04-195 |
---|
Model | PDLP250 / PDLP250P | PDLP300 / PDLP300P | PDLP430 / PDLP430P | PDLP630 / PDLP630P |
---|
Plate Size | w250×d250 mm | w300×d300 mm | w400×d300 mm | w600×d300 mm |
---|
Controller | Control | PID Control, Auto-tuning / Program Control |
---|
Resolution | 0.1℃ |
---|
Temperature | Range | Ambient +10℃ to +320℃ |
---|
Accuracy at 100℃ | ±0.3℃ |
---|
Uniformity at 100℃ | ±0.8℃ | ±1.0℃ | ±1.1℃ | ±1.5℃ |
---|
Size | w280×d280×h155 mm | w330×d330×h155 mm | w430×d330×h155 mm | w630×d330×h155 mm |
---|
Material | Plate | Anodized Aluminium |
---|
Exterior | Powder Coated Steel |
---|
Electric Supply | Power | 1 Phase, 220VAC, 50/60 Hz |
---|
Max Consumption | 1.2 kW (5.5 A) | 1.5 kW (6.8 A) | 1.8 kW (8.2 A) | 2.4 kW (11 A) |
---|
Power Line | Standard Plug |
---|
Optional Accessory
Cat. No | Model | Description |
---|

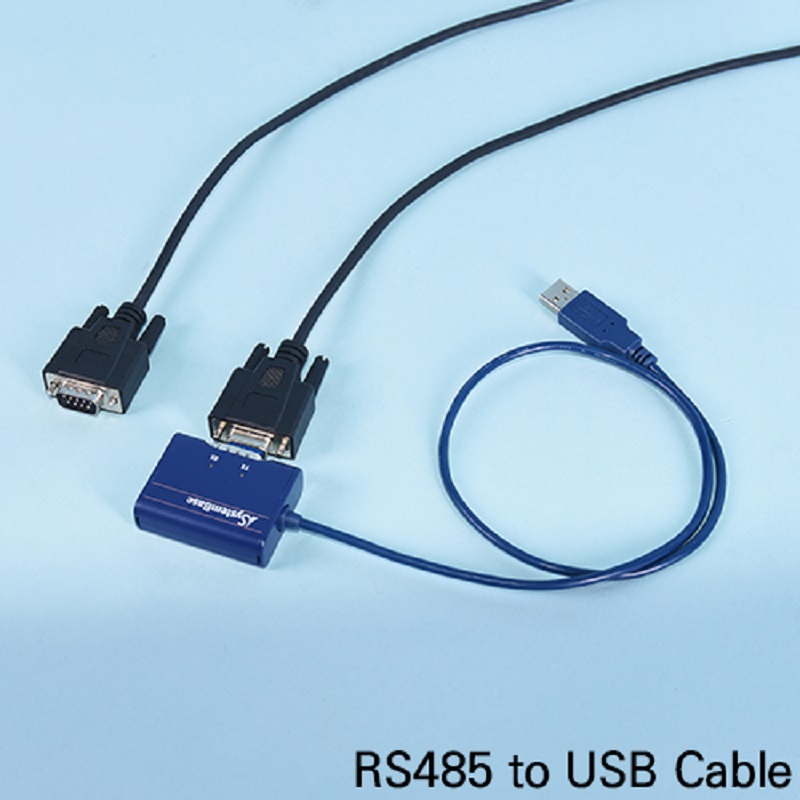

B04-01-085 | LI-USB | RS485 to USB Communication Cable |

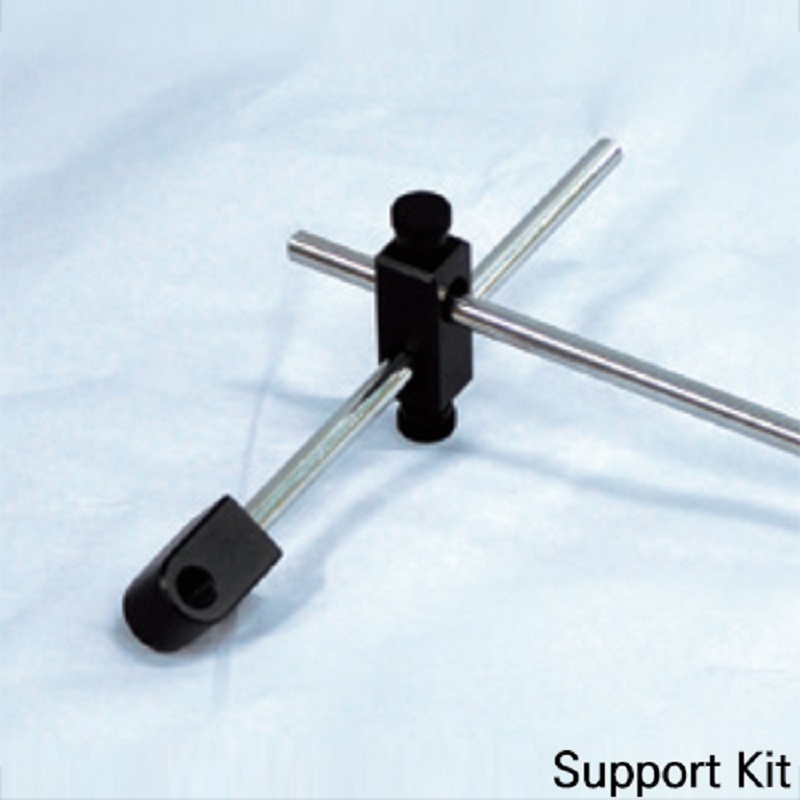

H03-03-205 | SL-HSKIT | Support Kit |

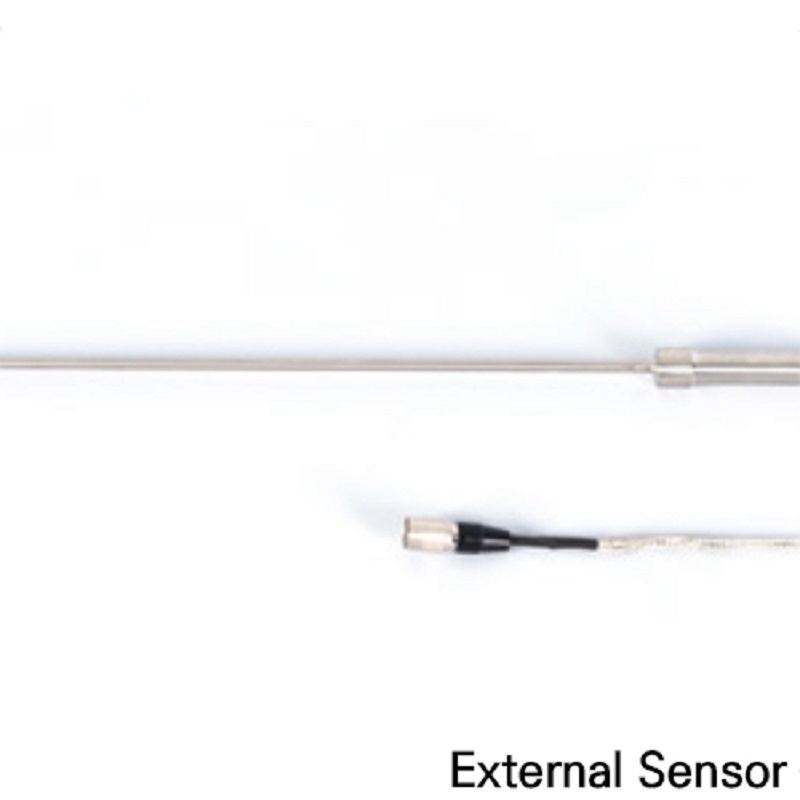

B04-91-472 | ET102 | External Sensor, K-type, Ø4xL300mm |
