▶ 제품번호 : 32100 ~ 32212
▶ 제품명 : PELCO® 골드 나노어레이
PELCO® Gold Nanoarrays
펠코 골드 나노어레이
금 나노 입자의 준순서 배열 기판
나노 입자는 나노 기술 연구의 신비를 더 잘 이해하고 밝히는 데 중요한 연구 도구로 사용됩니다. 특히 콜로이드 금 입자는 다양한 재료의 나노와이어 성장에 탁월한 촉매제이자 SERS(표면 강화 라만 산란)의 활성 부위입니다. 콜로이드 금 입자는 독점 공정을 적용하여 250°C의 공기 중에서 구워 기판 위에 고정된 고순도 금 입자를 만듭니다.
PELCO® 골드 나노어레이 라인은 다음을 제공하는 독특한 제품입니다:
- SERS 또는 재료 성장에 적합한 기질 입자 밀도
- 사용 가능한 기판 선택
- 우수한 배치 크기 균일성과 균일한 입자 분포
- 매우 안정적인 제품

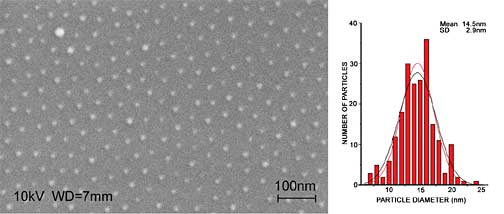

| Figure 1 :
15nm PELCO® 골드 나노어레이의 SEM. 오른쪽 히스토그램은 배열의 크기 분포, 평균 및 표준 편차를 보여줍니다. |
나노 입자의 균일하고 규칙적인 커버리지는 체계적이고 재현 가능한 결과를 위해 매우 바람직합니다. 정렬된 배열이 이상적입니다.
PELCO® 골드 나노어레이는 다른 방법과 관련된 문제를 극복합니다:
- 전자빔 리소그래피의 높은 비용
- 흡착 또는 증발 콜로이드 증착으로 인한 무작위 분산

| Figure 2 :
SERS ? PELCO® 골드 나노어레이(유리에 23nm Au)에 있는 고립된 탄소 나노튜브의 AFM 이미지. 라만 스펙트럼은 25mW HeNe (633nm) 레이저를 사용하여 1mW에서 측정되었습니다. 스티브 크로닌 제공, USC. |
PELCO® 골드 나노어레이는 여러 기판에서 사용할 수 있습니다:
- 유리: 5 x 10mm
- 석영 : 5 x 10mm
- 실리콘 : 5 x 10mm
금 나노입자는 다음과 같은 특성을 가지고 있습니다:
- 평균 입자 직경 15~25nm
- 배치 크기, 균일성 및 입자 분포가 우수합니다
- 재료 성장을 위한 일반 밀도 코팅 (그림 1)
- SERS용 고밀도 코팅 (그림 2 및 3)

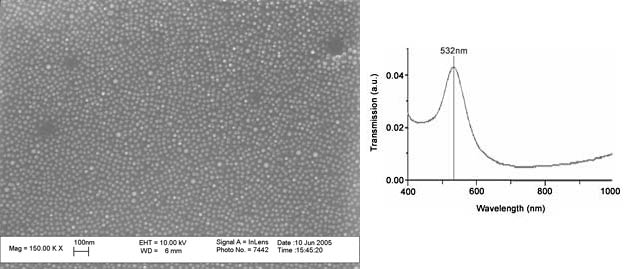

| Figure 3 :
30nm 금 입자에 대해 쿼츠 기판에서 고밀도 커버리지를 보여주는 PELCO® 배열의 SEM 이미지. 특징적인 플라즈몬 공명 흡수 곡선은 오른쪽에 표시되어 있습니다. 아래 히스토그램은 배열의 입자 크기 분포를 나타냅니다. |

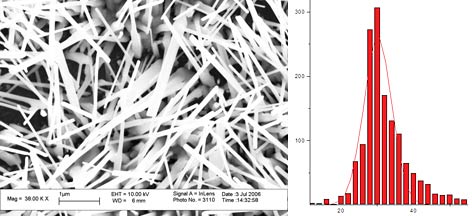

| Figure 4 :
PELCO® 금 나노어레이(석영 기판 위에 금 나노 입자)를 사용하여 성장한 ZnO 나노와이어 [1,2]- Geng, C. 외, 2004. Adv. Funct. 재료. 2004, 14:589-594.
- 황 등, 2001. 어드밴스. 자료, 13:113-116.
|
정상 밀도: 실리콘 및 ZnO 나노와이어와 같은 재료 성장에 적합한 입자 분포
고밀도 : SERS 응용에 적합한 입자 분포
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 15nm 금 나노 배열 |
| 32100 | 5 x 10mm 유리 기판의 일반 밀도, 각각 | 각각 |
| 32101 | 5 x 10mm 석영 기판의 일반 밀도, 각각 | 각각 |
| 32102 | 각각 5 x 10mm 실리콘 기판의 정상 밀도 | 각각 |
| 32110 | 각각 5 x 10mm 유리 기판의 고밀도 | 각각 |
| 32111 | 각각 5 x 10mm 석영 기판의 고밀도 | 각각 |
| 32112 | 각각 5 x 10mm 실리콘 기판의 고밀도 | 각각 |
| 30nm 금 나노 배열 |
| 32200 | 각각 5 x 10mm 유리 기판의 일반 밀도 | 각각 |
| 32201 | 5 x 10mm 석영 기판의 일반 밀도, 각각 | 각각 |
| 32202 | 각각 5 x 10mm 실리콘 기판의 정상 밀도 | 각각 |
| 32210 | 각각 5 x 10mm 유리 기판의 고밀도 | 각각 |
| 32211 | 각각 5 x 10mm 석영 기판의 고밀도 | 각각 |
| 32212 | 각각 5 x 10mm 실리콘 기판의 고밀도 | 각각 |
