▶ 제품번호 : PS1, PS4, PS5, PS8, PS12, PS16, PS16R, PS78, PS1R, PS5R. PS4R, PS25, PS26, PS50, PS52P, PS52N
▶ 제품명 : 캘리브레이션 스케일 PS 시리즈
Calibration Scales PS series
보정 스케일 PS 시리즈
PS8 마이크로미터 눈금 1MM/0.01MM
Key Features
1mm 길이 눈금이 0.01mm 분할로 세분화된 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며, 그 위에 커버글라스가 시멘트로 되어 있습니다. 이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다. ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
선폭: 0.002mm
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS8 | 마이크로미터 눈금 1mm(0.01mm) | 각각 |
| PS8-GRA | Grats 비교 인증서가 포함된 PS8 | 각각 |
| PS8-UKA | UKAS 교정 인증서가 포함된 PS8 | 각각 |
| PS8-NPL | NPL 교정 인증서가 포함된 PS8 | 각각 |
PS78 반사광, 1MM/0.01MM, 마이크로미터 눈금
Key Features
새로운 고화질 이미지.
1mm 길이 눈금이 0.01mm 분할로 세분화된
반사광 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
PS78에는 보정 해상도를 향상시키고
선 중앙 또는 선 가장자리 보정을 가능하게 하는 새로운 고화질 이미지가 있습니다.
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며,
그 위에 커버글라스가 시멘트로 되어 있습니다.
이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다.
ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
Line width: 0.002mm (+0.001mm)
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS78 | 마이크로미터 눈금 1mm (반사광의 경우) | 각각 |
| PS78-GRA | PS78 및 Grats 비교 인증서 | 각각 |
| PS78-UKA | PS78(UKAS 보정 인증서 포함) | 각각 |
| PS78-NPL | NPL 교정 인증서가 포함된 PS78 | 각각 |

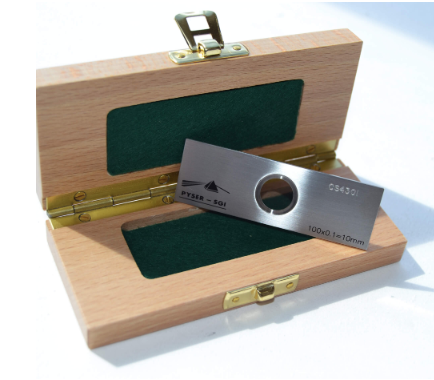

PS1 마이크로미터 눈금 10MM/0.1MM
Key Features
10mm 길이 눈금이 0.1mm 분할로 세분화된 보정 슬라이드,
스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며,
그 위에 커버글라스가 시멘트로 되어 있습니다.
이것은 스테인리스 스틸 슬라이드 마운트(일련 번호가 새겨진)에 장착되며
광택이 나는 나무 케이스에 담겨 제공됩니다.
ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
반사광 버전도 사용 가능 - PS1R 참조
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS1 | 마이크로미터 눈금 10mm, 0.1mm 분할 | 각각 |
| PS1-GRA | Grats 비교 인증서가 포함된 PS1 | 각각 |
| PS1-UKA | UKAS 교정 인증서가 포함된 PS1 | 각각 |
| PS1-NPL | NPL 교정 인증서가 포함된 PS1 | 각각 |
PS1R 반사광, 10MM/0.1mm 마이크로미터 눈금
Key Features
10mm 길이 눈금이 0.1mm 분할로 세분화된 반사광 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며, 그 위에 커버글라스가 시멘트로 되어 있습니다. 이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다. ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
선폭: 0.005mm
정확도 (전체): <0.002mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS1R | 반사광을 위한 마이크로미터 스케일 10mm(0.1mm 분할) | 각각 |
| PS1R-GRA | Grats 비교 인증서가 포함된 PS1R | 각각 |
| PS1R-UKA | UKAS 교정 인증서가 포함된 PS1R | 각각 |
| PS1R-NPL | NPL 교정 인증서가 포함된 PS1R | 각각 |
PS12 마이크로미터 눈금 0.10.002MM 사단의 MM
Key Features
0.1mm 길이 눈금이 0.002mm 분할로 세분화된 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며, 그 위에 커버글라스가 시멘트로 되어 있습니다. 이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다. ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
선폭: 0.001mm
정확도 (전체): <0.001mm

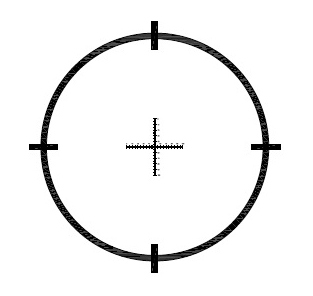

제품 이미지는 교차 및 확대된 중앙 눈금 디테일로 위치 링을 보여줍니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS12 | 마이크로미터 눈금 0.1mm, 0.002mm 분할 | 각각 |
| PS12-GRA | PS12와 Grats 비교 인증서 | 각각 |
| PS12-UKA | PS12(UKAS 보정 인증서 포함) | 각각 |
| PS12-NPL | NPL 교정 인증서가 포함된 PS12 | 각각 |

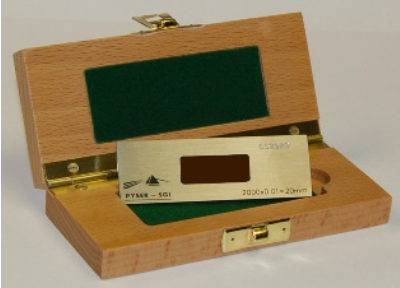

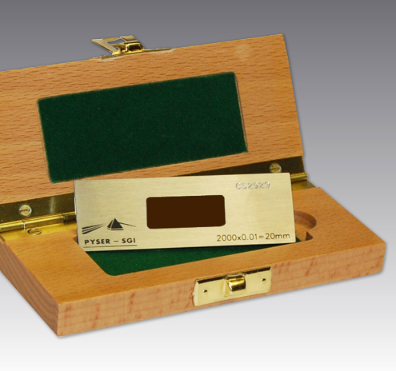

PS5 마이크로미터 눈금 20MM/0.01MM
Key Features
20mm 길이 눈금이 0.01mm 분할로 세분화된 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
현미경학자들의 수요로 인해 Graticules Optics는 더 긴 스테이지 마이크로미터를 도입하게 되었습니다. 복합 현미경을 저배율로 보정하고 스테레오 현미경을 사용하며 시야를 측정하려면 전통적으로 사용할 수 있는 것보다 더 긴 규모가 필요합니다. 이 새로운 PS5는 10 마이크론 분할로 세분화된 20mm 길이의 고정밀 스케일을 가지고 있습니다.
저울은 유리 직사각형 위에 진공 증착된 크롬 이미지로 제작되며, 그 위에 커버글라스가 시멘트로 되어 있습니다. 이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다. ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.

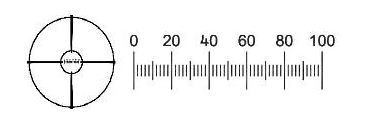

PS5의 부품 이미지(첫 번째 2.1mm).
반사광 버전도 사용 가능 - PS5R 참조
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS5 | 마이크로미터 눈금 20mm, 0.01mm 분할 | 각각 |
| PS5-UKA | PS5(UKAS 보정 인증서 포함) | 각각 |
| PS5-NPL | NPL 교정 인증서가 포함된 PS5 | 각각 |
반사광을 위한 새로운 PS5R 20mm/0.01mm 눈금
Key Features
0.01mm 분할로 20mm 눈금
반사된(입사된) 빛에 대한 부정적인 이미지
각인된 일련 번호
스테인리스 스틸 슬라이드 마운트 및 나무 케이스
저울은 유리 직사각형에 진공 증착된 크롬 이미지로 제작됩니다. 이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다. ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
PS5R의 부품 이미지(처음 2.1mm)
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS5R | 반사광을 위한 마이크로미터 스케일 20mm(0.01mm 분할) | 각각 |
| PS5R-UKA | UKAS 교정 인증서가 포함된 PS5R | 각각 |
| PS5R-NPL | NPL 교정 인증서가 포함된 PS5R | 각각 |

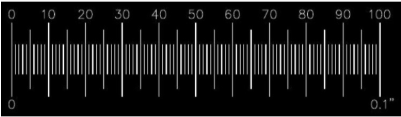

PS4 마이크로미터 눈금 0.1INCH/0.001INCH
Key Features
0.1 ″ 길이 눈금이 0.001 ″ 분할로 세분화된 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며,
그 위에 커버글라스가 시멘트로 되어 있습니다.
이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다.
ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
반사광 버전도 사용 가능 - PS4R 참조
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS4 | 마이크로미터 스케일 0.001인치 분할 0.1인치 | 각각 |
| PS4-GRA | Grats 비교 인증서가 포함된 PS4 | 각각 |
| PS4-UKA | UKAS 교정 인증서가 포함된 PS4 | 각각 |
| PS4-NPL | NPL 교정 인증서가 포함된 PS4 | 각각 |
PS4R 반사 광 마이크로미터 눈금, 0.1INCH/0.001INCH
Key Features
0.1 ″ 길이 눈금이 0.001 ″ 분할로 세분화된 반사광 보정 슬라이드, 스테인리스 스틸 슬라이드 마운트에 일련 번호 각인
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며,
그 위에 커버글라스가 시멘트로 되어 있습니다.
이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다.
ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS4R | 반사광을 위한 마이크로미터 스케일 0.001인치 분할 0.1인치 | 각각 |
| PS4R-GRA | Grats 비교 인증서가 포함된 PS4R | 각각 |
| PS4R-UKA | UKAS 교정 인증서가 포함된 PS4R | 각각 |
| PS4R-NPL | NPL 교정 인증서가 포함된 PS4R | 각각 |

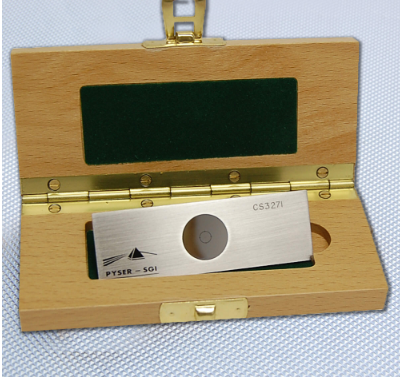

PS16 크로스 스케일 1MM/0.01MM, 마이크로미터 스케일
Key Features
각 1mm 길이 눈금이 0.01mm 분할로 세분화된 교차 눈금이 있는 보정 슬라이드는
스테인리스 스틸 슬라이드 마운트에 일련 번호가 새겨져 있습니다
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며, 그 위에 커버글라스가 시멘트로 되어 있습니다.
이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다.
ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서가 제공됩니다.
선폭: 0.0015mm
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS16 | 크로스 마이크로미터, 0.01mm 분할로 1mm 눈금 조정 | 각각 |
| PS16-GRA | PS16과 Grats 비교 인증서 | 각각 |
| PS16-UKA | PS16(UKAS 보정 인증서 포함) | 각각 |
| PS16-NPL | NPL 교정 인증서가 포함된 PS16 | 각각 |
PS16R 반사 광교차 눈금 1MM/0.01MM, 마이크로미터 눈금
Key Features
교차 눈금이 있는 보정 슬라이드는 각 1mm 길이 눈금을 0.01mm 분할로 세분화하여
스테인리스 스틸 슬라이드 마운트에 일련 번호를 새겼습니다.
반사/입사광에 대한 부정적인 이미지
저울은 유리 디스크에 진공 증착된 크롬 이미지로 제작되며,
그 위에 커버글라스가 시멘트로 되어 있습니다.
이것은 스테인리스 스틸 슬라이드 마운트에 장착되며 광택이 나는 나무 케이스에 담겨 제공됩니다.
ISO 요건을 충족하기 위해 국제적으로 추적 가능한 교정 증명서를 사용할 수 있습니다
선폭: 0.0015mm
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS16R | 크로스 마이크로미터, 0.01mm 분할로 1mm 눈금 조정 | 각각 |
| PS16R-GRA | PS16R과 Grats 비교 인증서 | 각각 |
| PS16R-UKA | UKAS 교정 인증서가 포함된 PS16R | 각각 |
| PS16R-NPL | NPL 교정 인증서가 포함된 PS16R | 각각 |

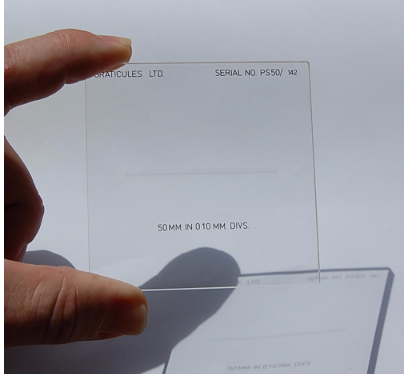

PS50 마이크로미터 눈금 50MM/0.1MM
Key Features
긴 보정 눈금, 50mm 길이를 0.1mm 분할로 세분화하여
75mm x 75mm 유리판에 제공, 추적 가능성을 위한 고유 일련 번호
전체 크기: 75mm x 75mm x 3mm
선폭: 0.012mm
정확도 (전체): 0.002mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS50 | 마이크로미터 눈금 50mm, 0.1mm 분할, 75x75mm 유리판 위에 설치됨 | 각각 |
| PS50-GRA | PS50과 Grats 비교 인증서 | 각각 |
| PS50-UKA | PS50(UKAS 보정 인증서 포함) | 각각 |
| PS50-NPL | NPL 교정 인증서가 포함된 PS50 | 각각 |

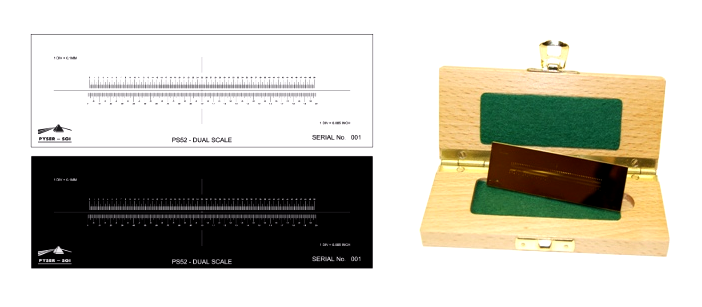

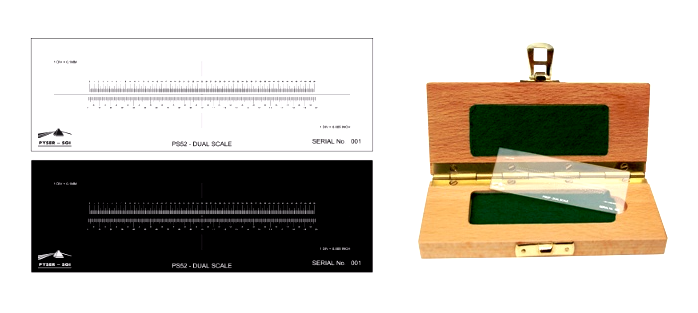

새로운 PS52P 듀얼 스케일 보정 슬라이드
Key Features
새로운 듀얼 스케일 보정 슬라이드
단일 슬라이드에 2개의 ″ 임페리얼(영어) 및 50mm 미터법 눈금 표시
긍정 및 부정 버전
추적 가능성을 위한 고유 일련 번호
국제 서비스 이용 가능
Graticules Optics는 이중 임페리얼/메트릭 스케일의 이점을 가진 이 보정 슬라이드를 도입했습니다.
PS52P는 투과광 애플리케이션용이며 밝은 크롬 포지티브 이미지를 제공합니다.
스테레오 현미경이나 이미징 시스템과 같이 넓은 시야를 가진 광학 제품을 보정하는 데 이상적입니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS52P | PS52P, 듀얼 캘리브레이션 슬라이드, 포지티브 이미지, 50/0.1mm | 각각 |
| 듀얼 마이크로미터 보정 슬라이드, 76mm x 25mm, 포지티브 이미지, 0.1mm 분할 50mm 및 0.005" 분할 2", 일련 번호 부여, 나무 케이스 제공 |
| PS52P-UKA | UKAS 인증서가 있는 PS52P | 각각 |
PS25 MKII 경도 시험기 보정 슬라이드 - 비커스/록웰
Key Features
비커스 및 로크웰 경도 테스트기를 보정하기 위한 다이아몬드 모양과 눈금이 있는 반사광 보정 슬라이드
참고: 위에 표시된 PS25 사진.
비커스 앤 록웰 방식의 경우 크기와 x-y 스케일이 다양한 다이아몬드 모양의 PS25를 제공합니다.
슬라이드의 각 표시는 크기에 따라 명확하게 식별됩니다.
PS25는 이미지 정밀도가 진공 증착 크롬으로 표시된 유리 디스크를 가지고 있으며,
이를 스테인리스 스틸 슬라이드 마운트로 시멘트화하여 내구성이 매우 뛰어납니다.
슬라이드에는 슬라이드 마운트에 지울 수 없는 고유한 일련 번호가 표시되어 있으며
국제 추적 가능한 교정 인증서와 함께 제공될 수 있습니다.
PS25 패턴 세부 사항:
다이아몬드: (점대점, mm′s) 0.5, 0.3, 0.2, 0.1. 0.05. 0.02
저울: 수평 및 수직, 0.1mm 분할 2mm
정확도 (전체) ±0.0015mm
이 제품은 광택이 나는 나무 상자에 담겨 제공됩니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS25 | 경도 시험기용 보정 슬라이드 - 비커스/록웰 | 각각 |
| PS25-UKA | PS25(UKAS 보정 인증서 포함) | 각각 |

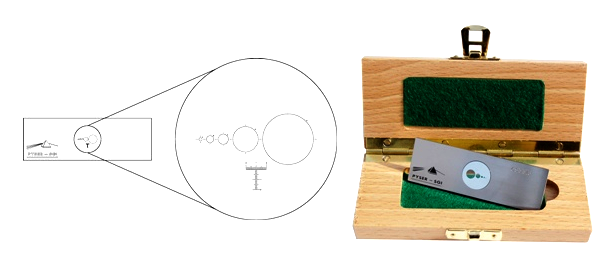

PS26 MKII 경도 시험기 보정 슬라이드 - BRINELL
Key Features
브리넬 경도 테스트기를 보정하기 위한 원 모양과 눈금이 있는 반사광 보정 슬라이드
브리넬 방법의 경우, 다양한 크기와 x-y 스케일의 볼 압입 모양을 나타내는 일련의 원을 가진 PS26을 제공합니다. PS26은 유리 슬라이드에 정밀하게 표시된 크롬 증착 이미지를 가지고 있습니다.
슬라이드의 각 표시는 크기에 따라 명확하게 식별됩니다.
슬라이드는 국제 추적 가능한 교정 증명서와 함께 제공될 수 있습니다.
이 제품은 광택이 나는 나무 케이스에 담겨 제공됩니다.
PS26 패턴 세부 사항:
Circles: (Diameter, mm′s) 5.0, 2.5, 1.0, 0.7, 0.3
저울: 수평 및 수직, 0.1mm 분할 5mm
정확도 (전체) ±0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS26 | 경도 시험기용 보정 슬라이드 - 브리넬 | 각각 |
| PS26-UKA | PS26(UKAS 보정 인증서 포함) | 각각 |
PS52N 듀얼 스케일 보정 슬라이드
Key Features
새로운 듀얼 스케일 보정 슬라이드
단일 슬라이드에 2개의 ″ 임페리얼(영어) 및 50mm 미터법 눈금 표시
긍정 및 부정 버전
추적 가능성을 위한 고유 일련 번호
국제 서비스 이용 가능
그래큘스 옵틱스는 이중 임페리얼/메트릭 스케일의 이점을 가진 새로운 보정 슬라이드를 출시했습니다.
PS52N은 입사광 응용을 위해 저반사 크롬으로 형성된 네거티브 패턴을 가지고 있어 뛰어난 대비를 제공합니다.
스테레오 현미경이나 이미징 시스템과 같이 넓은 시야를 가진 광학 제품을 보정하는 데 이상적입니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| PS52N | PS52N, 듀얼 보정 슬라이드, 네거티브 이미지, 50/0.1mm | 각각 |
| 듀얼 마이크로미터 보정 슬라이드, 76mm x 25mm, 네거티브 이미지, 0.1mm 분할 50mm 및 0.005" 분할 2", 일련 번호 부여, 나무 케이스 제공 |
| PS52N-UKA | PS52N(UKAS 보정 인증서 포함) | 각각 |
