고압가스 안전관리법 시행규칙 제2조에 의거하여,
실내 고압가스 사용 시 반드시 실린더 캐비닛 설치가 필수입니다.
특히 가연성, 독성, 반응성 가스를 안전하게 취급하기 위한 최적의 설비, 국산 인증형 가스 캐비닛 입니다.
제품 특징 및 기능

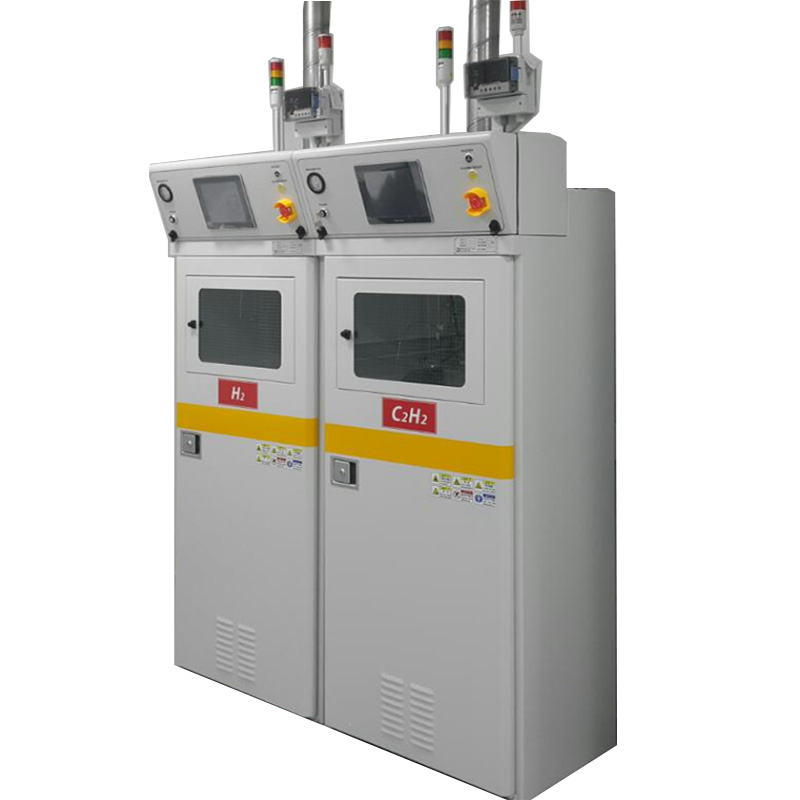

Gas Safety Cabinet
고위험 가스 사용환경에 특화된 안전 캐비닛
누출 감지, 차단, 배기, 알람이 통합된 시스템
한국가스안전공사 인증 및 맞춤형 제작 가능
Feature
실험실 및 제조공정에서 사용하는 특수가스에 대한 정압/정량 공급이 가능한 시스템
독성가스 및 가연성가스의 용기저장 및 공급을 위한 안전한 시스템
연구목적 및 사용환경에 반영한 자재 사양 선정 및 캐비닛 시스템 제작
연구원 및 사용자의 요청을 반영한 맞춤형 캐비닛 구동프로그램
한국가스안전공사 인증 제품
「고압가스용 실린더캐비닛 제조의 시설기술검사기준(KGS AA913)」
국제제조품질경영시스템(ISO9001, ISO14001)을 통한 제조품질보증
G.M.S(가스모니터링시스템)를 통한 기준 시스템과의 연계
G.M.A(가스모니터링어플리케이션)을 통한 제어 및 감시 영역 확장
주요 구성
비상창 / 키스위치 / 도어 락 / 내부 조명
PVC 노이즈 필터, 멀티 소레노이드 매니폴드
터치스크린 PLC 제어 / 알람 / 가스 모니터링 연동

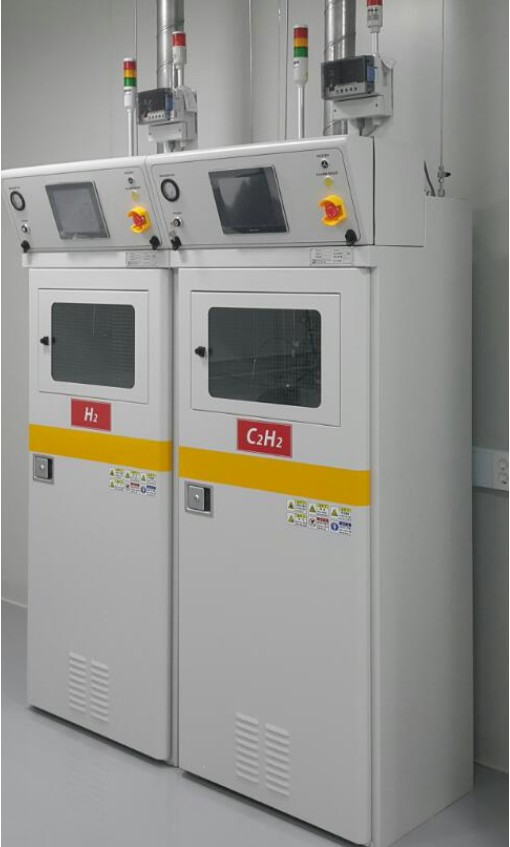

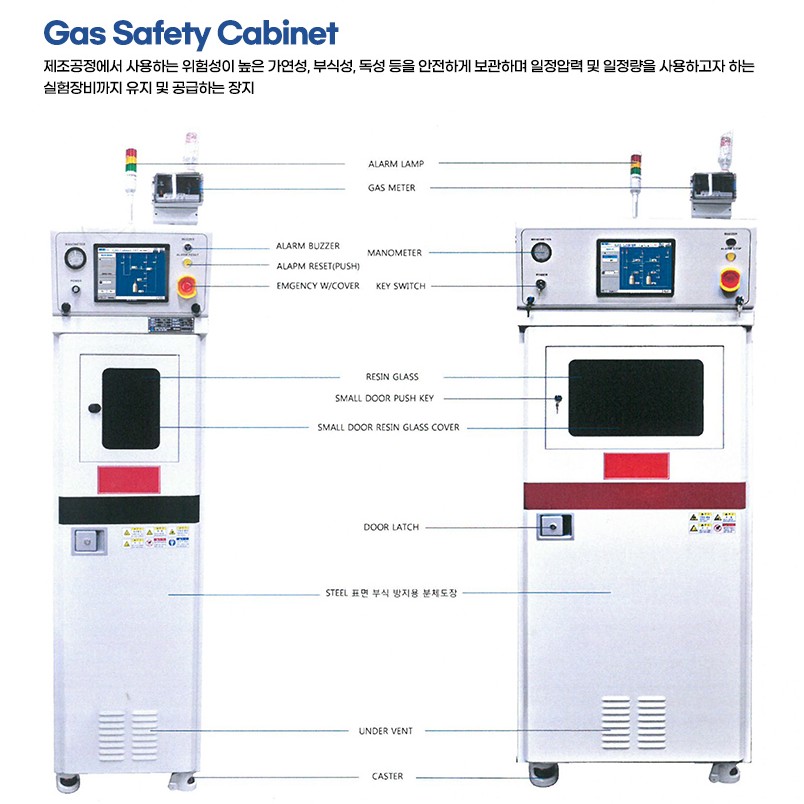

Body Design
전면 터치패널형 PLC 제어 시스템 (Auto Type)
2중 구조 강철제 바디로 내구성 향상
화재 감지기, 비상 배기, 감압기, 체크 밸브, 센서 내장
2.3T의 부식방지용 분체도장 처리한 Steel 케이스 및 Metal Wire 안전유리(5T)
GMS와 연계가능한 Touch Screen & PLC Controller (Full Auto Type)
가스의 연속공급을 위한 자동전환 기능 및 전환 시 자동 Purge 및 자동공급 기능
-Manometer로 외부 Vent 풍량 확인 및 100ø 환기구 설치
응급상황 시 캐비닛을 통하여 공급중인 가스를 긴급차단가능 적용
내부 공급가스의 누기를 확인하기 위한 GAS DETECTOR, 경광등 설치
GAS DETECTOR의 신호에 의한 VALVE SHUTTER 구동으로 공급가스의 차단
케이스 하부 통풍구에 여과필터 설치를 파티클 제거 공기 유입
독성가스 및 가연성가스 특성에 적합한 안전설비 설치
(valve shutter, load cell, heater,sprinkler,smoke sensor, temp sensor 등)

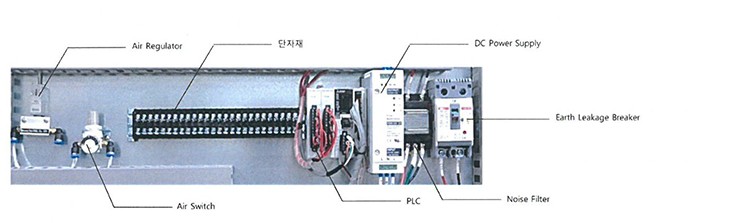

전자 및 제어 시스템
Electronic & Control Panel
고전압 차단, 내부 온도·센서 감지, 오토 닫힘 기능
가스 누출 시 자동 차단 및 배기 제어
SMS/알람 연동 기능(옵션)
자체 전원 공급 및 차단을 위한 ELB SW (5A) or (10A)
수동, 자동 제어를 위한 PLC Unit (A/D, DI/DO 16Ch)
사용자 관리를 위한 PW 채택 (2단계)
에어 밸브에 균일한 압력공급을 위한 레귤레이터 채택
에어 공급 유무를 확인 위해 에어 SW 채택
Switching Power Supply (DC24V) 채택에 의한 안정화 전원 공급
정전에 대비한 Small UPS 채택 가능 (Option)
정전시 에어 공급을 위한 Small Air 보조 장치 채택 가능 (Option)

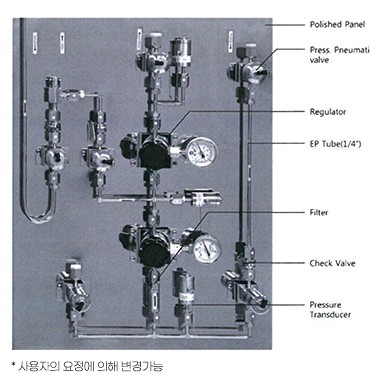

Gas Supply Control Panel
ST/SS304 고급 패널 / 고순도 Medical Grade 튜브
Regulator, Check Valve, Manual Valve 등 정밀 부품 구성
가스 유량, 압력, 상태 실시간 확인 및 제어 가능
STS304 1.5T Polished Gas Panel 사용
장치류 및 배관류는 E.P(Electro Polishing) Grade 적용
가스의 흐름을 유지하기 위한 Check Valve의 구간별 설치
- 압력 조정 및 확인을 위한 Regulator 및 Gauge 구성
압력감지를 통한 가스방향의 자동전환 및 자동제어를 위한
Press. Pneumatic Valve / Press. Transmitter 구성
가스의 흐름 방향과 일치하도록 Valve 및 Filter 등의 설치
캐비닛을 구성하는 모든 Tube 절단 및 절단면 가공은 전용공구 (Tube Cutter 및 End-mill 등) 사용
모든 용접은 Automatic Welding을 실시
- Tube 및 Fitting류의 용접부 외면은 E.P 처리하여 산화방지
Valve, Regulator 등은 전용 Bracket을 이용하여 고정
Leak Test는 사용압력의 1.25배 이상으로 진행하여 검수
독성가스 및 가연성가스의 특성에 따라 가스공급 제어판넬의 구성이 변경 될 수 있으며 사용자와의 협의에 따라
Air bleed valve, Safety valve, Relief valve, Sensor류 등의 추가 설치 가능(Option)

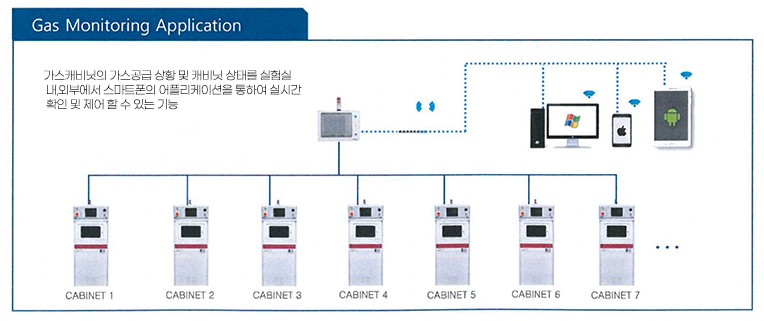

가스 모니터링 연동 시스템
다수의 캐비닛을 통합 가스 모니터링 시스템과 연결 가능
센서 기반 알림, 이력 관리, 실시간 누출 감지 지원
중앙관제실 및 PC/모바일에서 실시간 확인 가능

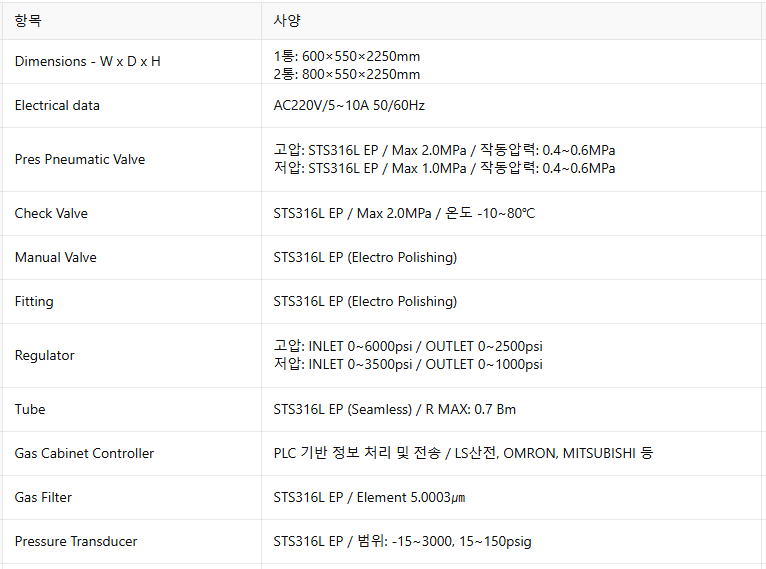

제품 사양
