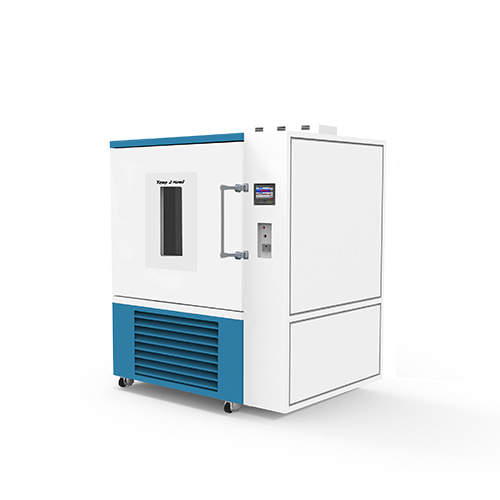

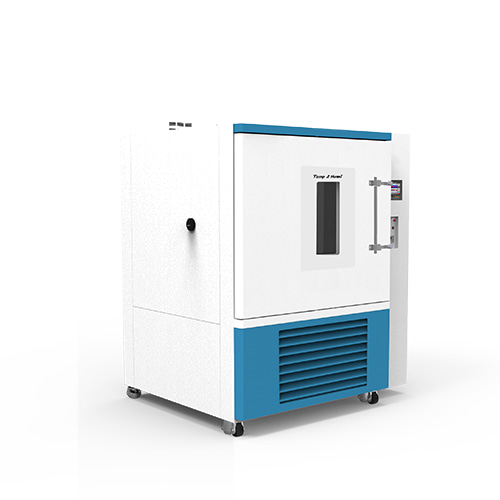

-25℃ 항온기 SH-CH-U1

품명 -25℃ 항온기 SH-CH-U1
판매가 13,328,700원
브랜드 비전랩사이언스
원산지 국내
4,000원 (100,000원 이상 무료배송)
상품명
수량
판매가

총 금액/수량 : 13,328,700원

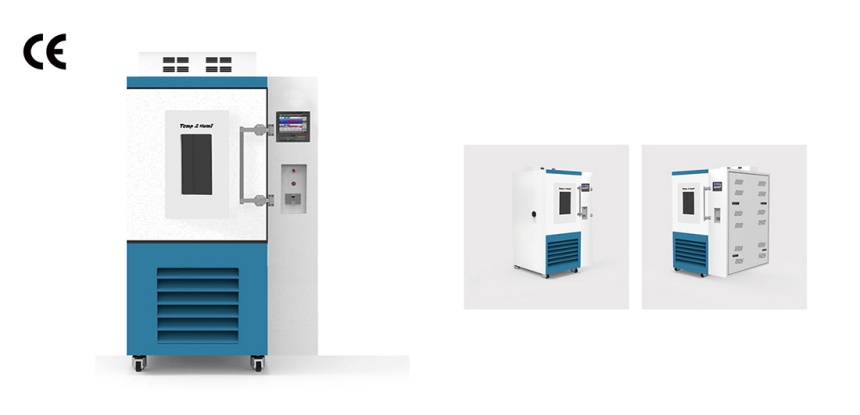

-25℃ 항온기

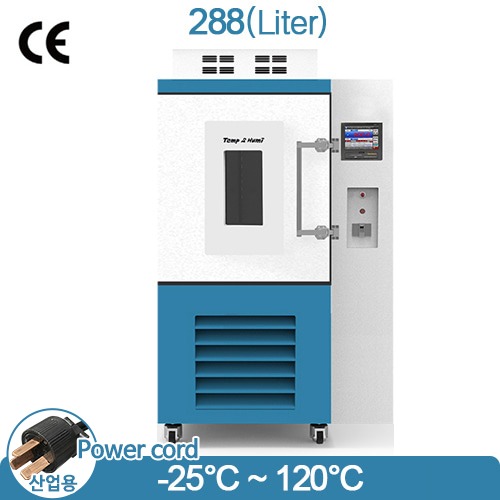

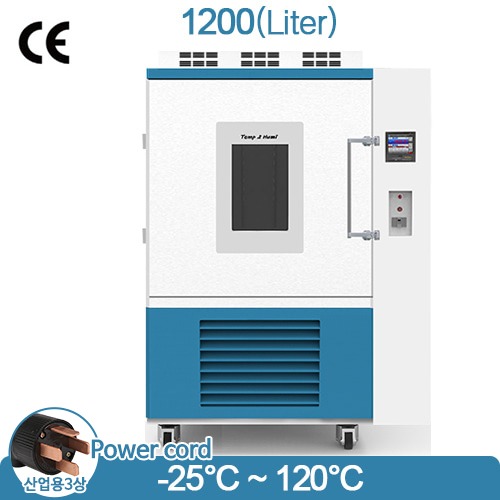

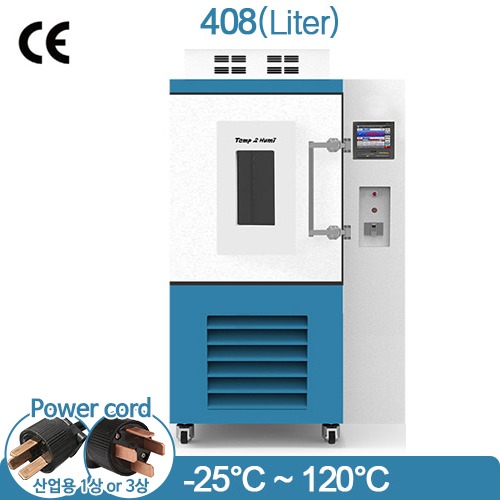

SH-CH-150U1 / SH-CH-288U1 /SH-CH-408U1 /SH-CH-800U1 /SH-CH-1200U1













제품명 -25℃ 항온기 (-25℃~120℃ Temp Control Model Climate Chamber)

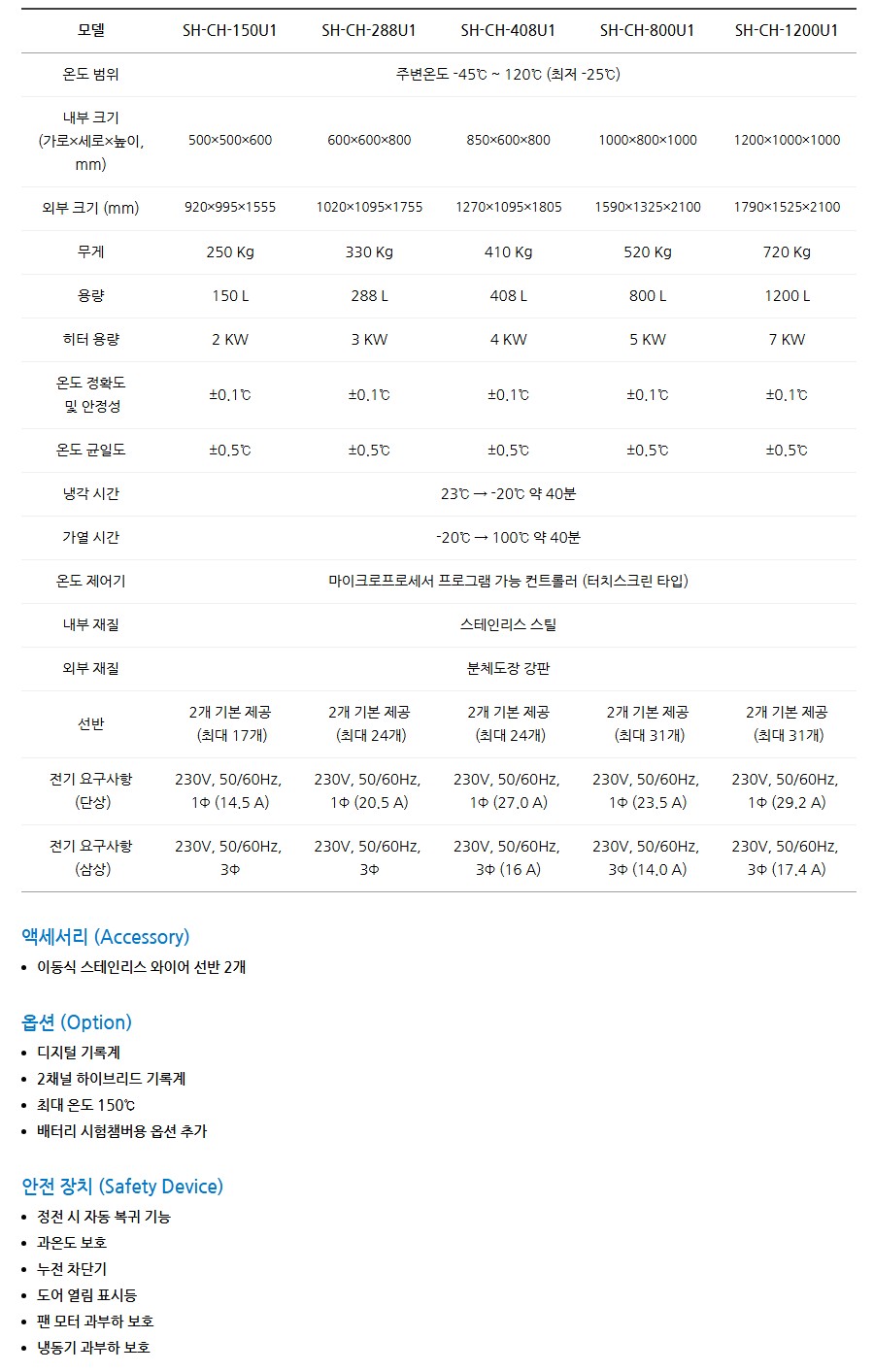

Model SH-CH-150U1 SH-CH-288U1 SH-CH-408U1 SH-CH-800U1 SH-CH-1200U1
Temp Range Amient -45℃ ~ 120℃(Ambient -55℉~248℉) (Low limit -25℃)
Dimension Internal 500x500x600mm 600x600x800mm 850x600x800mm 1000x800x1000mm 1200x1000x1000mm
(W×D×H ) 19.69x19.69x23.62'' 23.62x23.62x31.50'' 33.46x23.62x31.50'' 39.37x31.50x39.37'' 47.24x39.37x39.37''
Dimension External 920x995x1555mm 1020x1095x1755mm 1270x1095x1805mm 1590x1325x2100mm 1790x1525x2100mm
(W×D×H ) 36.22x39.17x61.22'' 40.15x43.11x69.09'' 50 .00x43.11x71.06'' 62.60x52.16x82.67'' 70.47x60.03x82.67''
Weight 250 Kg 330 Kg 410 Kg 520 Kg 720 Kg
Capa 150 L 288 L 408 L 800 L 1200 L
Heater Capa 2 KW 3 KW 4 KW 5 KW 7 KW
Temp Accuracy & Stability ±0.1℃ ±0.1℃ ±0.1℃ ±0.1℃ ±0.1℃
Temp Uniformity ±0.5℃ ±0.5℃ ±0.5℃ ±0.5℃ ±0.5℃
Cool Down Time 23℃ ~ -20℃ (73.4℉~-4℉) About 40min 23℃ ~ -20℃ (73.4℉~-4℉) About 40min 23℃ ~ -20℃ (73.4℉~-4℉) About 40min 23℃ ~ -20℃ (73.4℉~-4℉) About 40min 23℃ ~ -20℃ (73.4℉~-4℉) About 40min
Heating Up Time -20℃ ~ 100℃ (-4℉~212℉) About 40min -20℃ ~ 100℃ (-4℉~212℉) About 40min -20℃ ~ 100℃ (-4℉~212℉) About 40min -20℃ ~ 100℃ (-4℉~212℉) About 40min -20℃ ~ 100℃ (-4℉~212℉) About 40min
Temp Controller Microprocessor Programmable Controller Touch Screen Type Microprocessor Programmable Controller Touch Screen Type Microprocessor Programmable Controller Touch Screen Type Microprocessor Programmable Controller Touch Screen Type Microprocessor Programmable Controller Touch Screen Type
Material Internal Stainless Steel Stainless Steel Stainless Steel Stainless Steel Stainless Steel
Material External Steel Plate with Powder Heating Coated Steel Plate with Powder Heating Coated Steel Plate with Powder Heating Coated Steel Plate with Powder Heating Coated Steel Plate with Powder Heating Coated
Shelves 2 Supplied (17 Maximum) 2 Supplied (24 Maximum) 2 Supplied (24 Maximum) 2 Supplied (31 Maximum) 2 Supplied (31 Maximum)
Electrical Requirements 14.5 A 20.5 A 27.0 A 23.5 A 29.2 A
230V ,50/60Hz, 1Φ
Cat. No. 50Hz(60Hz) CH150U1230-50 (CH150U1230-60) CH288U1230-50 (CH288U1230-60) CH408U1230-50 (CH408U1230-60) CH800U1230-50-3 (CH800U1230-60-3) CH1200U1230-50-3 (CH1200U1230-60-3)
Electrical Requirements N/A N/A 16 A 14.0 A 17.4 A
230V,50/60Hz, 3Φ
Cat. No. 50Hz(60Hz) CH408U1230-50-3 (CH408U1230-60-3) CH-800U1380-50-3 (CH-800U1380-60-3) CH-1200U1380-50-3 (CH-1200U1380-60-3)


    ? Accessory
  • -Movable stainless wire shelves 2EA
    ? Option
  • -Digital recorder
  • -2CH Hybrid recorder
  • -Max temperature 150℃
    ? Safety Device
  • -Automatic reset function incoming power cut
  • -Over temp protection
  • -Electric leakage breaker
  • -Door open lamp display
  • -Fan motor over load protection
  • -Refrigerator over load protection

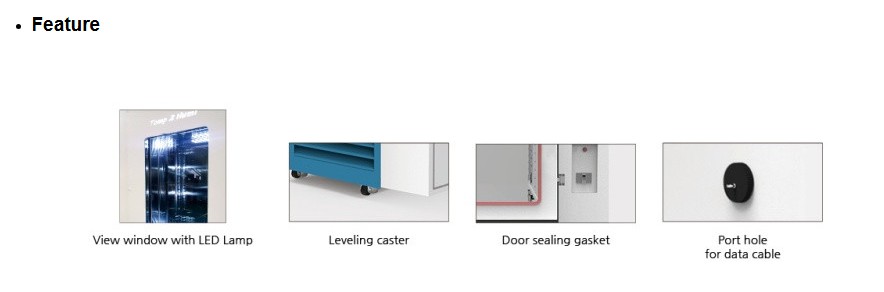

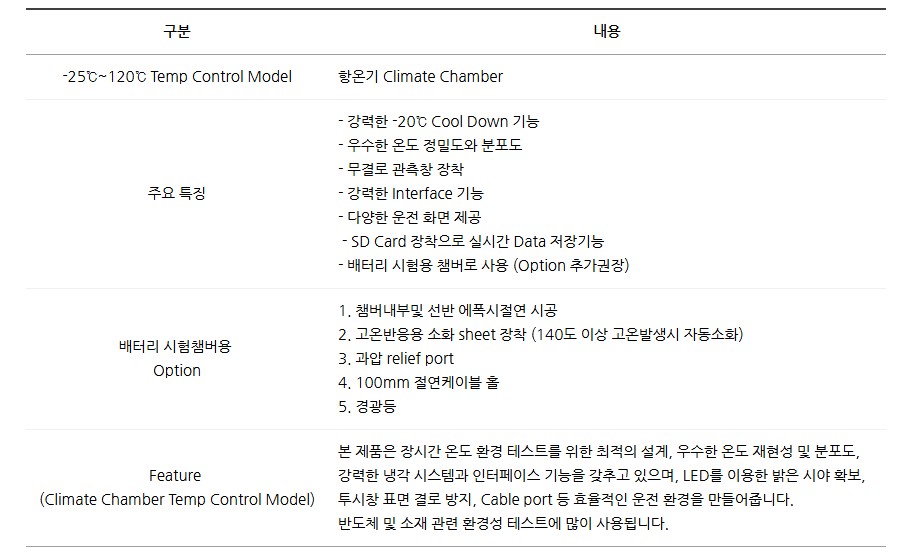

Climate Chamber_Temp Control Model -Feature

본 제품은 장시간 온도 환경 테스트를 위한 최적의 설계, 우수한 온도 재현성 및 분포도, 강력한 냉각 시스템과 인터페이스 기능을 갖추고 있으며, LED를 이용한 밝은 시야 확보, 투시창 표면 결로 방지, Cable port 등 효율적인 운전 환경을 만들어줍니다.

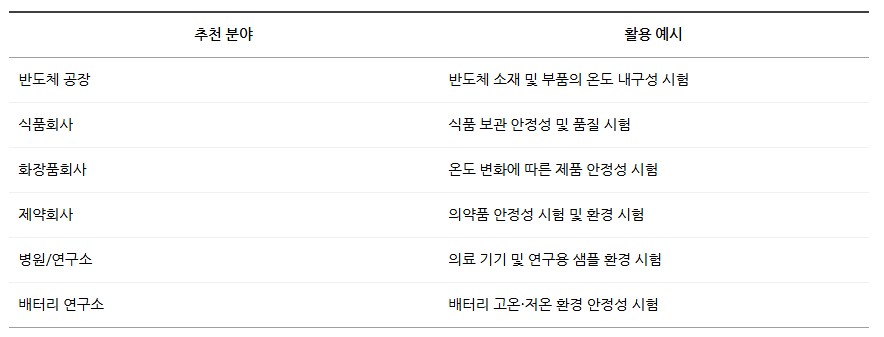

반도체 및 소재 관련 환경성 테스트에 많이 사용됩니다.





Shelves' detail



Catalog No.TypeDIMENSION(WxDxH)WeightMaterialApplicable Model
CHWS150WIRE PLATE470x475x81 KgStainless SteelSH-CH-150 Series
CHPS150PUNCH PLATE470x475x171.9 Kg
CHWS288WIRE PLATE570x575x81.4 KgSH-CH-288 Series
CHPS288PUNCH PLATE570x575x172.8 Kg
CHPS408PUNCH PLATE820x575x175 KgSH-CH-408 Series
CHPS800PUNCH PLATE970x775x178 KgSH-CH-800 Series
CHPS1200PUNCH PLATE1170x975x1712 KgSH-CH-1200 Series



프로그램 컨트롤러 Programmable Controller

Controller


  • 표시부와 제어부 분리가능
  • 온도1채널(가열/냉각 지원)
  • 사진처럼 선명한 화질(640 X 480,TFT)
  • 18bit A/D 컨버터를 통한 고정밀 제어
  • PID 그룹의 세분화
  • 고감도 터치방식 인터페이스
  • 한 세그먼트당 최대 운전시간 999시간 59분 59초
  • DI16점, DO 12점 기본제공, Digital Output 32점(12+20) 접점 출력으로 사용 가능
  • 강력한 통신 속도 115.200bps의 빠른 통신 속도 제공
  • 사용자 화면 구성 지원
  • 디지털 레코더 기능
  • SD 메모리 카드 지원
  • VESA 마운트 지원
  • 무상제공 되는 PC Software 및 언어 지원(한글, 영어, 중국어, 일어, 러시아어)


GroupSpecification
DisplayDisplay5.7” TFT-LCD
Screen Resolution640(W) x 480(H)
LanguageKOR/ENG/JPN, KOR/ENG/CHN, KOR/ENG/RUS
Font3 Font (HEAD/NORM/ART
Start PageSupport user`s start page
User Screen16 customized user screen for screen saver
Mount MethodPanel mount, VESA mount(MIS-D 75)
Control ModeTEMP 1CH : Heat and Cool Support
Max Channel1 Channel
Pattern & Segments80pattern / Max 1200 segments , Max 999hour 59Min 59Sec can be set
InputTCK, J, E, T, R, B, S, L, N, U, W, PL, C,
RTDPt100(JIS/IEC), JPt100(JIS)
Analog Voltage Input0.4V~2V DC, 1~5V DC, 0~10V, -10~20 mV  DC,1~100 mV  DC(4~20 mA , 0~20 mA, External Resistance 250Ω, 500Ω)
OutputControl Output1 Channel MV(0~100%)
Current Output4~20mA DC(Load Resistance : Max 600Ω)
Voltage Output24V DC(pulse width : Minimum5ms)
Transmission Output1 Channel (PV, SP, MV)
Digital InputContact TypeRUN/STOP/HOLD/STEP by DI, Pattern Number, Delay time of detecting DI error, Trouble Input by DI, Available to customize DI error
Contact capacityMax 12V DC, 10mA
Digital OutputRelayC contactNormal Open 30V DC 5A, 250V AC 5A Normal Close 30V DC 1, 250V AC 2A
A contactNormal Open 30V DC 3A, 250V AC 3A
Open CollectorON voltage across contacts at less than 2V, the leakage currentless than 100 ㎂
Sampling Time250ms
Accuracy±0.1% of FS ±1 digit
PID ControlPID group6 group(Zone PID 6 group or Deviation PID 1 group or Seg PID 6 group)
PID typeZone PID, Dev PID, Seg PID
CommunicationInterfaceFlexible to change between RS485/RS232C by Dip switch, Max. 31 nodes.
ProtocolPC Link(Checksum), MODBUS(RTU,ASCII), Sync-Master(CH1,CH2 selectable)
SpeedMax 115,200 bps, Support Ethernet
Data Back-UpObjectSDCard, MMC Card(FAT32 format)
FunctionsBack-up and restore data of Program Pattern / Parameter Settings, and SP/PV/MV vaule
Power SupplyPower24VDC
Power Consumption22VA Max
Operating environment-
Weight-
