제품 특징

- 한국가스안전공사(KGS) 인증 제품

- 고압가스용 실린더 캐비닛 설비기준(KGS AA913) 충족

- ISO9001, ISO14001 국제 품질경영시스템 기반 제조

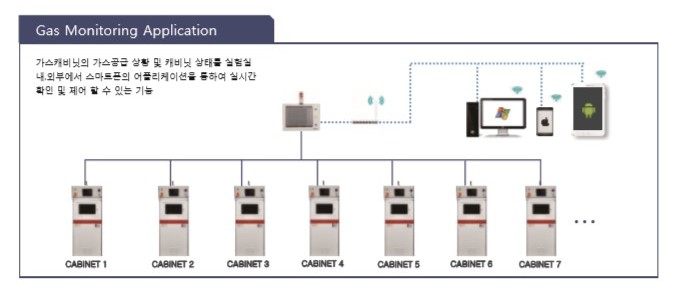

- G.M.S 및 G.M.A 시스템 연계로 가스 모니터링 & 제어 가능

- 정압 / 정량 공급을 위한 구조

제품 기능

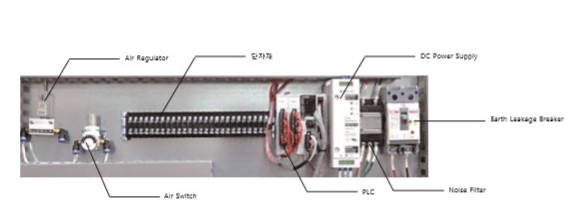

Electronic & Program Control Panel

전원공급/차단용 ELB SW (5A/10A)

PLC 기반 자동제어 (A/D, DI/DO 16ch)

사용자 PW 관리 (2단계)

DC24V 스위칭 파워로 안정적인 전력 공급

정전 대비용 Small UPS / Air 보조장치(Option)

자체 전원 공급 및 차단을 위한 ELB SW (5A) or (10A)

수동, 자동 제어를 위한 PLC Unit (A/D, DI/DO 16Ch)

사용자 관리를 위한 PW 채택 (2단계)

에어 밸브에 균일한 압력공급을 위한 레귤레이터 채택

에어 공급 유무를 확인 위해 에어 SW 채택

Switching Power Supply (DC24V) 채택에 의한 안정화 전원 공급

정전에 대비한 Small UPS 채택 가능 (Option)

정전시 에어 공급을 위한 Small Air 보조 장치 채택 가능 (Option)

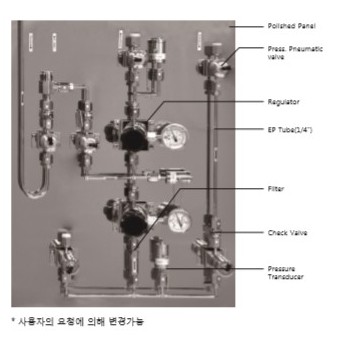

Gas Supply Control Panel

STS304 / 1.5T 재질의 내식성 가스패널

배관 E.P(Electro Polishing) 처리

구간별 밸브 & 필터로 가스 흐름 유지

용접부 EP 처리로 산화방지

특성가스에 따라 밸브/센서류 커스터마이징 가능

STS304 1.5T Polished Gas Panel 사용

장치류 및 배관류는 E.P(Electro Polishing) Grade 적용

가스의 흐름을 유지하기 위한 Check Valve의 구간별 설치

- 압력 조정 및 확인을 위한 Regulator 및 Gauge 구성

압력감지를 통한 가스방향의 자동전환 및 자동제어를 위한

Press. Pneumatic Valve / Press. Transmitter 구성

가스의 흐름 방향과 일치하도록 Valve 및 Filter 등의 설치

캐비닛을 구성하는 모든 Tube 절단 및 절단면 가공은 전용공구 (Tube Cutter 및 End-mill 등) 사용

모든 용접은 Automatic Welding을 실시

- Tube 및 Fitting류의 용접부 외면은 E.P 처리하여 산화방지

Valve, Regulator 등은 전용 Bracket을 이용하여 고정

Leak Test는 사용압력의 1.25배 이상으로 진행하여 검수

독성가스 및 가연성가스의 특성에 따라 가스공급 제어판넬의 구성이 변경 될 수 있으며

사용자와의 협의에 따라 Air bleed valve, Safety valve, Relief valve, Sensor류 등의 추가 설치 가능(Option)

제품 사양

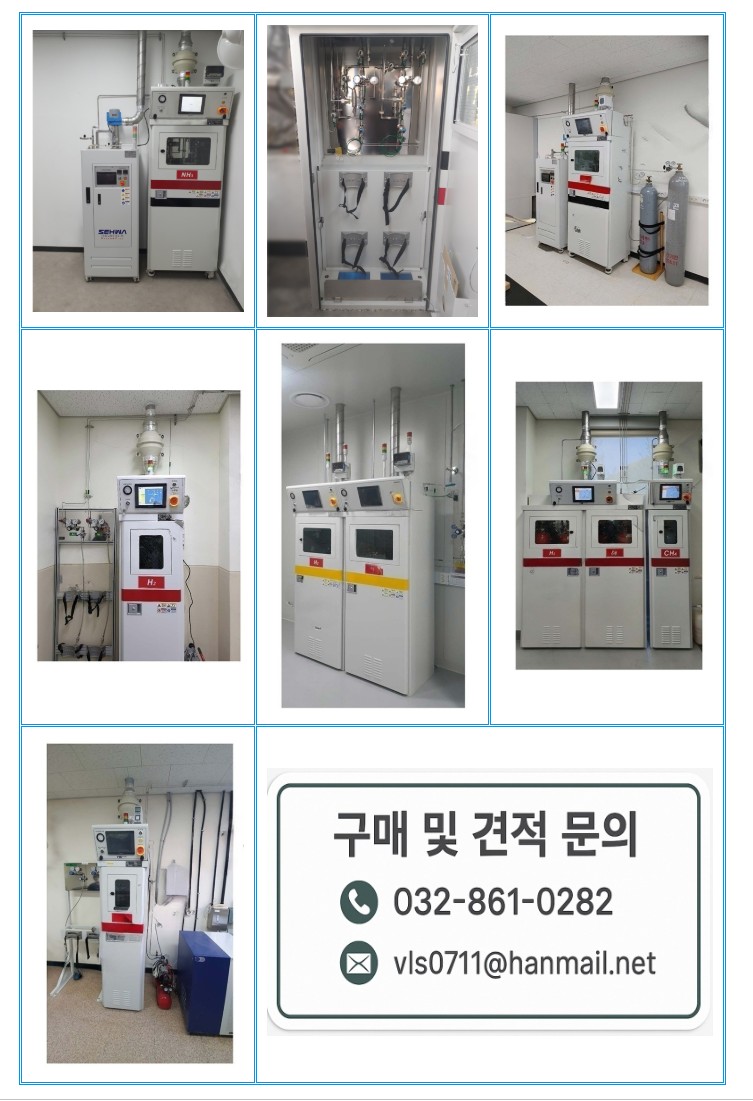

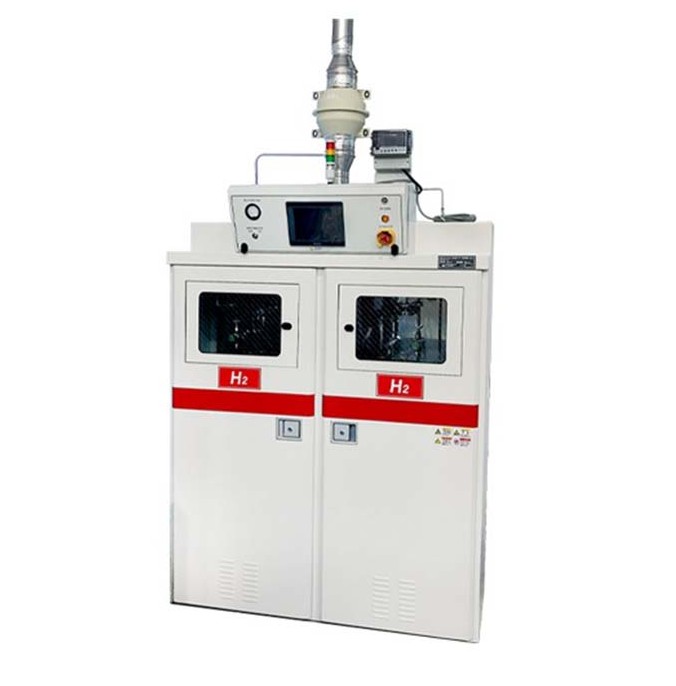

제품 사진
