▶ 제품번호 : NG1, NG2, NG12, NG10, NG5
▶ 제품명 : 입자 크기 및 분포
Particle Sizing & Distribution
입자 크기 및 분포
NG1 패터슨 글로브/서클
NG2 오리지널 포톤 글로브/서클
NG12 수정된 포톤 글로브/서클
NG10 영국 표준 글로브/서클 레티클
NG5 박람회 레티클

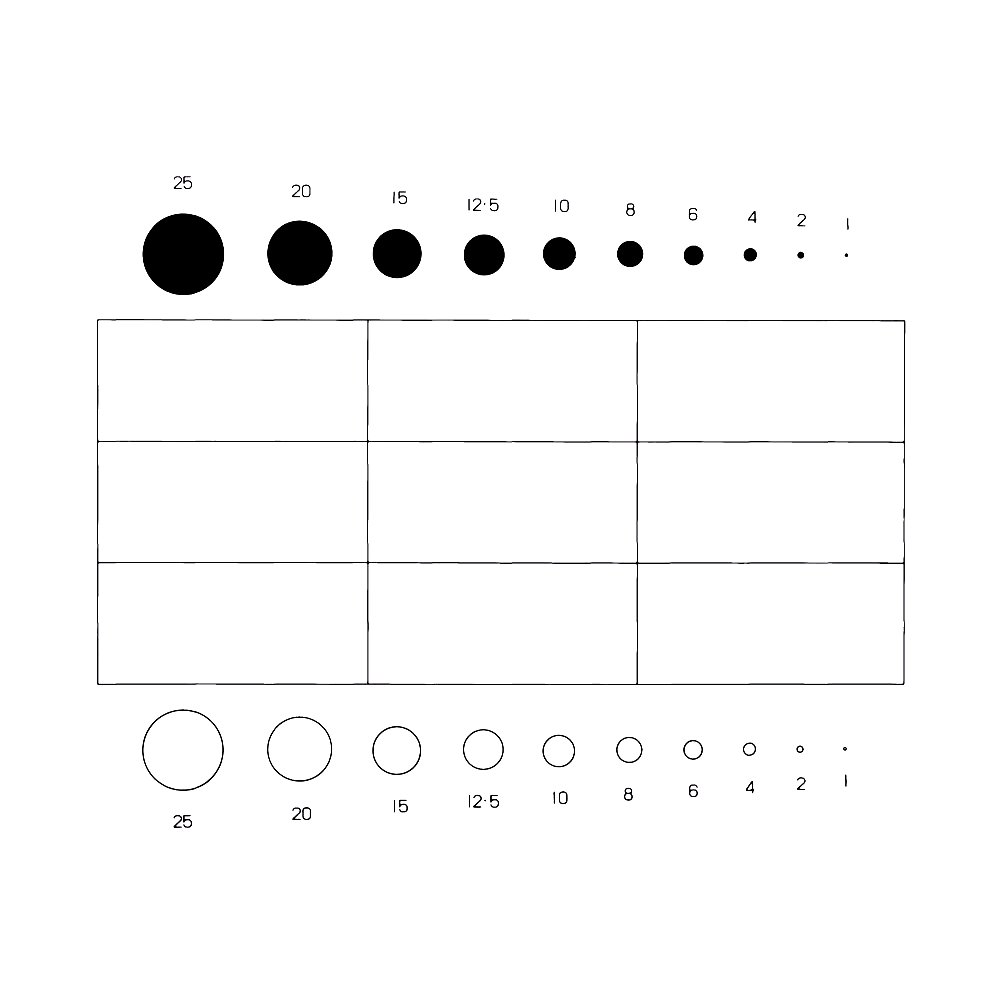

NG1 패터슨 글로브 & 서클
주요 기능
입자 크기 및 계수를 위한 구, 원 및 격자가 있는 접안 렌즈 레티클
레티클 패턴은 중앙 직사각형으로 구성되어 있으며, 9개의 작은 직사각형으로 세분화되어 있으며, 상단과 하단 가장자리를 따라 여러 개의 원과 점(글로브)이 있습니다. 각 원은 지름 단위로 표시되며, 250 단위는 큰 직사각형의 길이입니다. 직사각형 크기는 명목상 4.5mm x 2.025mm이고, 원/점 크기는 명목상 450, 360, 270, 225, 180, 145, 110, 74, 37, 18 마이크론입니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| NG1-16 | NG1, 패터슨 글로브/서클, Ø16mm | 각각 |
| NG1-19 | NG1, 패터슨 글로브/서클, Ø19mm | 각각 |
| NG1-20.4 | NG1, 패터슨 글로브/서클, Ø20.4mm | 각각 |
| NG1-21 | NG1, 패터슨 글로브/서클, Ø21mm | 각각 |
| NG1-23 | NG1, 패터슨 글로브/서클, Ø23mm | 각각 |
| NG1-24 | NG1, 패터슨 글로브/서클, Ø24mm | 각각 |
| NG1-24.5 | NG1, 패터슨 글로브/서클, Ø24.5mm | 각각 |
| NG1-25 | NG1, 패터슨 글로브/서클, Ø25mm | 각각 |
| NG1-26 | NG1, 패터슨 글로브/서클, Ø26mm | 각각 |
| NG1-27 | NG1, 패터슨 글로브/서클, Ø27mm | 각각 |
| NG1-## | NG1, 패터슨 글로브/서클, 기타 | 각각 |

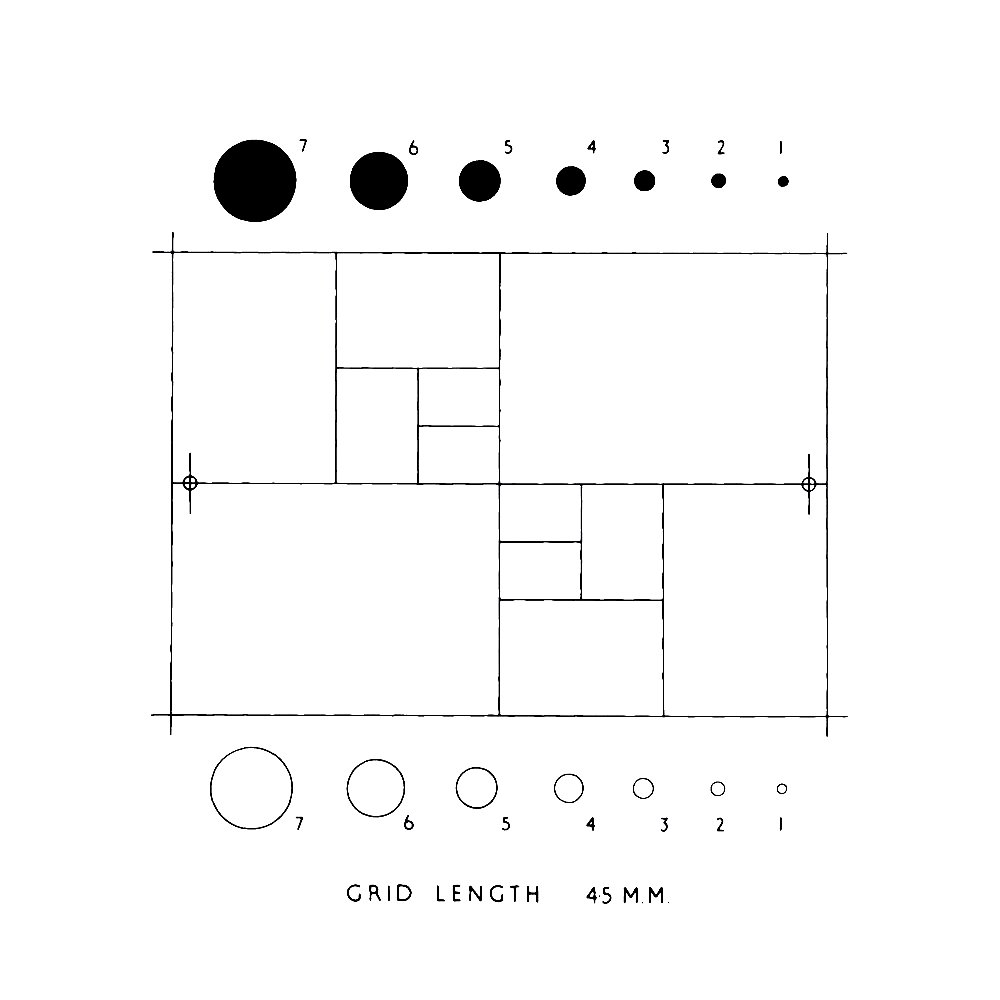

NG10 영국 표준 글로브/서클 레티클
주요 기능
BS3625/BS3260의 요구 사항을 충족하도록 설계된 접안 렌즈 레티클
패턴은 분할된 직사각형의 상단과 하단 가장자리를 따라 크기가 증가하는 원형(점)과 원형으로 구성됩니다. 150에서 0.38 마이크론 범위의 입자 크기를 측정하도록 설계되었습니다. 원과 지구본의 공칭 크기는 560, 400, 280, 200, 149, 100, 70 마이크론입니다. 원 1은 1단위로 정의됩니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 영국 표준 글로브 & 서클 BS 3625 |
| NG10-16 | NG10, 수정된 포톤 로브 & 서클, Ø16mm | 각각 |
| NG10-19 | NG10, 수정된 포톤 로브 & 서클, Ø19mm | 각각 |
| NG10-20.4 | NG10, 수정된 포톤 로브 & 서클, Ø20.4mm | 각각 |
| NG10-21 | NG10, 수정된 포톤 로브 & 서클, Ø21mm | 각각 |
| NG10-23 | NG10, 수정된 포톤 로브 & 서클, Ø23mm | 각각 |
| NG10-24 | NG10, 수정된 포톤 로브 & 서클, Ø24mm | 각각 |
| NG10-24.5 | NG10, 수정된 포톤 로브 & 서클, Ø24.5mm | 각각 |
| NG10-25 | NG10, 수정된 포톤 로브 & 서클, Ø25mm | 각각 |
| NG10-26 | NG10, 수정된 포톤 로브 & 서클, Ø26mm | 각각 |
| NG10-27 | NG10, 수정된 포톤 로브 & 서클, Ø27mm | 각각 |
| NG10-## | NG10, 수정된 포톤 로브 & 서클 등 | 각각 |

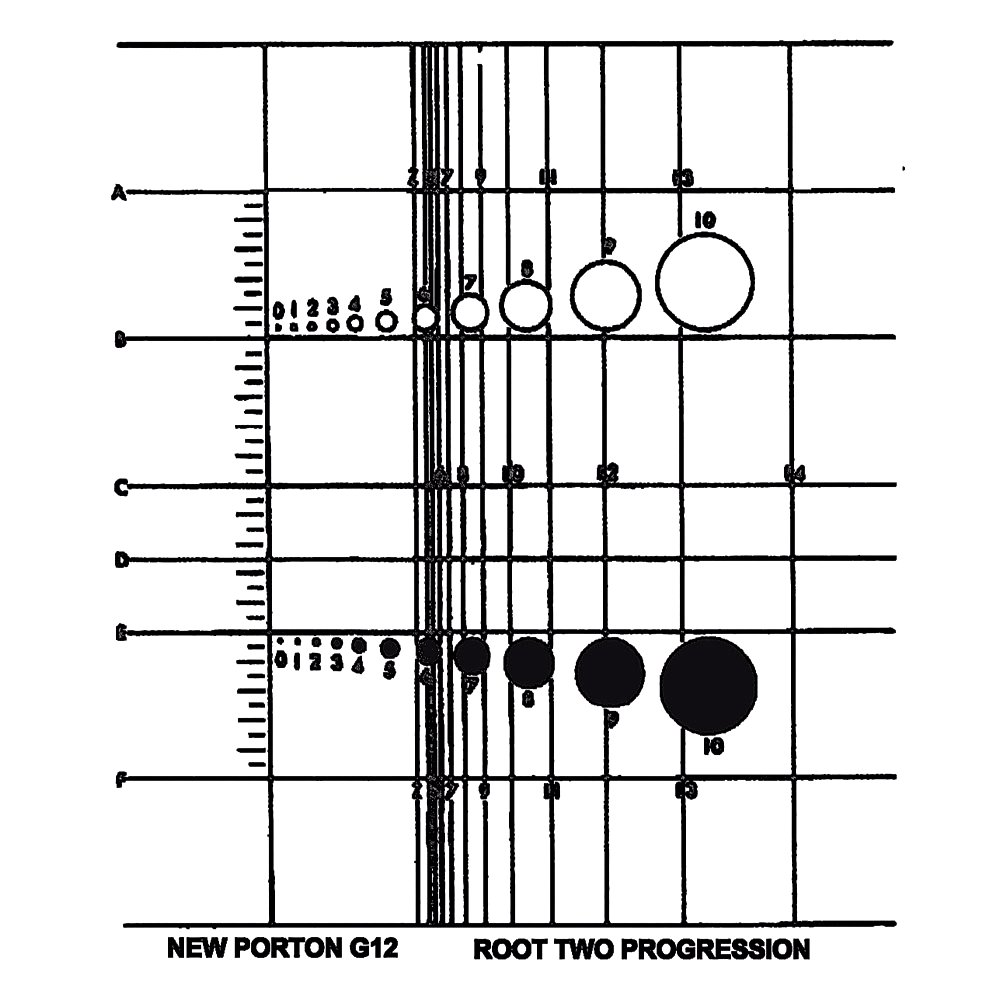

NG12 수정된 포트론 글로브 & 서클
주요 기능
입자 크기 및 계수를 위한 구, 원 및 격자가 있는 접안 렌즈 레티클
이 수정된 버전의 Porton 레티클은 이제 확장된 직사각형 격자 섹션 내부에 원형과 원을 추가하여 횡단 분석을 개선했습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 뉴 포톤 패턴 글로브 & 서클 |
| NG12-16 | NG12, 수정된 포톤 글로브 & 서클, Ø16mm | 각각 |
| NG12-19 | NG12, 수정된 포톤 글로브 & 서클, Ø19mm | 각각 |
| NG12-20.4 | NG12, 수정된 포톤 글로브 & 서클, Ø20.4mm | 각각 |
| NG12-21 | NG12, 수정된 포톤 글로브 & 서클, Ø21mm | 각각 |
| NG12-23 | NG12, 수정된 포톤 글로브 & 서클, Ø23mm | 각각 |
| NG12-24 | NG12, 수정된 포톤 글로브 & 서클, Ø24mm | 각각 |
| NG12-24.5 | NG12, 수정된 포톤 글로브 & 서클, Ø24.5mm | 각각 |
| NG12-25 | NG12, 수정된 포톤 글로브 & 서클, Ø25mm | 각각 |
| NG12-26 | NG12, 수정된 포톤 글로브 & 서클, Ø26mm | 각각 |
| NG12-27 | NG12, 수정된 포톤 글로브 & 서클, Ø27mm | 각각 |
| NG12-## | NG12, 수정된 포톤 글로브 앤 서클 등 | 각각 |

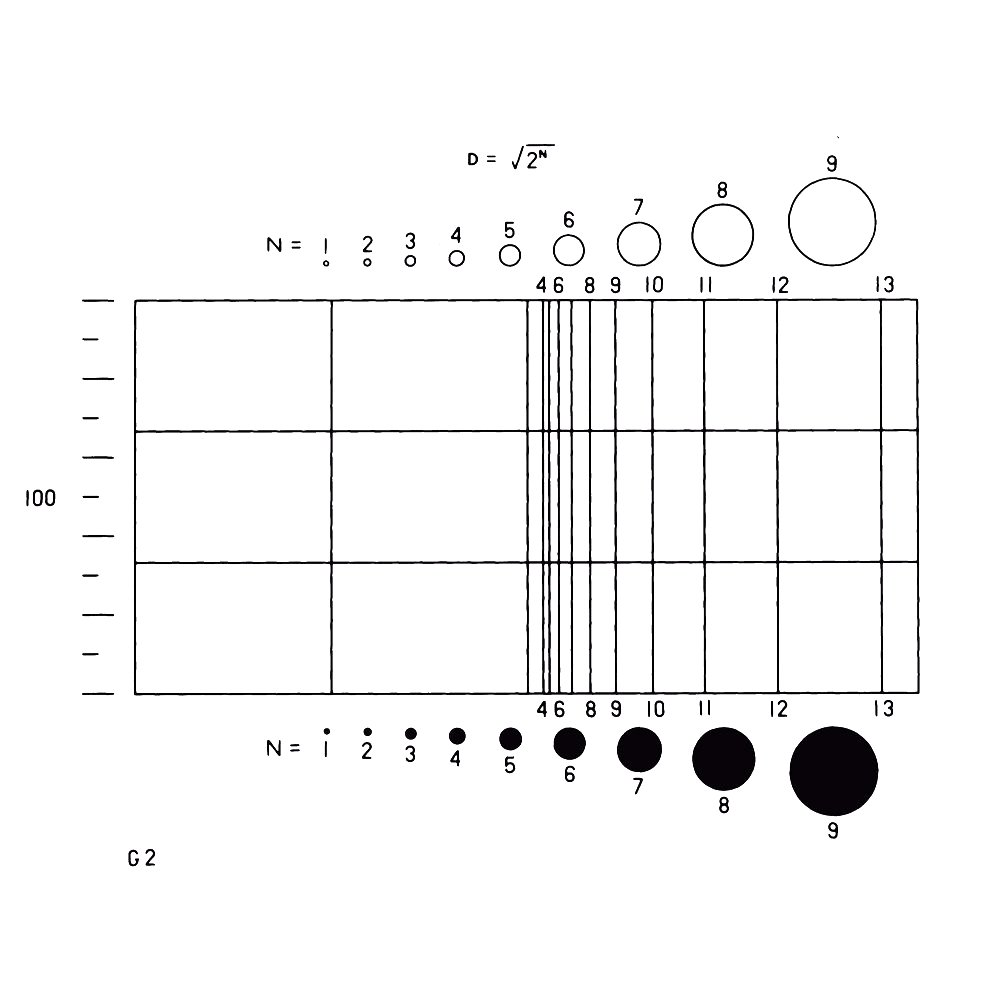

NG2 오리지널 포톤 레티클
주요 기능
원/점 영역과 오른쪽 사각형 분할은 루트 2가 진행됨에 따라 증가합니다. 모든 요소는 참조할 수 있도록 번호가 매겨져 있습니다. 직사각형은 4.5mm x 2.025입니다. 시료는 현미경의 무대에 올려져 있으며, 만나는 모든 입자의 크기를 측정하기 위해 퇴적물을 가로질러 이동합니다.
참고 문헌: K.R. 메이, 과학 기기 저널 제22권 1945년 10월 22일. '캐스케이드 임팩터, 거친 에어로졸 샘플링 도구'
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| NG2-16 | NG2, 오리지널 포톤 글로브/서클, Ø16mm | 각각 |
| NG2-19 | NG2, 오리지널 포톤 글로브/서클, Ø19mm | 각각 |
| NG2-20.4 | NG2, 오리지널 포톤 글로브/서클, Ø20.4mm | 각각 |
| NG2-21 | NG2, 오리지널 포톤 글로브/서클, Ø21mm | 각각 |
| NG2-23 | NG2, 오리지널 포톤 글로브/서클, Ø23mm | 각각 |
| NG2-24 | NG2, 오리지널 포톤 글로브/서클, Ø24mm | 각각 |
| NG2-24.5 | NG2, 오리지널 포톤 글로브/서클, Ø24.5mm | 각각 |
| NG2-25 | NG2, 오리지널 포톤 글로브/서클, Ø25mm | 각각 |
| NG2-26 | NG2, 오리지널 포톤 글로브/서클, Ø26mm | 각각 |
| NG2-27 | NG2, 오리지널 포톤 글로브/서클, Ø27mm | 각각 |
| NG2-## | NG2, 오리지널 포톤 글로브/서클 등 | 각각 |

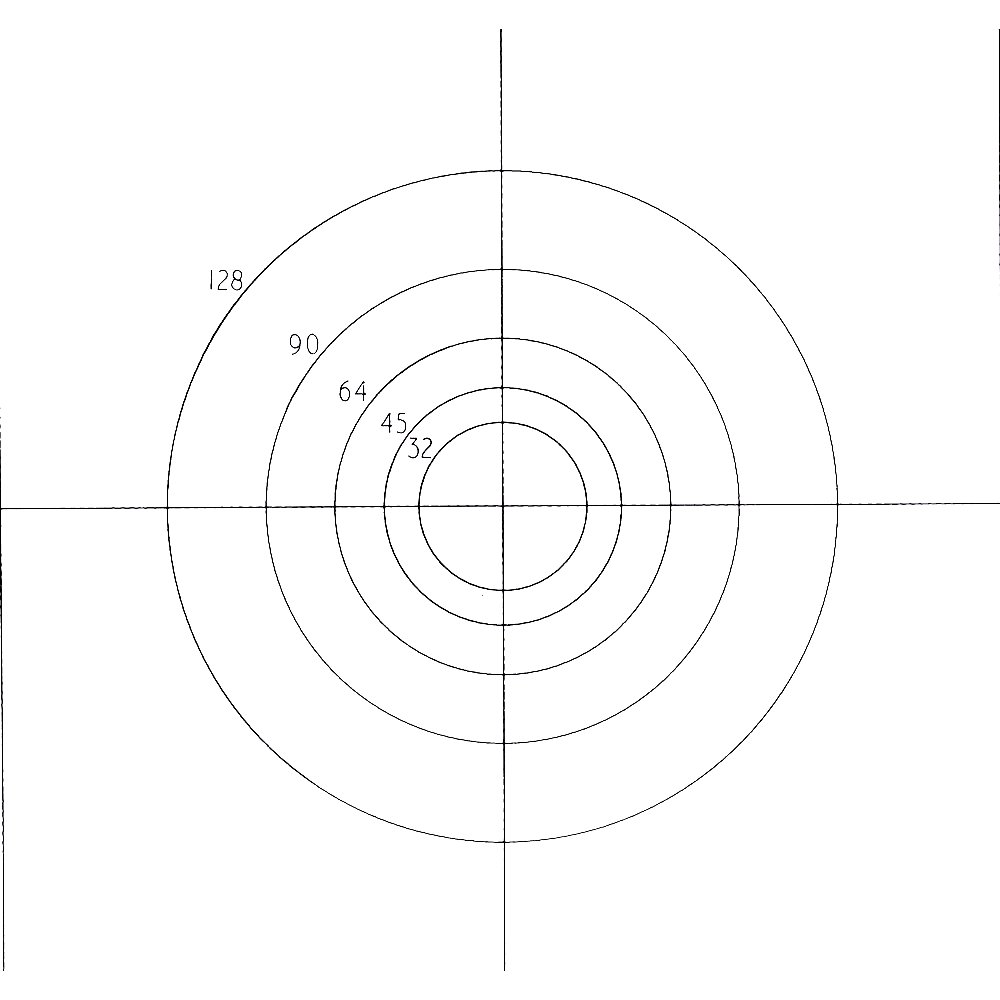

NG5 박람회 레티클
주요 기능
지구본 및 원 레티클의 크기 범위를 확장하도록 설계된 접안 렌즈 레티클
예를 들어 NG2와 함께 사용할 수 있는 루트 2 진행 및 분할 정사각형을 가진 일련의 동심원.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| NG5-16 | NG5, 페어 레티클, Ø16mm | 각각 |
| NG5-19 | NG5, 페어 레티클, Ø19mm | 각각 |
| NG5-20.4 | NG5, 페어 레티클, Ø20.4mm | 각각 |
| NG5-21 | NG5, 페어 레티클, Ø21mm | 각각 |
| NG5-23 | NG5, 페어 레티클, Ø23mm | 각각 |
| NG5-24 | NG5, 페어 레티클, Ø24mm | 각각 |
| NG5-24.5 | NG5, 페어 레티클, Ø24.5mm | 각각 |
| NG5-25 | NG5, 페어 레티클, Ø25mm | 각각 |
| NG5-26 | NG5, 페어 레티클, Ø26mm | 각각 |
| NG5-27 | NG5, 페어 레티클, Ø27mm | 각각 |
| NG5-## | NG5, 페어 레티클, 기타 | 각각 |
