▶ 제품번호 : S1, S2, S4, S8, S11, S12, S16, S22, S48, S20, S21, S9, S10, S28, S29, S78, S1R, S4R, S91, S84, S25, S7, S30, SG7
▶ 제품명 : 스테이지 마이크로미터 및 그리드, S 시리즈
Stage Micrometers & Grids, S-Series
스테이지 마이크로미터 및 그리드, S-시리즈

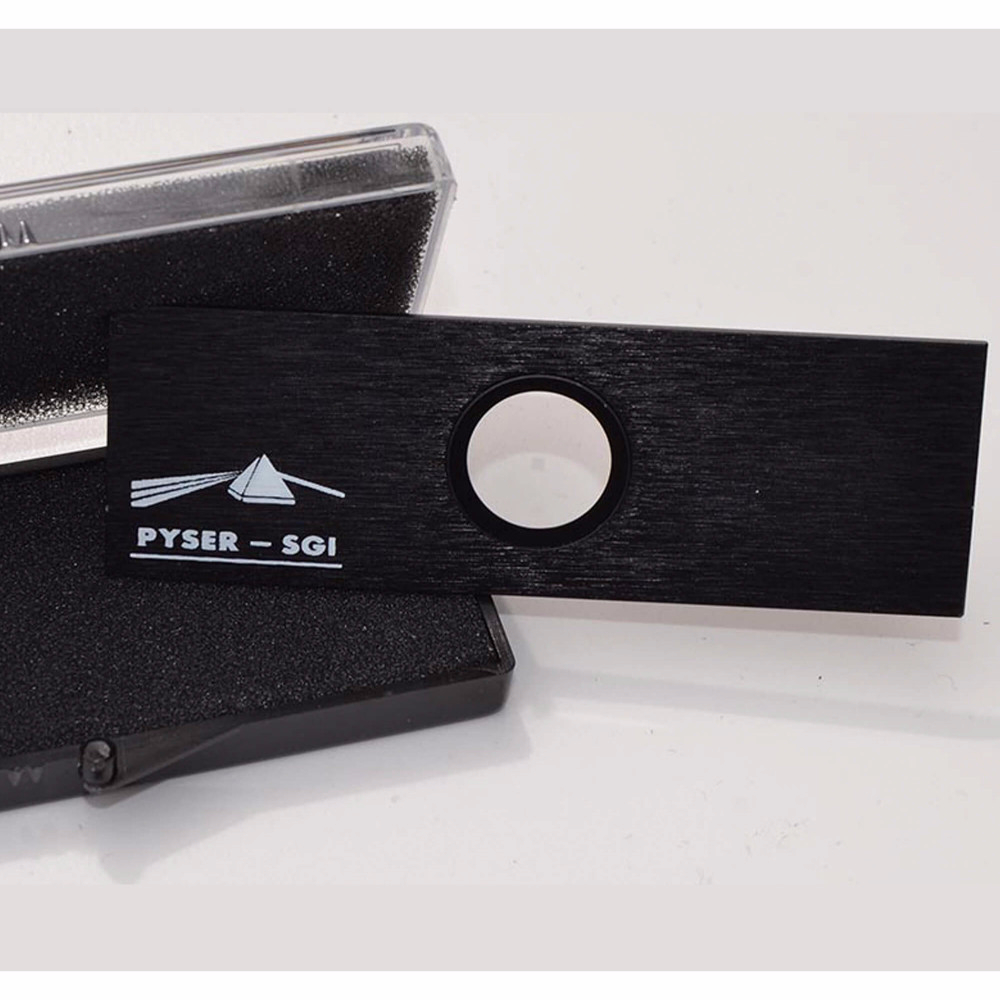

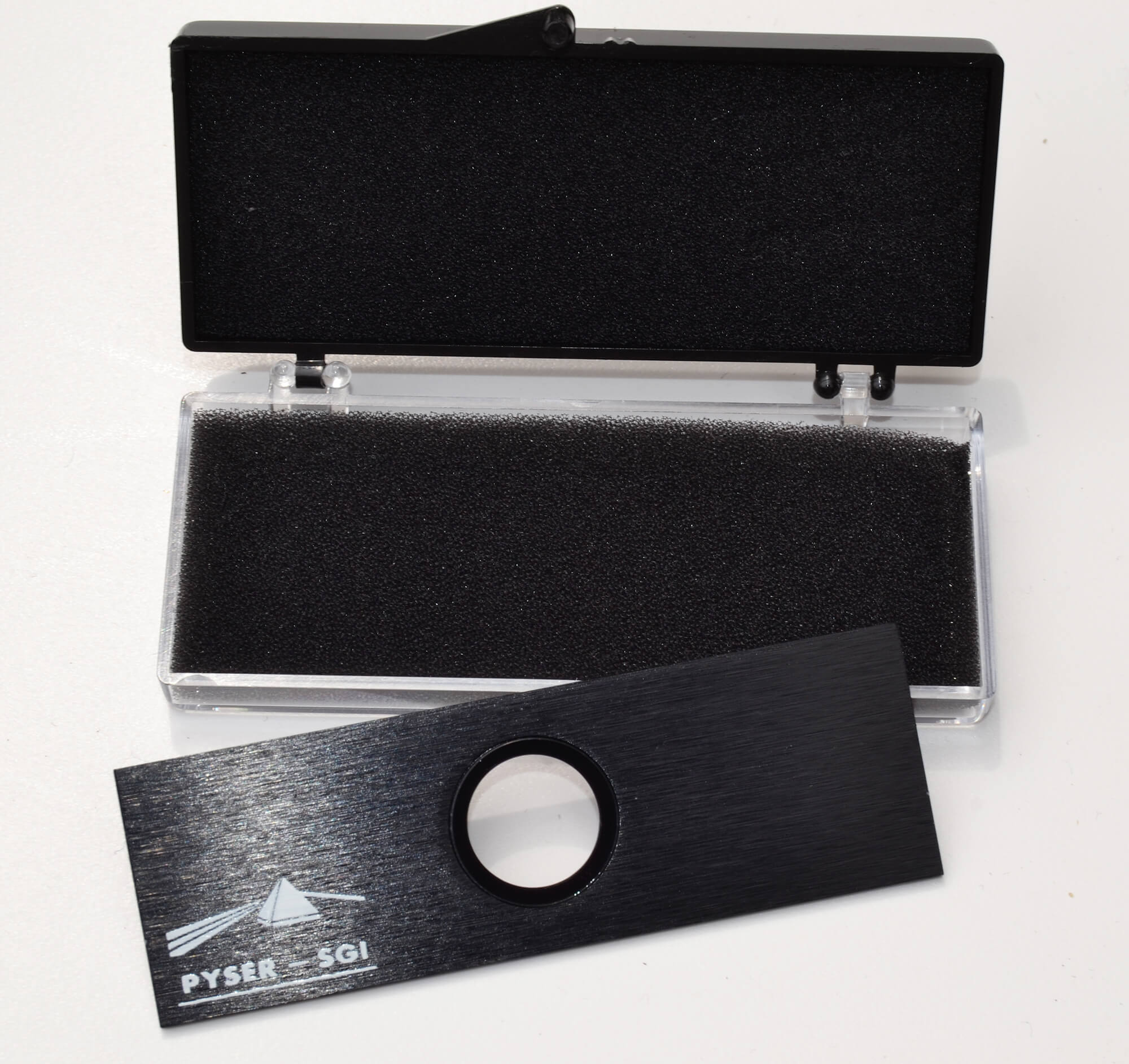

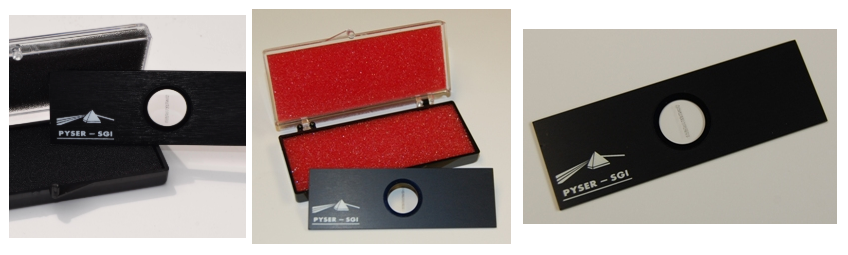

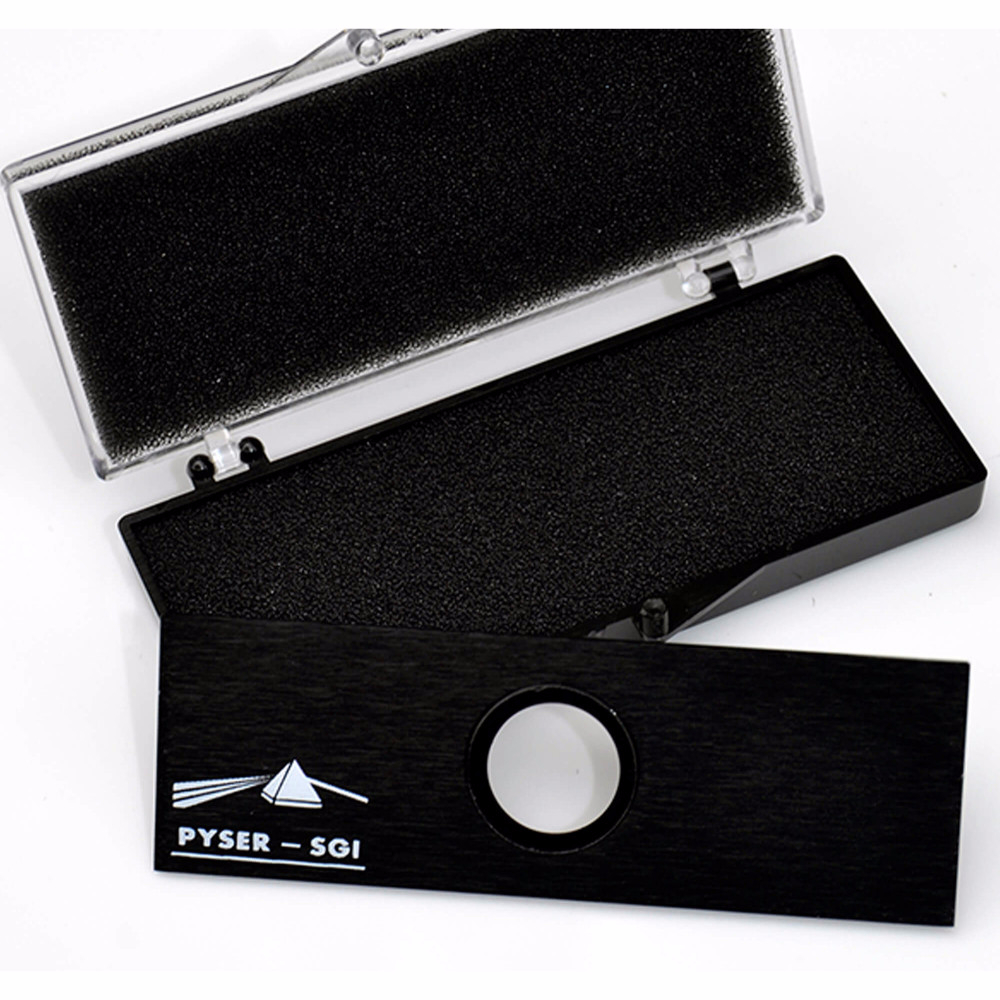

눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드 마운트에 장착된 유리 디스크 중앙에 크롬으로 증착됩니다. 금속 마운트는 이 스테이지를 모든 유리 구조물보다 마이크로미터 더 높은 내구성을 제공합니다. 이 제품들은 폼 인서트가 있는 플라스틱 케이스에 담겨 제공됩니다.
투과형 및 반사형(사시형) 라이트 버전으로 제공됩니다. S48과 S18을 제외한 모든 투과형 광 스테이지 마이크로미터에는 이미지 위에 광학적으로 시멘트화된 No.0 커버 유리가 있습니다.
이 스테이지 마이크로미터 범위에는 고유한 일련 번호가 없으므로 기술적으로 추적할 수 없습니다. 많은 품질 검사자들은 모든 보정 도구가 명확한 추적 가능성, 즉 일련 번호가 찍히거나 새겨진 것을 요구합니다. 이를 위해 우리는 PS 보정 척도 범위를 가지고 있습니다.

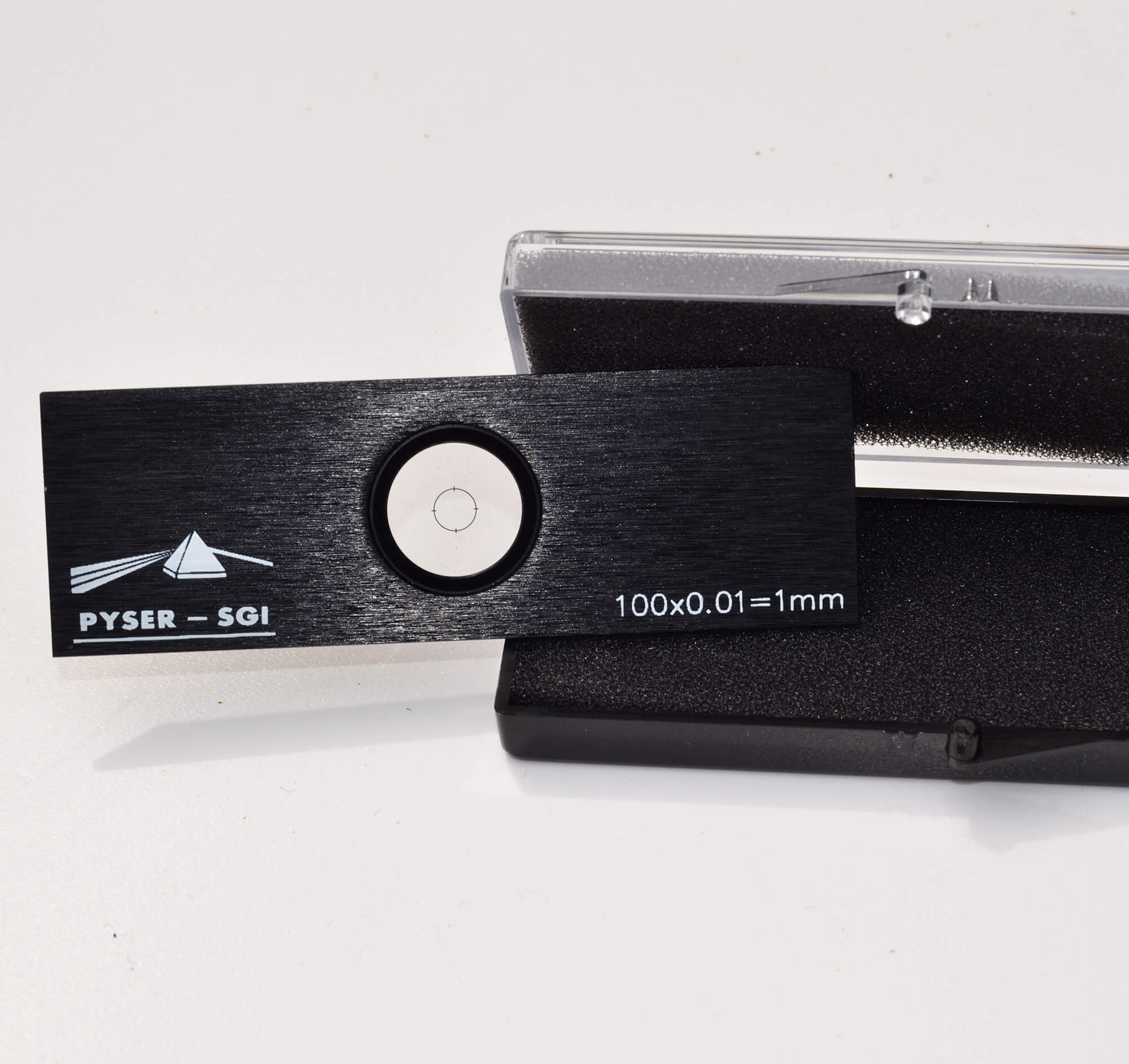

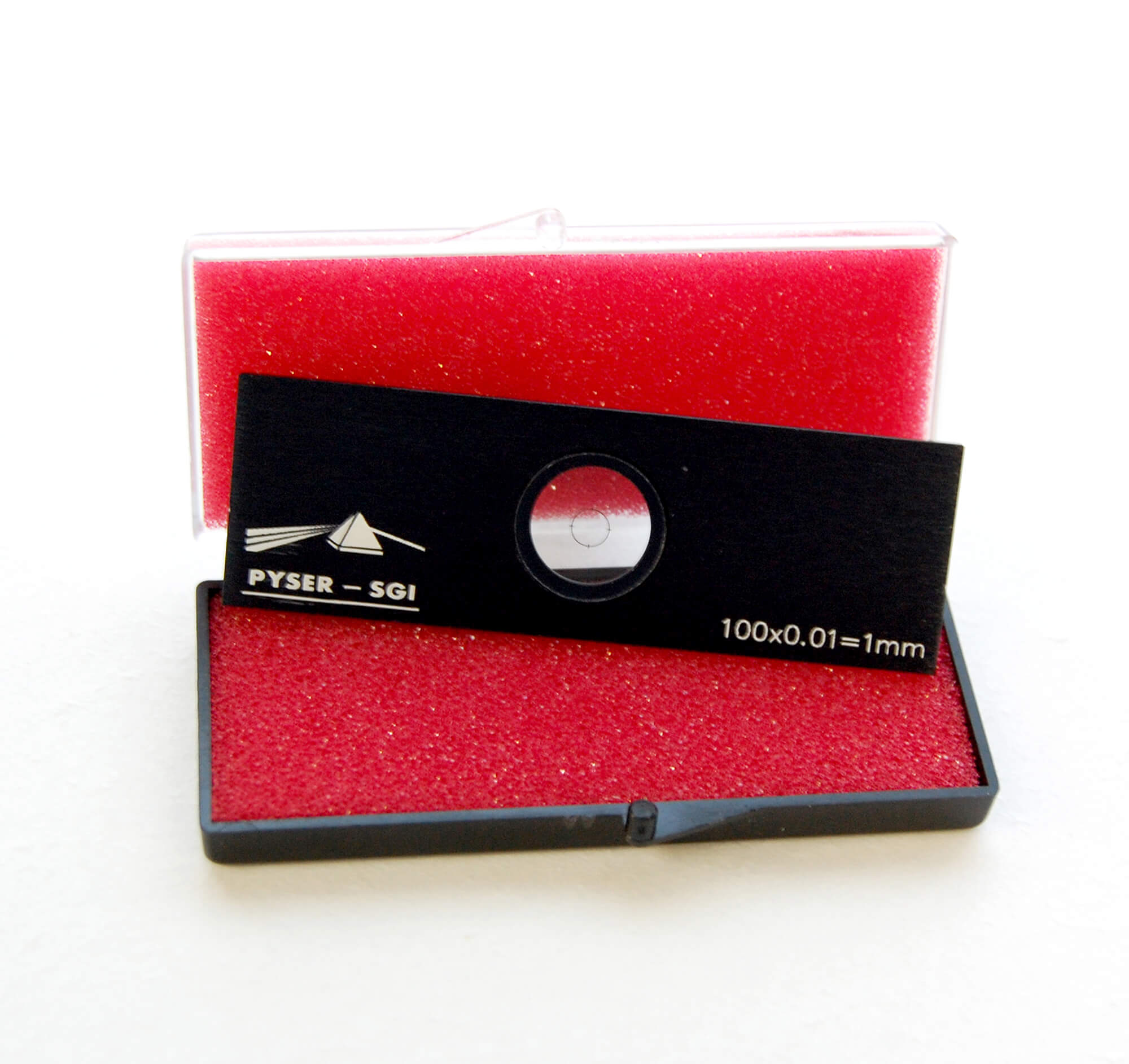

S8스테이지 마이크로미터, 1MM/0.01MM
주요 기능
1mm 눈금이 0.01mm 분할로 세분화된 투과형 라이트 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.002mm
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S8 | 마이크로미터 눈금 1mm(0.01mm) | 각각 |
| S8-GRA | Graticules 인증서가 있는 S8 | 각각 |
| S8-NAM | UKAS 인증서가 있는 S8 | 각각 |
| S8-NPL | NPL 인증서가 있는 S8 | 각각 |
S78 반사 조명 스테이지 마이크로미터, 1MM/0.01MM
주요 기능
새로운 고화질 버전
1mm 눈금이 0.01mm 눈금으로 세분화된 반사형 라이트 스테이지 마이크로미터
S78에는 보정 해상도를 향상시키고 선 중앙 또는 선 가장자리 보정을 가능하게 하는 새로운 고화질 이미지가 있습니다.
Line width: 0.002mm (+0.001mm)
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S78 | 마이크로미터 눈금 1mm 눈금 0.01mm(반사광의 경우) | 각각 |
| S78-GRA | Graticules 인증서가 포함된 S78 | 각각 |
| S78-NAM | UKAS 인증서가 있는 S78 | 각각 |
| S78-NPL | S78(NPL 인증서 포함) | 각각 |

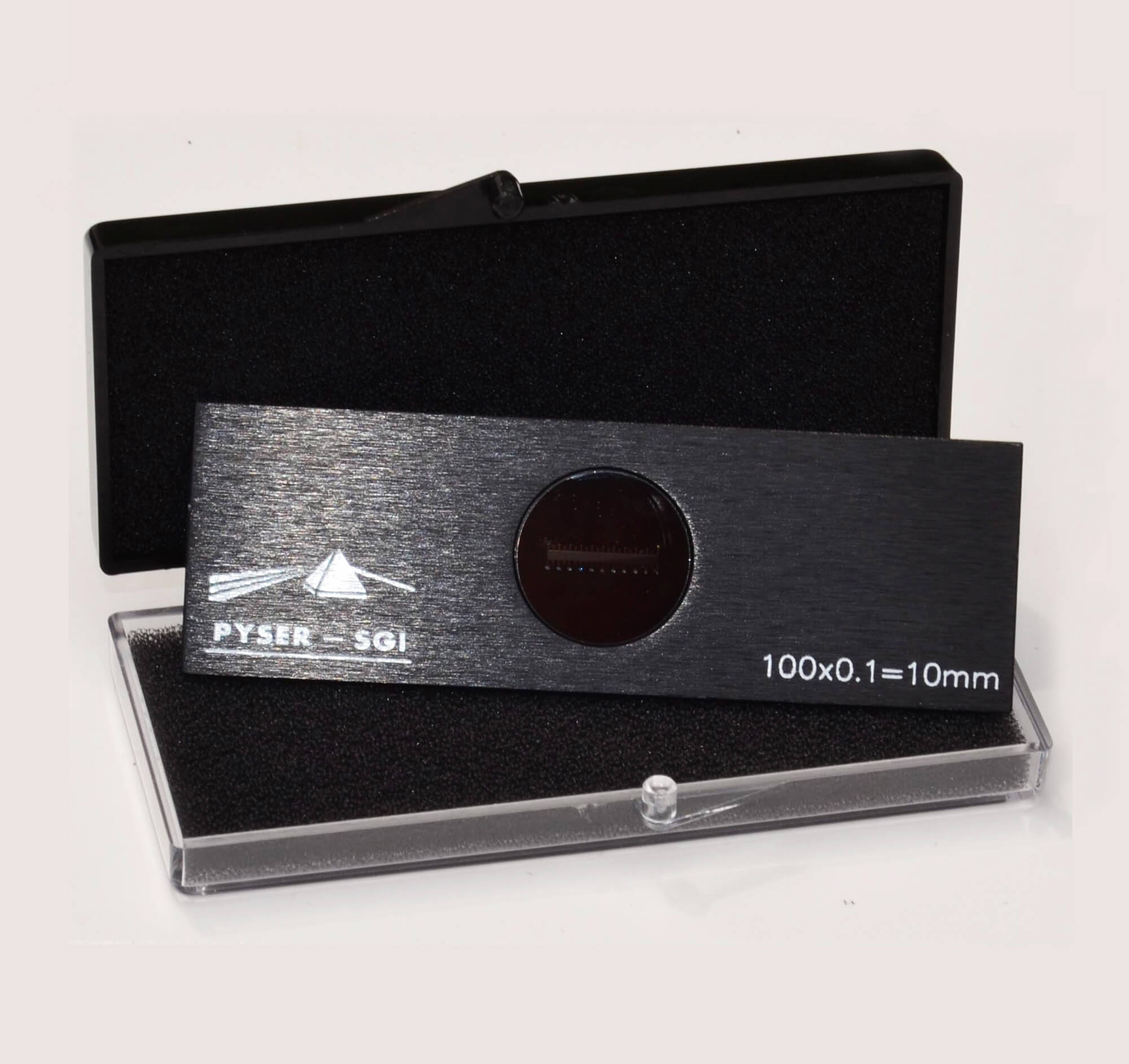

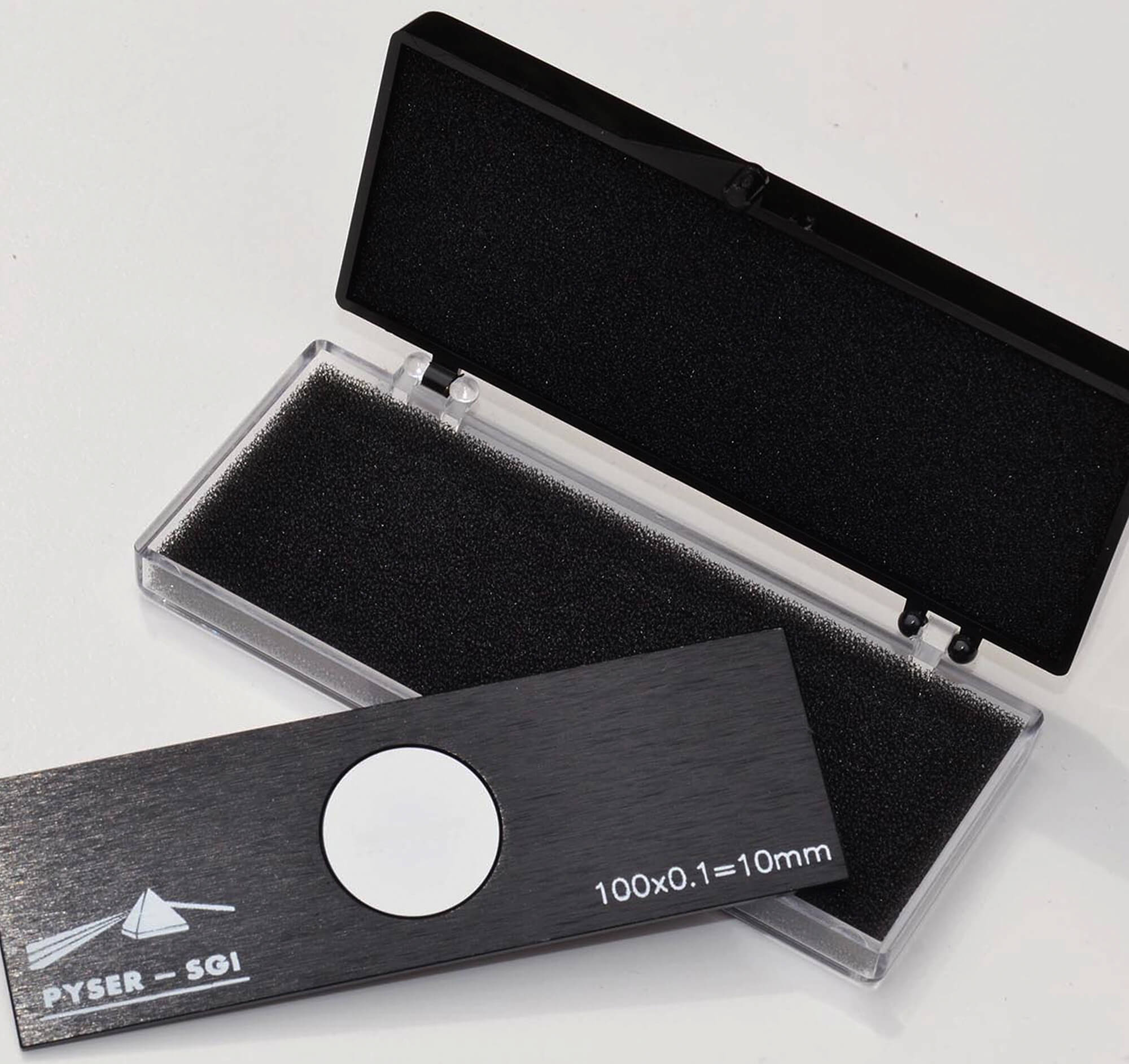

S1 스테이지 마이크로미터, 10mm/0.1mm
주요 기능
10mm 눈금이 0.1mm 분할로 세분화된 투과형 라이트 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.005mm
정확도 (전체): <0.002mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S1 | 마이크로미터 눈금 10mm, 0.1mm 분할 | 각각 |
| S1-GRA | Graticules 인증서가 있는 S1 | 각각 |
| S1-NAM | UKAS 인증서가 있는 S1 | 각각 |
| S1-NPL | NPL 인증서가 있는 S1 | 각각 |
S1R 반사 조명 스테이지 마이크로미터, 10mm/0.1mm
주요 기능
10mm 눈금이 0.1mm 눈금으로 세분화된 반사형 라이트 스테이지 마이크로미터
선폭: 0.005mm
정확도 (전체): <0.002mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S1R | 반사광을 위한 마이크로미터 스케일 10mm(0.1mm 분할) | 각각 |
| S1R-GRA | Graticules 인증서가 있는 S1R | 각각 |
| S1R-NAM | UKAS 인증서가 있는 S1R | 각각 |
| S1R-NPL | NPL 인증서가 있는 S1R | 각각 |

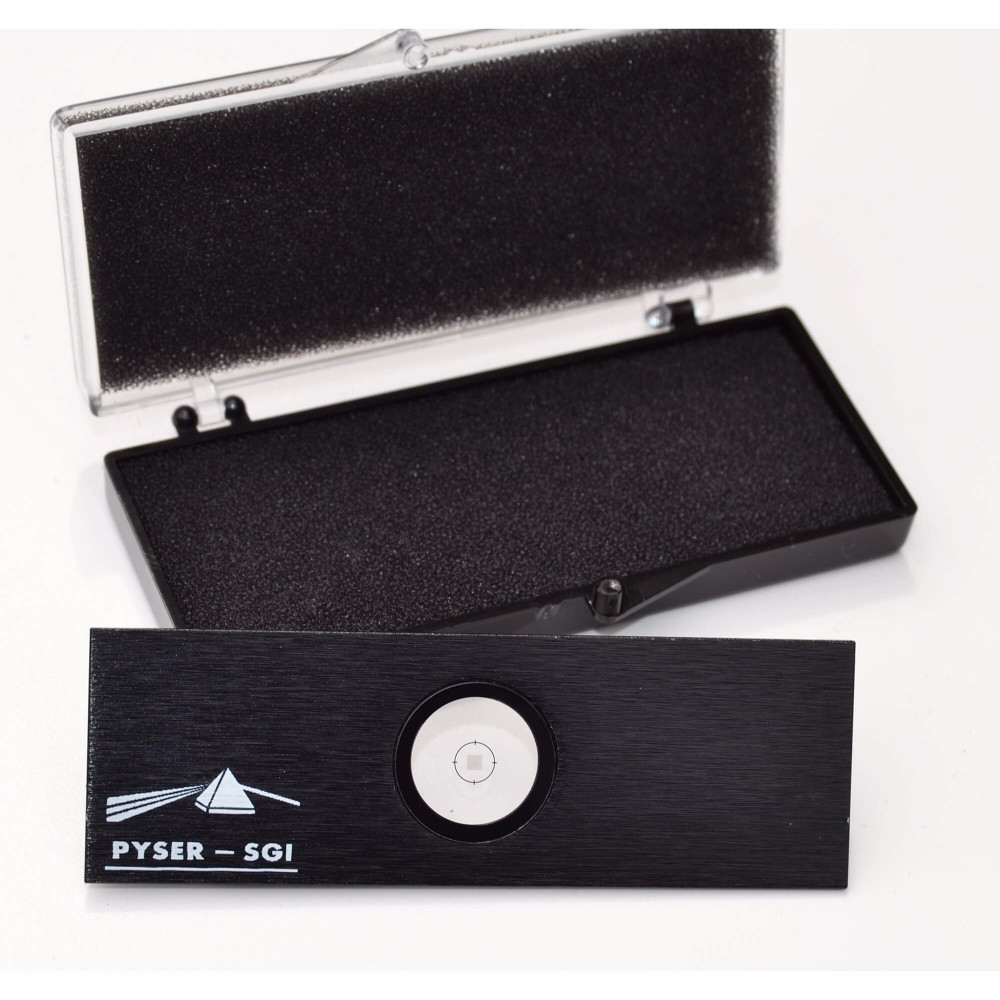

S12 스테이지 마이크로미터, 0.1MM/0.002MM
주요 기능
0.002mm 분할로 세분화된 0.1mm 눈금의 투과형 라이트 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.001mm
정확도 (전체): <0.001mm

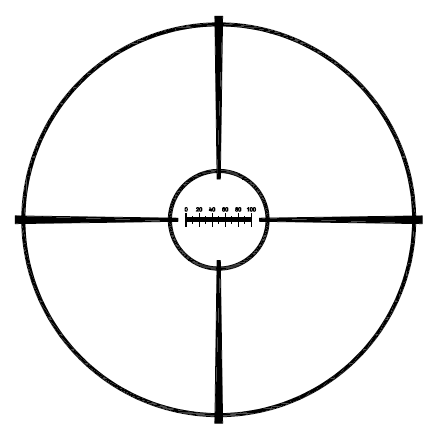

제품 이미지는 교차 및 확대된 중앙 눈금 디테일로 위치 링을 보여줍니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S12 | 마이크로미터 눈금 0.1mm, 0.002mm 분할 | 각각 |
| S12-GRA | Graticules 인증서가 있는 S12 | 각각 |
| S12-NAM | UKAS 인증서가 있는 S12 | 각각 |
| S12-NPL | NPL 인증서가 있는 S12 | 각각 |

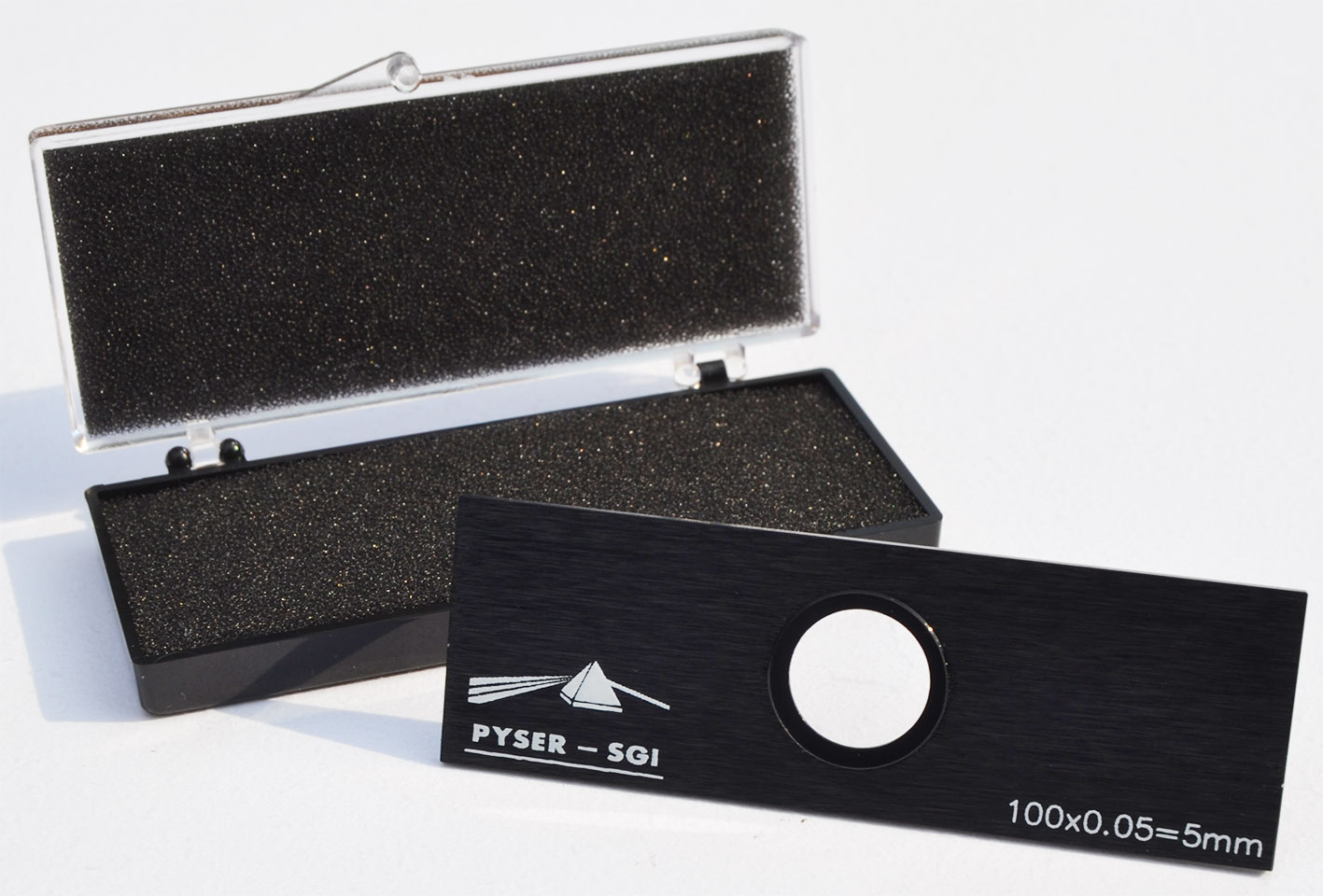

S2 스테이지 마이크로미터, 5MM/0.05MM
주요 기능
5mm 눈금이 0.05mm로 세분화된 투과형 라이트 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.005mm
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S2 | 마이크로미터 눈금 5mm, 0.05mm 분할 | 각각 |
| S2-GRA | Graticules 인증서가 있는 S2 | 각각 |
| S2-NAM | UKAS 인증서가 있는 S2 | 각각 |
| S2-NPL | NPL 인증서가 있는 S2 | 각각 |

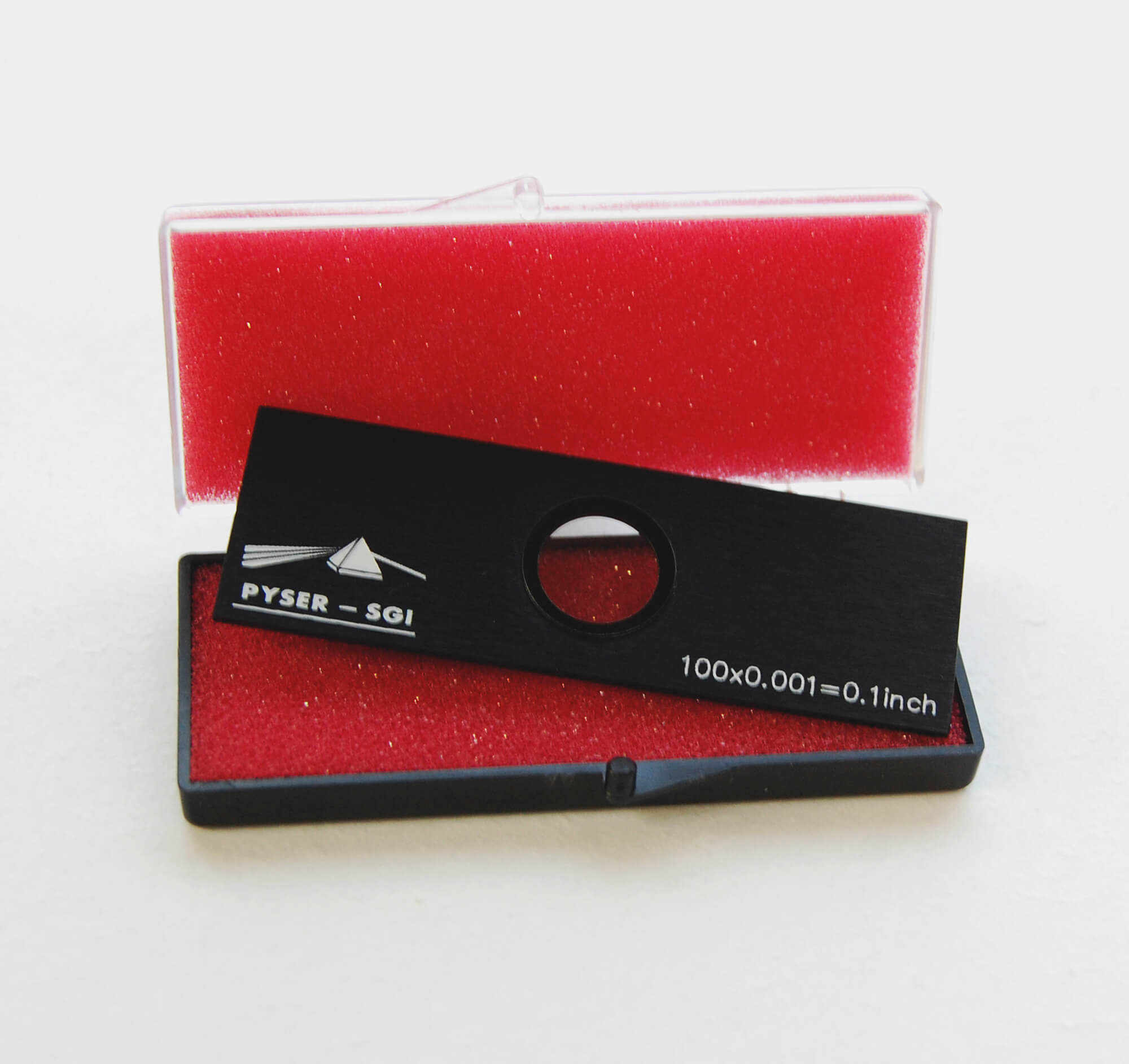

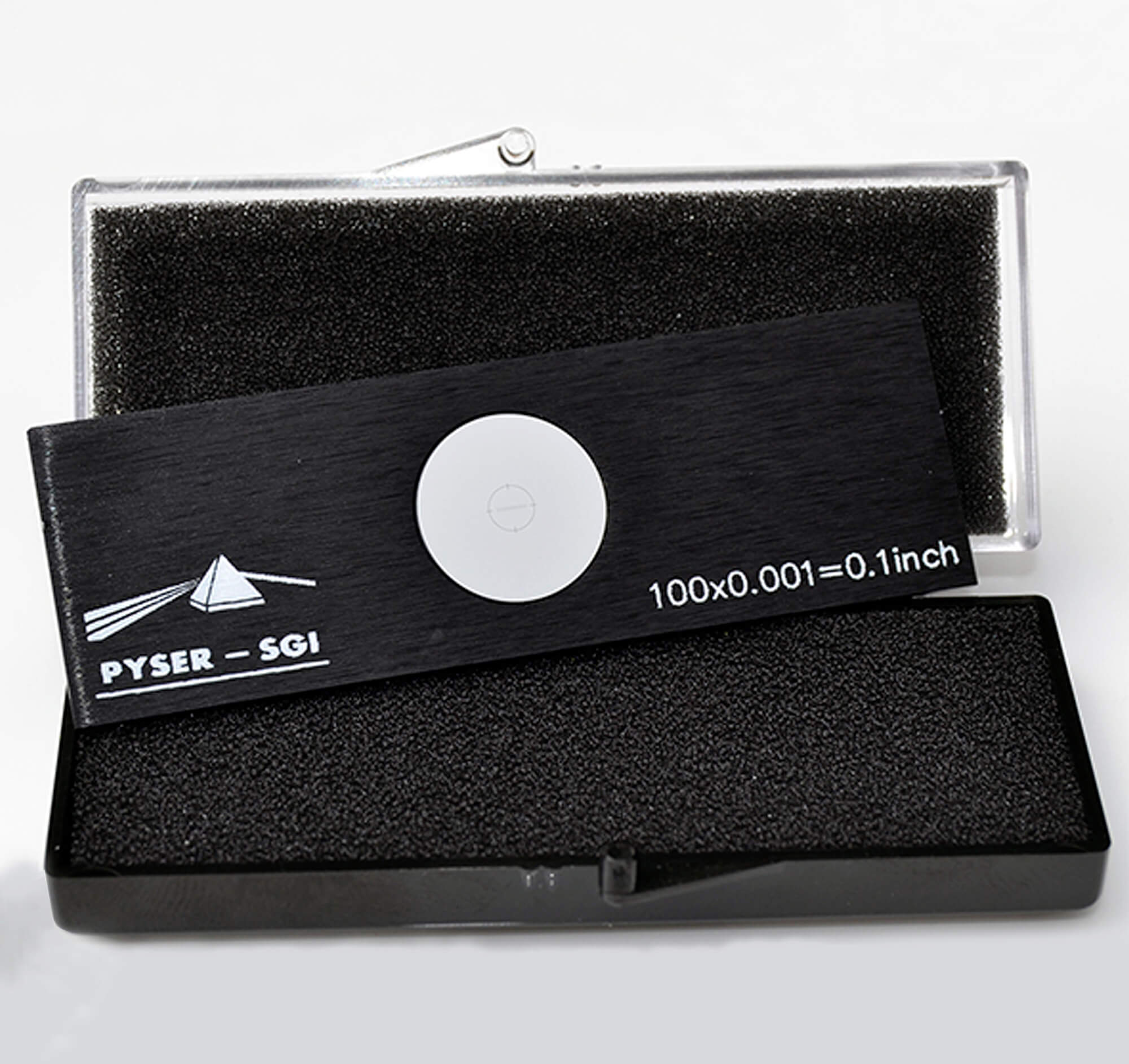

S4 스테이지 마이크로미터, 0.1INCH/0.001INCH
주요 기능
0.001 ″ 분할로 세분화된 0.1 ″ 스케일의 투과형 광 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.002mm
정확도 (전체): <0.0001"
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S4 | 마이크로미터 스케일 0.001인치 분할 0.1인치 | 각각 |
| S4-GRA | Graticules 인증서가 있는 S4 | 각각 |
| S4-NAM | UKAS 인증서가 있는 S4 | 각각 |
| S4-NPL | NPL 인증서가 있는 S4 | 각각 |
S4R 반사 조명 스테이지 마이크로미터, 0.1INCH/0.001INCH
주요 기능
0.001 ″ 분할로 세분화된 0.1 ″ 눈금의 반사광 스테이지 마이크로미터
선폭: 0.002mm
정확도 (전체): <0.0001"
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S4R | 반사광을 위한 마이크로미터 스케일 0.001인치 분할 0.1인치 | 각각 |
| S4R-GRA | Graticules 인증서가 있는 S4R | 각각 |
| S4R-NAM | UKAS 인증서가 있는 S4R | 각각 |
| S4R-NPL | NPL 인증서가 있는 S4R | 각각 |

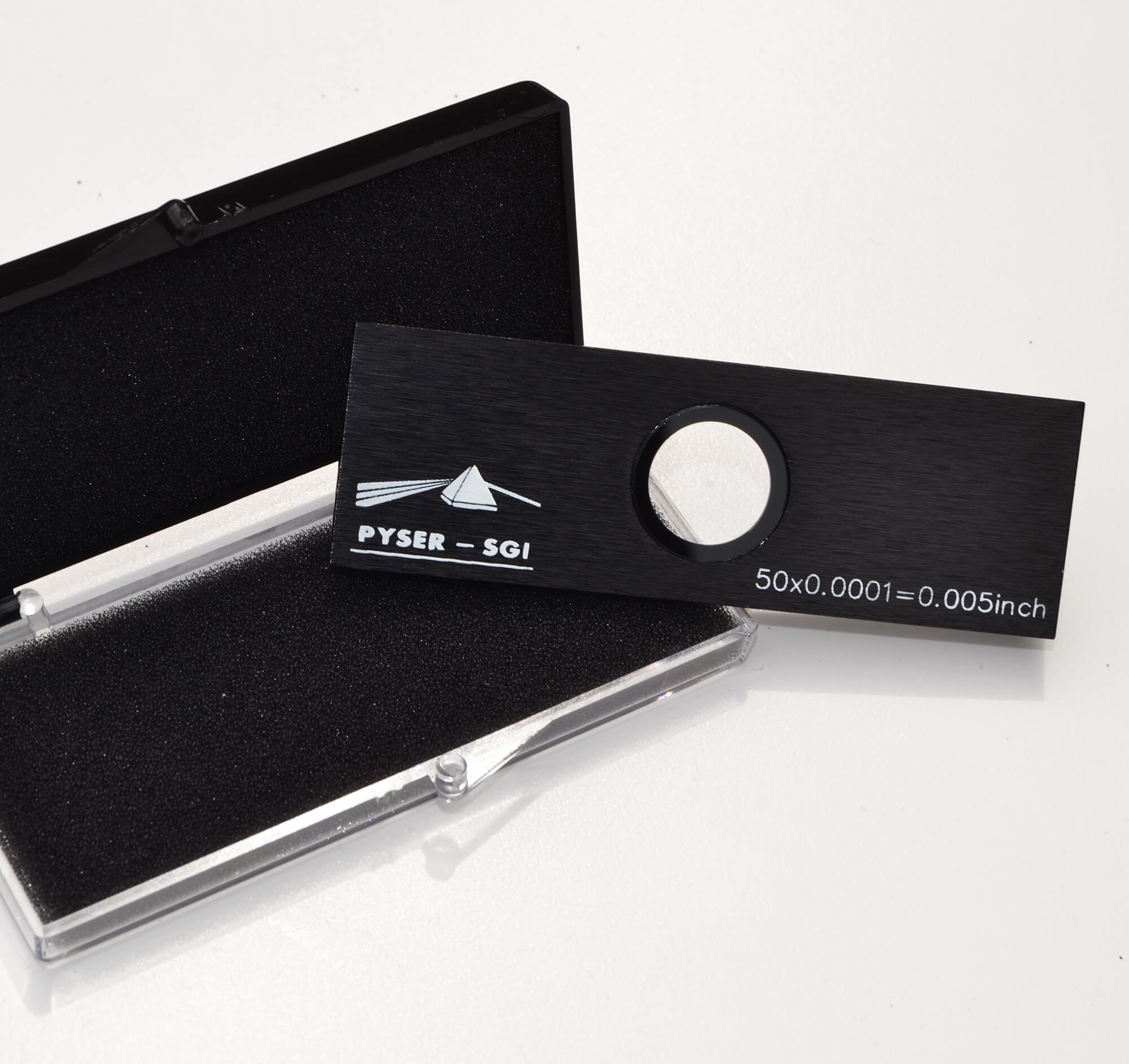

S11 스테이지 마이크로미터, 0.005INCH/0.0001INCH
주요 기능
0.005 ″ 눈금이 0.0001 ″ 눈금으로 세분화된 투과형 광 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 검은색 양극 산화 알루미늄 슬라이드 76mm x 25mm x 1.5mm 두께로 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.001mm
정확도 (전체): <0.00005"
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S11 | 마이크로미터 눈금 0.005인치, 0.0001인치 분할 | 각각 |
| S11-GRA | Graticules 인증서가 있는 S11 | 각각 |
| S11-NAM | UKAS 인증서가 있는 S11 | 각각 |
| S11-NPL | NPL 인증서가 있는 S11 | 각각 |
S16 스테이지 마이크로미터, 교차 눈금 1MM/0.01MM
주요 기능
교차 눈금이 있는 투과형 라이트 스테이지 마이크로미터로, 각 1mm는 0.01mm 단위로 세분화됩니다
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.0015mm
정확도 (전체): <0.001mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S16 | 크로스 마이크로미터는 0.01mm 분할로 1mm 눈금을 조정합니다. | 각각 |
| S16-GRA | Graticules 인증서가 있는 S16 | 각각 |
| S16-NAM | UKAS 인증서가 있는 S16 | 각각 |
| S16-NPL | NPL 인증서가 있는 S16 | 각각 |

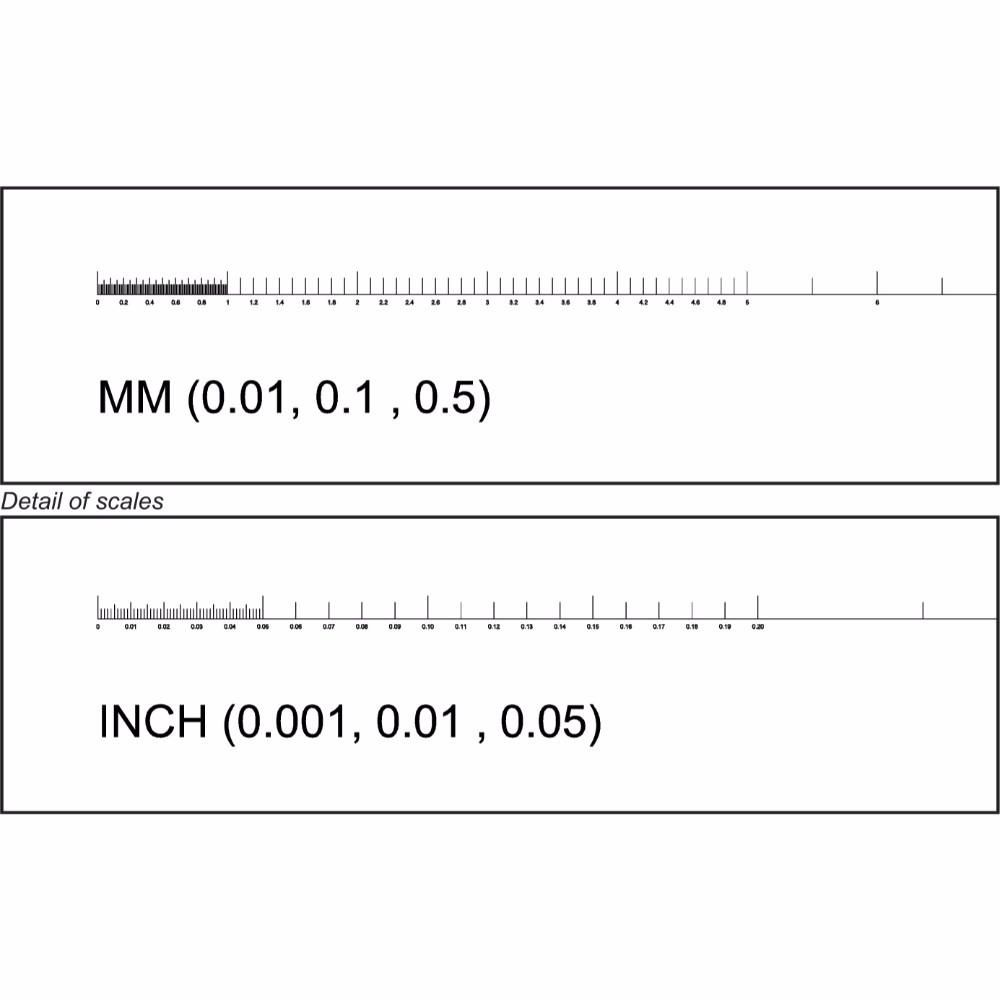

S18 눈금 이중 마이크로미터 미터/임페리얼 25mm 및 1인치
주요 기능
눈금이 있는 더블 스케일 25mm 및 1인치 마이크로미터
미터법 및 임페리얼 스테이지 마이크로미터(두 배 눈금 포함)
다양한 배율에서 측정 기기의 보정을 위해 이 눈금 단계 마이크로미터는 저배율 스테레오 검사 현미경에서 고배율 복합 현미경에 적합합니다. 더블 스케일(미터 및 영어)은 이러한 유연성을 더욱 확장하여 모든 국제 시장에 서비스를 제공하는 품질 관리 부서에 적합합니다. mm와 인치 스케일은 모든 유리 슬라이드 76mm x 25mm x 1.5mm 두께에 중심을 두고 있습니다.
선폭: 0.0025mm
정확도 (전체): 0.002mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S18 | 눈금 이중 마이크로미터 눈금
25mm/0.5mm; 5mm/0.1mm; 1mm/0.01mm
1"/0.05"; 4/20" in 0.01"; 1/20 in 0.001" | 각각 |
| S18-GRA | 그레이큘즈 인증서가 있는 S18 | 각각 |
| S18-NAM | UKAS 인증서가 있는 S18 | 각각 |
| S18-NPL | S18(NPL 인증서 포함) | 각각 |

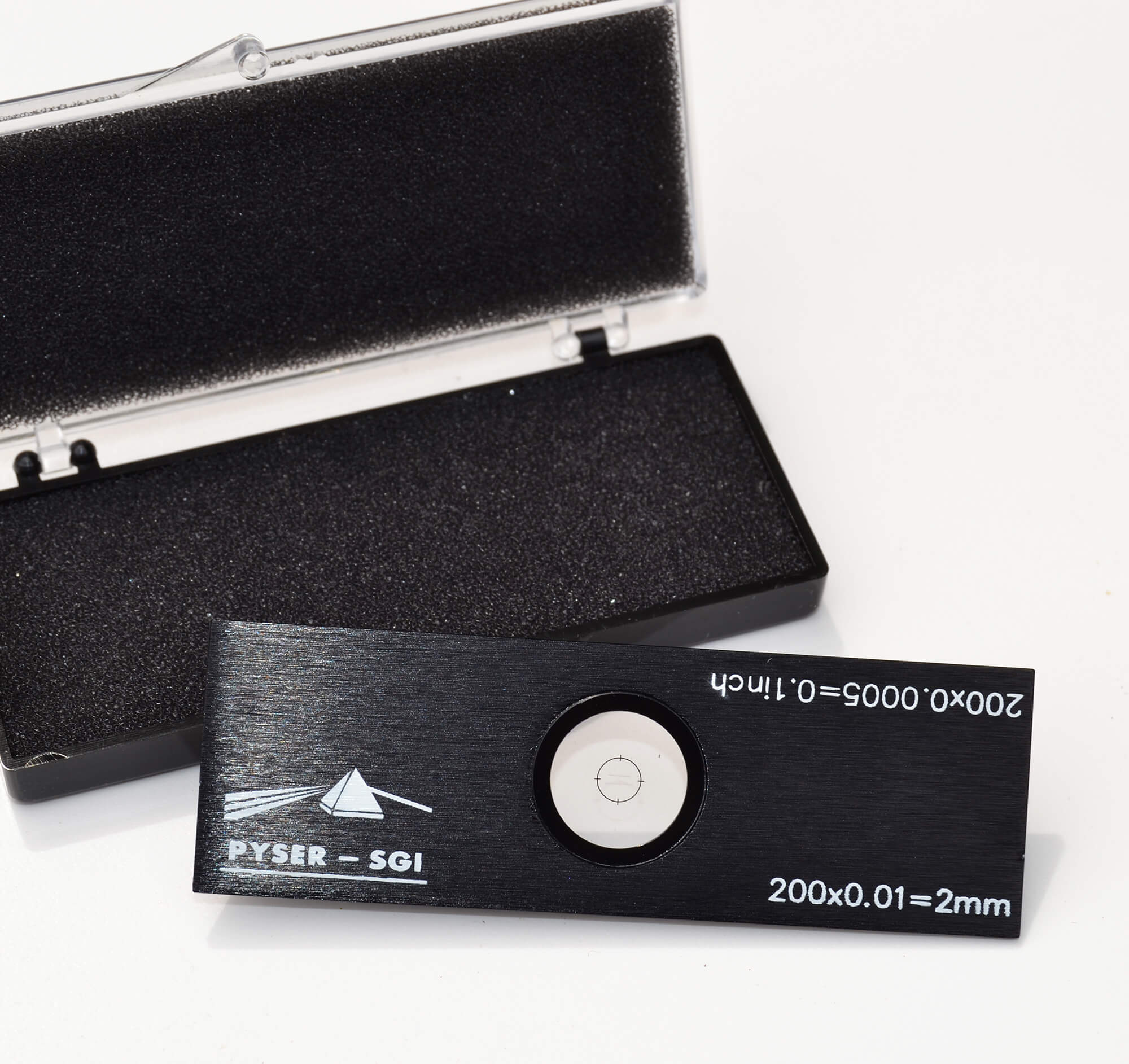

S20 스테이지 마이크로미터, 미터/임페리얼 2MM/0.01MM, 0.1INCH/0.0005INCH
주요 기능
0.01mm 분할로 세분화된 2mm 이중 눈금과 0.0005인치 분할로 세분화된 0.1인치 크기의 투과형 라이트 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 검은색 양극 산화 알루미늄 슬라이드 76mm x 25mm x 1.5mm 두께로 장착된 유리 디스크를 중심으로 합니다.
Line width: 0.002mm (+0.001mm)
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S20 | 더블 마이크로미터 스케일 2mm/0.01mm & 0.1인치/0.0005인치 디브 | 각각 |
| S20-GRA | Graticules 인증서가 있는 S20 | 각각 |
| S20-NAM | UKAS 인증서가 있는 S20 | 각각 |
| S20-NPL | S20(NPL 인증서 포함) | 각각 |
S21 스테이지 마이크로미터 그룹 눈금, 5MM/0.5MM, 2MM/0.1MM, 0.2MM/0.01MM
주요 기능
0.5mm 분할로 총 길이 5mm의 눈금이 그룹화된 투과형 라이트 스테이지 마이크로미터, 2mm 섹션은 0.1mm 분할로, 최종 0.2mm 분할은 0.01mm 분할로 나뉩니다
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 76mm x 25mm x 1.5mm 두께의 검은색 양극 산화 알루미늄 슬라이드에 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.0025mm
정확도 (전체): <0.002mm
| Product no. | Description | Unit |
|---|
| S21 | Micrometer Scale 5mm/0.5mm, 2mm/0.1mm,0.2mm/0.01mm | each |
| S21-GRA | S21 with Graticules certificate | each |
| S21-NAM | S21 with UKAS certificate | each |
| S21-NPL | S21 with NPL certificate | each |

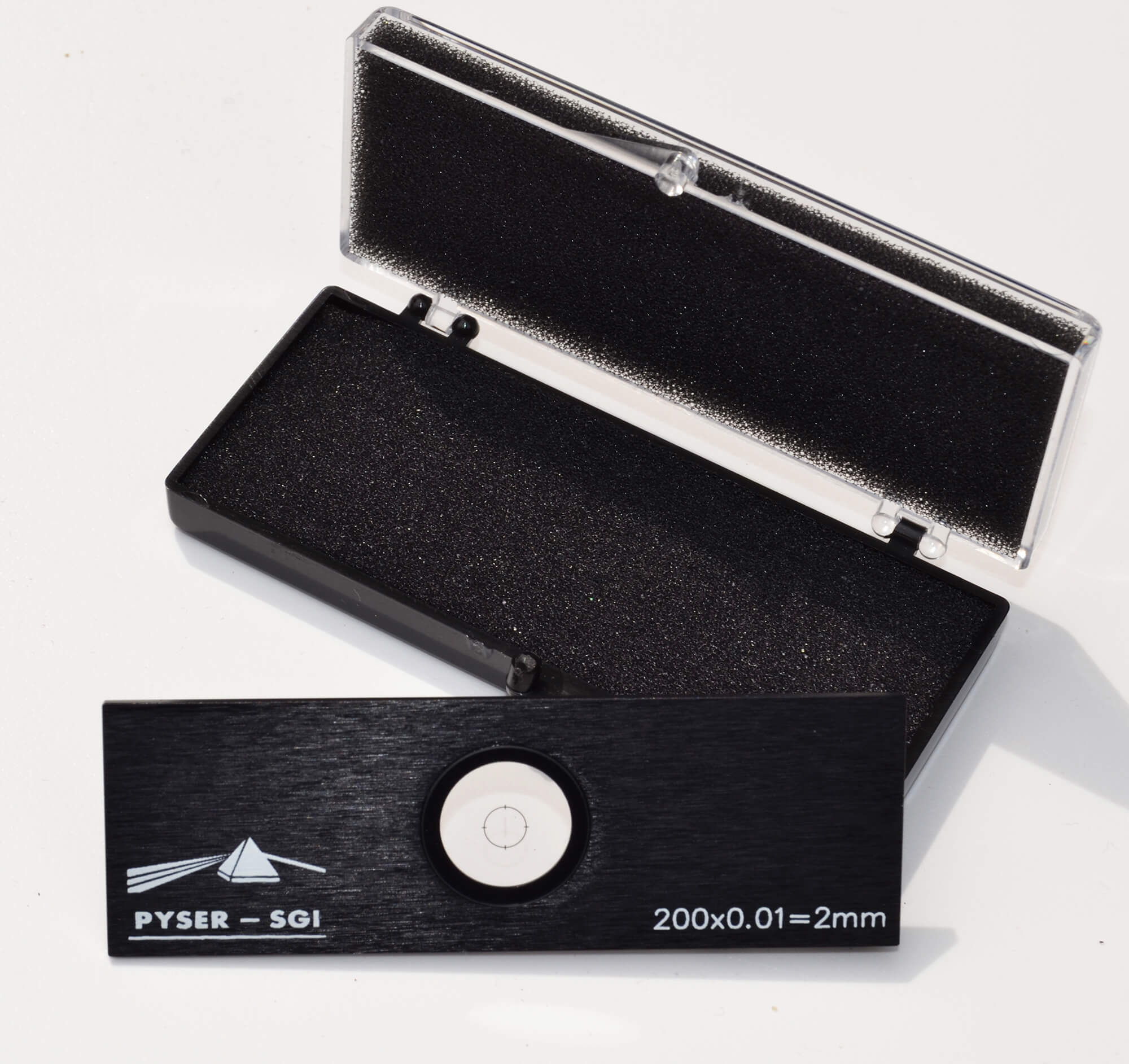

S22 STAGE MICROMETER, VERTICAL 2MM/0.01MM
주요 기능
0.01mm 분할로 세분화된 수직 2mm 눈금을 가진 투과형 라이트 스테이지 마이크로미터
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 검은색 양극 산화 알루미늄 슬라이드 76mm x 25mm x 1.5mm 두께로 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.0025mm
정확도 (전체): <0.0015mm
| Product no. | Description | Unit |
|---|
| S22 | Micrometer Scale 2mm in 0.01mm divisions | each |
| S22-GRA | S22 with Graticules certificate | each |
| S22-NAM | S22 with UKAS certificate | each |
| S22-NPL | S22 with NPL certificate | each |
S48 STAGE MICROMETER WITHOUT COVER GLASS 1MM/0.01MM
주요 기능
1mm 눈금이 0.01mm 분할로 세분화된 투과형 라이트 스테이지 마이크로미터, 커버 글라스 장착 없음
이 단계 레티클은 특히 한 현미경에서 목표물을 번갈아 가며 사용하거나 다른 현미경에서 동일한 레티클을 사용할 때 접안 렌즈 패턴을 일상적으로 보정하기 위한 것입니다. 견고한 구조 덕분에 학생용 및 교육용으로 이상적입니다. 눈금 또는 그리드는 검은색 양극 산화 알루미늄 슬라이드 76mm x 25mm x 1.5mm 두께로 장착된 유리 디스크를 중심으로 합니다.
선폭: 0.0027mm
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S48 | 커버글라스 없이 마이크로미터 눈금 1mm/0.01mm 분할. | 각각 |
| S48-GRA | Graticules 인증서가 있는 S48 | 각각 |
| S48-NAM | UKAS 인증서가 있는 S48 | 각각 |
| S48-NPL | S48(NPL 인증서 포함) | 각각 |
S9 스테이지 카운팅 그리드, 0.1MM SQUARES
주요 기능
0.1mm 정사각형 10개 격자가 있는 투과형 라이트 스테이지 슬라이드
선폭: 0.005mm
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S9 | 계수 슬라이드 0.1mm 정사각형 | 각각 |
S10 스테이지 카운팅 그리드, 0.05mm 사각형
주요 기능
0.05mm 정사각형 10개 격자가 있는 투과형 라이트 스테이지 슬라이드
선폭: 0.004mm
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S10 | 카운팅 슬라이드 0.05mm 사각형 | 각각 |
S28 스테이지 카운팅 그리드, 0.01MM 사각형
주요 기능
0.01mm 정사각형 20개 격자가 있는 투과형 라이트 스테이지 슬라이드
선폭: 0.003mm
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S28 | 0.01mm 격자 / 0.2 x 전체 0.2mm | 각각 |
S29 스테이지 카운팅 그리드, 0.01MM 사각형
주요 기능
0.01mm 정사각형의 1.5mm x 1.5mm 격자가 있는 투과형 라이트 스테이지 슬라이드
선폭: 0.003mm
정확도 (전체): <0.0015mm
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S29 | 0.01mm 격자 / 전체 1.5 x 1.5mm | 각각 |

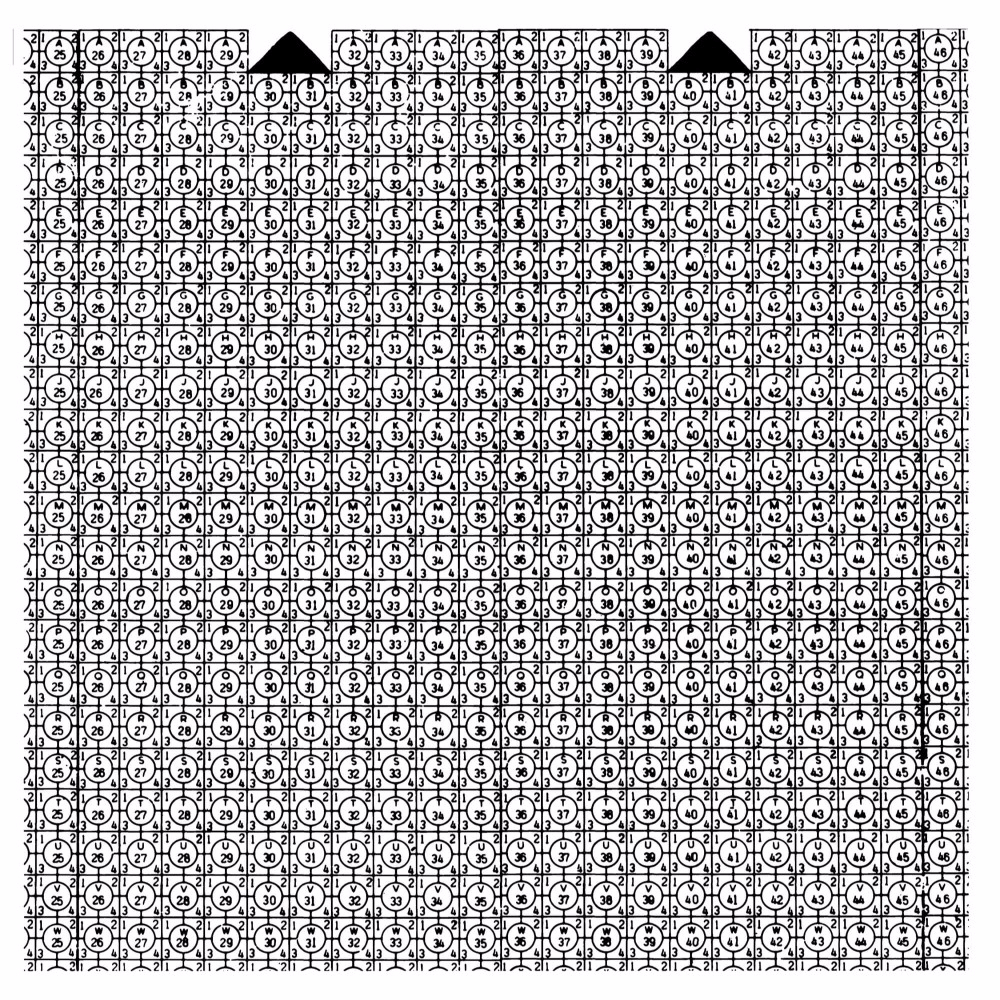

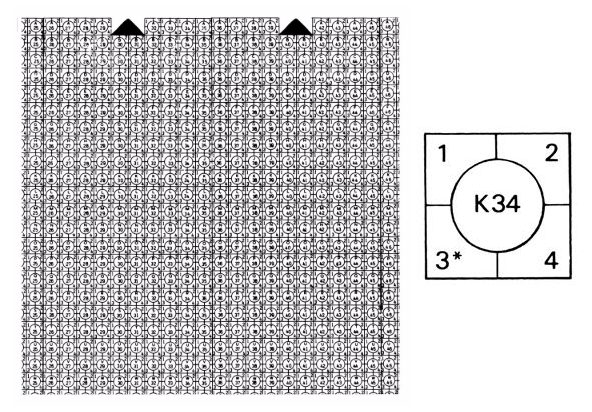

S7 잉글랜드 파인더 슬라이드
주요 기능
관심 영역의 위치를 기록하기 위한 독특한 슬라이드입니다. 9045개의 찾을 수 있는 위치가 있으며, 각각 고유하게 색인되어 있습니다.
잉글랜드 파인더는 개별 관심 영역을 참조할 수 있도록 고유한 색인 격자 패턴을 가진 유리 현미경 슬라이드입니다.
지난 40년 동안 Graticules Optics에서 생산한 모든 English Finders는 동일합니다. 슬라이드의 목적은 현미경 전문가들이 특정 관심 영역의 위치를 쉽게 기록할 수 있도록 하는 것입니다. 이를 통해 동일한 위치를 나중에, 다른 사람이 다른 실험실에서, 또는 다른 현미경에서 잉글랜드 파인더를 사용할 때 다시 찾을 수 있습니다.
위치 화살표의 위치는 모든 잉글랜드 파인더 슬라이드에서 동일합니다. 사용 방법은 다음과 같습니다: 시료 슬라이드의 왼쪽에 반복할 방향을 나타내는 라벨을 표시합니다. 슬라이드에서 관심 있는 영역을 찾은 다음 스테이지를 이동하지 않고 표본 슬라이드를 영국 파인더로 교체하면 인덱스 패턴에서 관심 있는 기능을 식별하고 기록할 수 있습니다. 그런 다음 이 절차의 반대를 사용하여 관심 영역을 언제든지 재배치할 수 있습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S7 | 잉글랜드 파인더 슬라이드 | 각각 |
S30 할튼 파인더 슬라이드
주요 기능
S7 잉글랜드 파인더와 동일한 패턴이지만 면적이 5mm x 5mm로 더 작습니다
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S30 | 할튼 파인더 슬라이드 | 각각 |
입자 분석 시험/보정 슬라이드
Key Features
현미경 슬라이드는 다양한 모양과 크기의 입자 200개로 구성되어 있습니다.
200개의 도형 각각에 번호가 매겨져 있어 시료의 입자와 비교할 수 있으며, 세부 사항이 기록되고 전달됩니다. 또한 보정 및 작업자 교육에 유용한 도구입니다. 입자 크기는 1197um에서 42308um까지 다양합니다
패턴 크기에 대한 자세한 내용은 여기를 클릭하세요.
이제 200개의 입자 모양에 대한 크기와 면적 정보를 제공하는 Type Test 보고서를 사용할 수 있습니다.
그래티큘스 옵틱스는 입자 크기 및 계수 시스템의 보정을 위해 무작위 및 규칙적인 패턴을 제조할 수 있는 기능을 갖추고 있습니다. 일반적으로 이러한 기능은 이미징 소프트웨어가 보정을 설정하기 위해 기준 크기를 알 수 있도록 다양한 크기의 규칙적인 모양의 특징으로 구성될 수 있습니다. 또는 '무작위' 모양과 크기의 특징이 있는 필드 영역을 가질 수도 있습니다. 귀하의 요구 사항이 있으시면 저희에게 연락해 주세요.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| SG7 | 입자 크기 테스트 슬라이드 | 각각 |

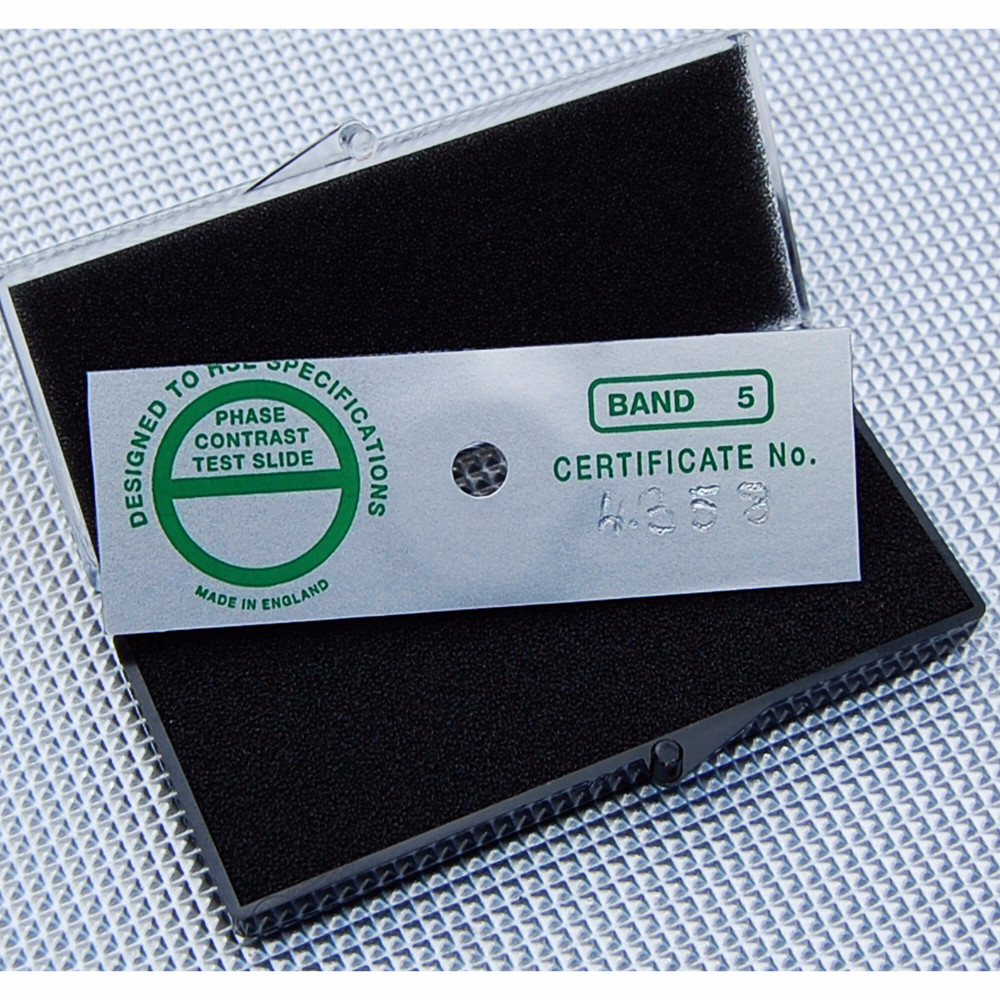

S84 HSE/NPL MK III 테스트 슬라이드
Key Features
석면 분석에 사용되는 현미경의 해상도를 확인하기 위한 위상차 테스트 슬라이드. 완전 인증
이 테스트 슬라이드는 영국 국립물리연구소의 라이선스를 받아 제작되었습니다. 슬라이드의 목적은 석면 분석 전에 위상 현미경의 성능을 확인할 수 있는 표준 방법을 제공하는 것입니다. 패턴은 폭이 0.25 마이크론에서 1.1 마이크론에 이르는 20개의 선으로 구성된 7개의 밴드로 구성되어 있습니다. 이 슬라이드는 현미경이 밴드 5를 완전히 볼 수 있어야 하고 밴드 6을 부분적으로 볼 수 있어야 하는 밴드 5 버전입니다.
각 슬라이드는 보건안전연구소에서 완전히 테스트하고 승인한 후 인증서와 함께 발급됩니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S84 | 석면 분석에서 위상차 보정을 위한 HSE/NPL 테스트 슬라이드 | 각각 |
HSE는 S84를 3년마다 재시험할 것을 권장합니다.
- 이 품목은 재고가 없고 리드 타임이 깁니다. |

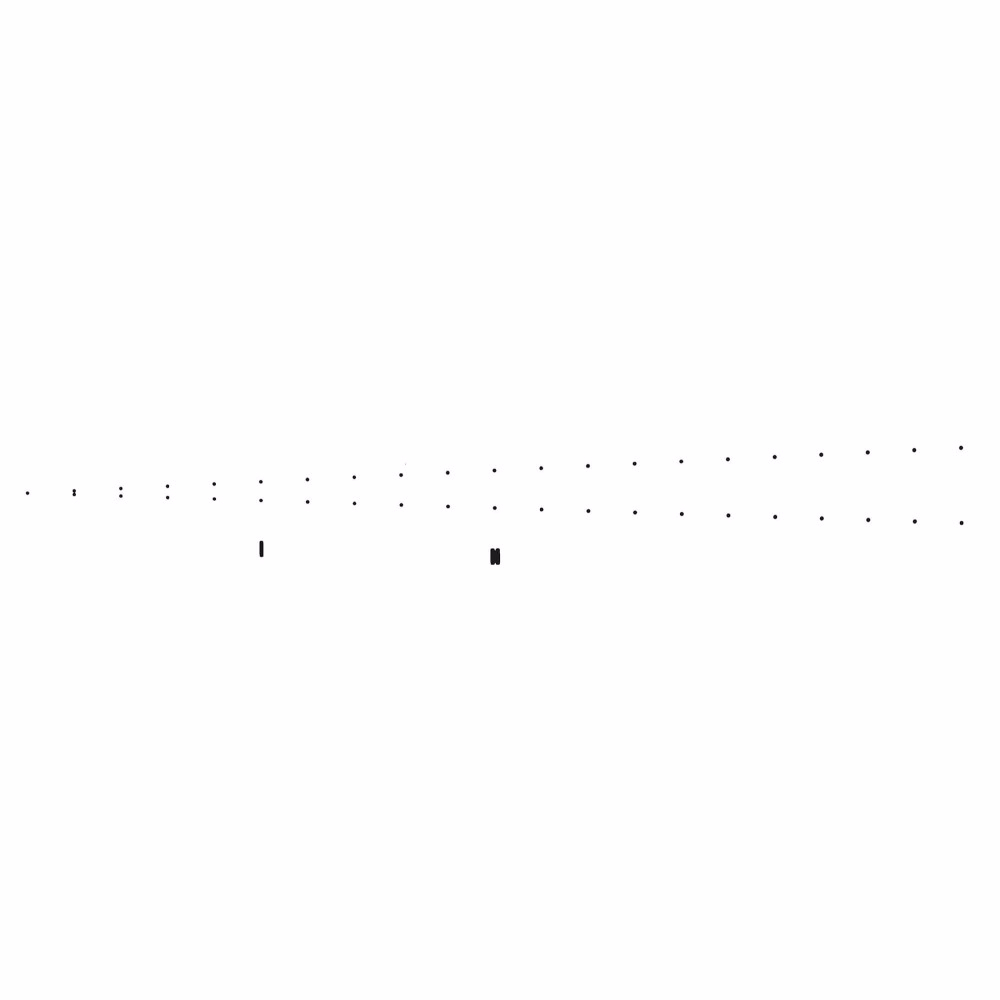

S25 진동 테스트 슬라이드(FOE PPL 점 패턴)
Key Features
진동 테스트 중에 합쳐지는 것처럼 보이는 감소하는 간격의 점 쌍
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| S25 | 포플 도트 진동 테스트 패턴 | 각각 |
