▶ 제품번호 : R70 ~ R74

▶ 제품명 : 미 공군 테스트 차트

USAF Test Charts

미 공군 테스트 차트

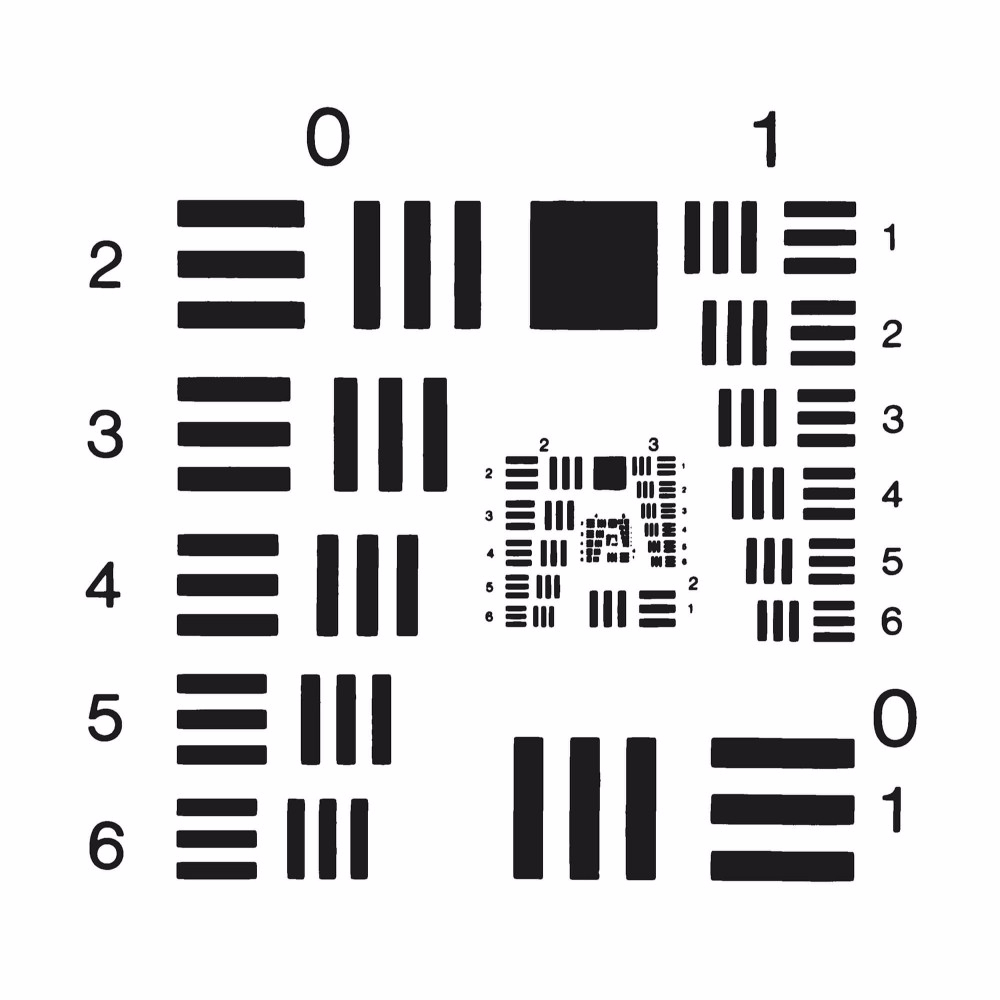

R70 미 공군 양성 판정 차트

USAF 테스트 차트. 긍정적인 이미지. 그룹 0에서 그룹 7, 요소 6.

• 표준 긍정 이미지 ~ 그룹 0 ~ 7
• 소다 라임 유리, 크기 50mm x 50mm x 2mm

제품 번호.	묘사	구성 단위
R70	USAF 테스트 차트 그룹 0~7	각각

---

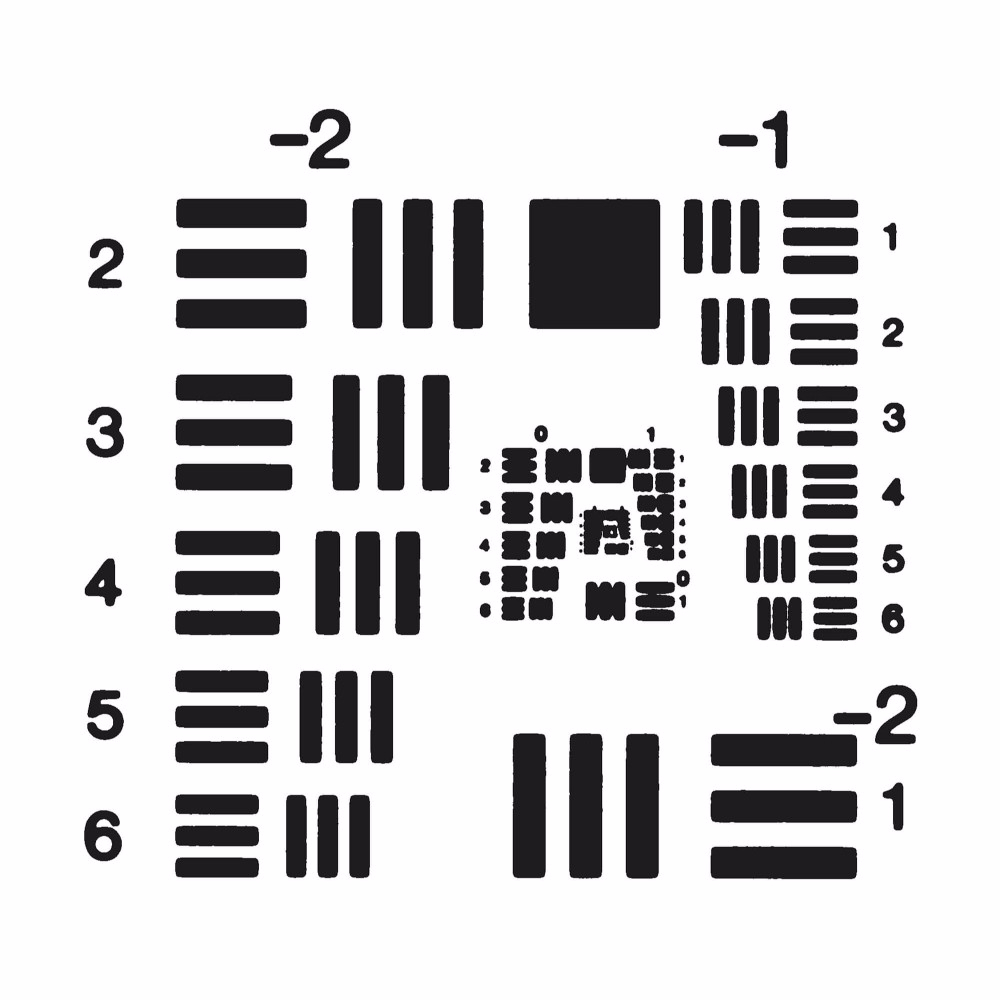

R71 USAF 양성 판정 차트

USAF 테스트 차트. 긍정적인 이미지. 그룹 -2에서 그룹 7, 요소 6.

• 대형 긍정 이미지 ~ 그룹 -2 ~ 7
• B270 유리, 크기 75mm x 75mm

제품 번호.	묘사	구성 단위
R71	USAF 테스트 차트 그룹 -2~7	각각

---

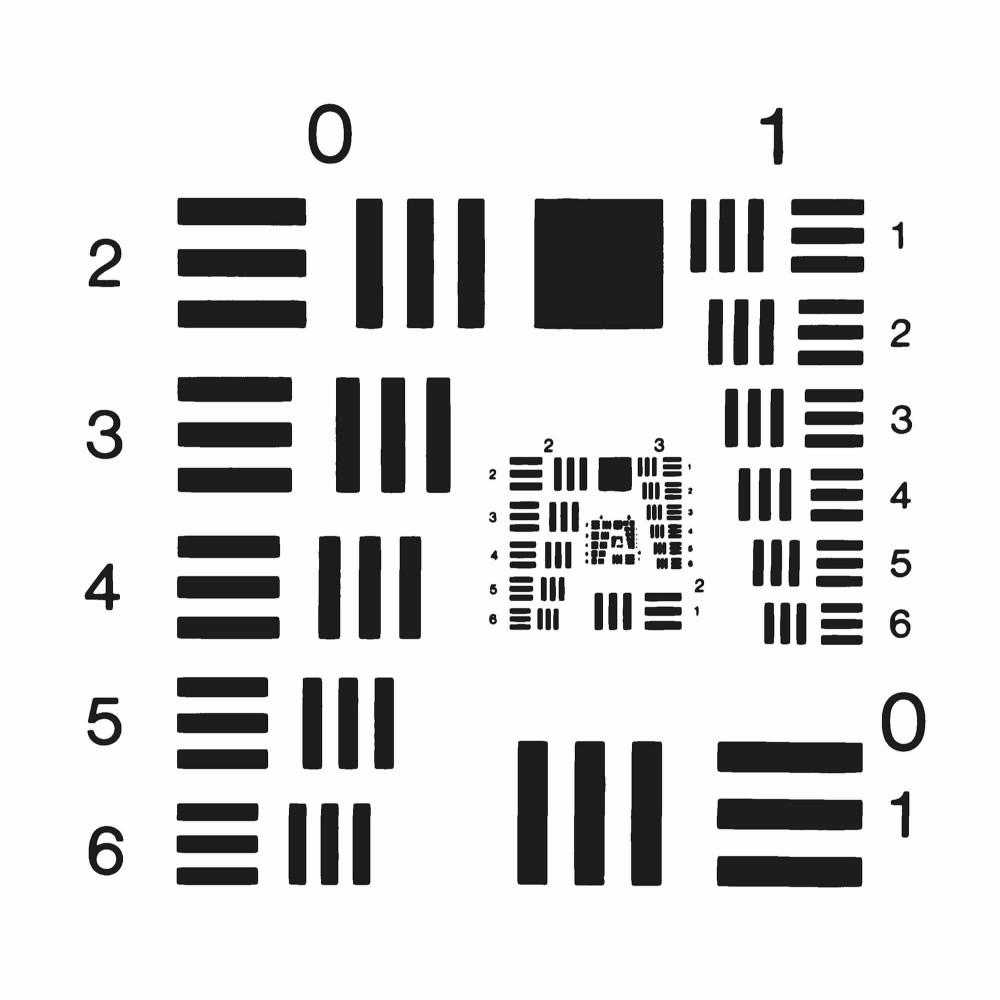

R75P 고해상도 포지티브 이미지

고해상도 긍정 이미지
소다 라임 유리, 50mm x 50mm x 2mm

• 미 공군 테스트 차트
• 그룹 0에서 그룹 9, 요소 3
• 서브 마이크론 최소 특징 크기

제품 번호.	묘사	구성 단위
R75P	USAF 테스트 차트, 양성 이미지, 그룹 0/1에서 9/3	각각

---

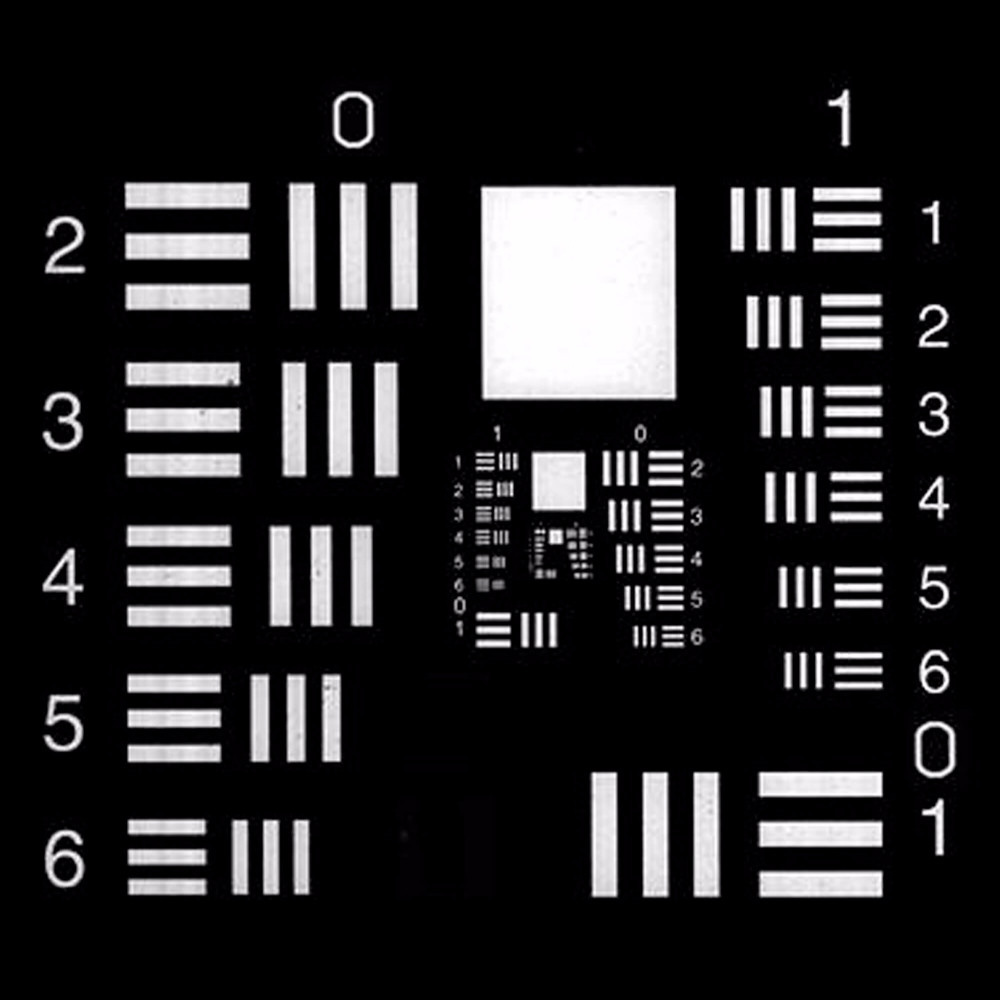

R75N 고해상도 네거티브 이미지

고해상도 네거티브 이미지
소다 라임 유리, 50mm x 50mm x 2mm

• 미 공군 테스트 차트
• 그룹 0에서 그룹 9, 요소 3
• 서브 마이크론 최소 특징 크기

제품 번호.	묘사	구성 단위
R75N	USAF 테스트 차트, 음성 이미지, 그룹 0/1 ~ 9/3	각각

---

PS75P 슬라이드 형식, 고해상도 포지티브 이미지

고해상도 긍정 이미지
스테인리스 스틸 현미경 슬라이드에 소다 라임 유리 장착
추적 가능성을 위해 고유한 일련 번호가 새겨져 있습니다(75mm x 26mm)
광택 나무 상자로 제공됨

• USAF 테스트 차트 그룹 2에서 그룹 9, 요소 3
• 현미경 슬라이드 형식
• 서브 마이크론 최소 특징 크기

제품 번호.	묘사	구성 단위
PS75P	USAF 테스트 차트, 긍정적인 이미지, 그룹 2/1에서 9/3이 일련 번호가 새겨진 스테인리스 스틸 슬라이드에 장착되어 있습니다.	각각

---

PS75N 슬라이드 형식, 고해상도 네거티브 이미지

고해상도 네거티브 이미지
스테인리스 스틸 현미경 슬라이드에 소다 라임 유리 장착
추적 가능성을 위해 고유한 일련 번호가 새겨져 있습니다(75mm x 26mm)
광택 나무 상자로 제공됨

• USAF 테스트 차트 그룹 2에서 그룹 9, 요소 3
• 현미경 슬라이드 형식
• 서브 마이크론 최소 특징 크기

제품 번호.	묘사	구성 단위
PS75N	USAF 테스트 차트, 부정적인 이미지, 그룹 2/1에서 9/3이 일련 번호가 새겨진 스테인리스 스틸 슬라이드에 장착되어 있습니다.	각각

---

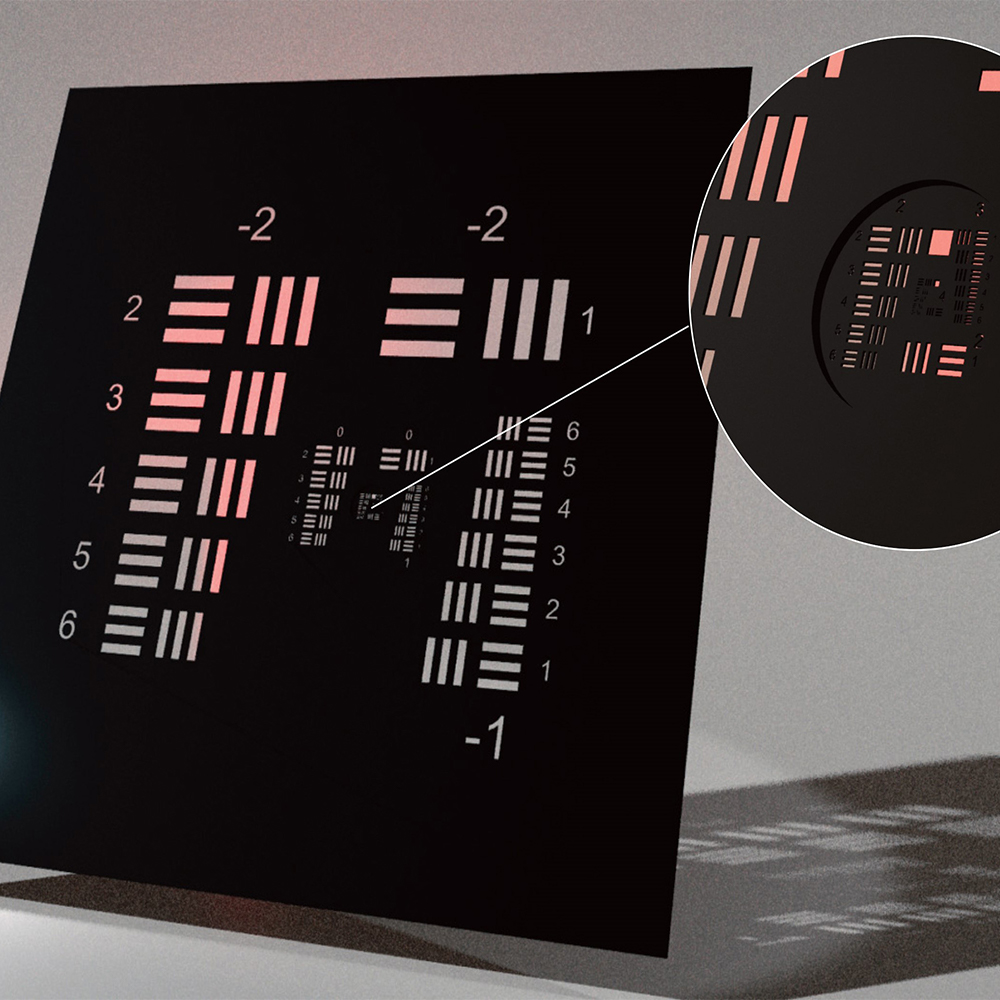

R74 열화상 검사 차트

열, 원적외선, 자외선 및 X-선 시스템의 해상도 테스트에 적합합니다.
전면에 검게 칠해진 100mm 정사각형 구리 카드는 미세하게 패턴화된 니켈 중앙 호일을 지지합니다.
개방된 개구부는 투명한 공기 경로 패턴을 제공하여 다른 고체 기판 형식에서 경험하는 채도 및 흡수 문제를 제거합니다.

• USAF 테스트 차트 그룹 -2에서 그룹 4, 요소 6
• 100mm x 100mm 호일
• 18마이크론 최소 피처 크기

제품 번호.	묘사	구성 단위
R74	R74 열화상 검사 차트. 그룹 -2, 요소 1에서 그룹 4, 요소 6. 구리 호일 크기 100mm x 100mm, 한쪽 면이 검게 칠해져 있습니다	각각
